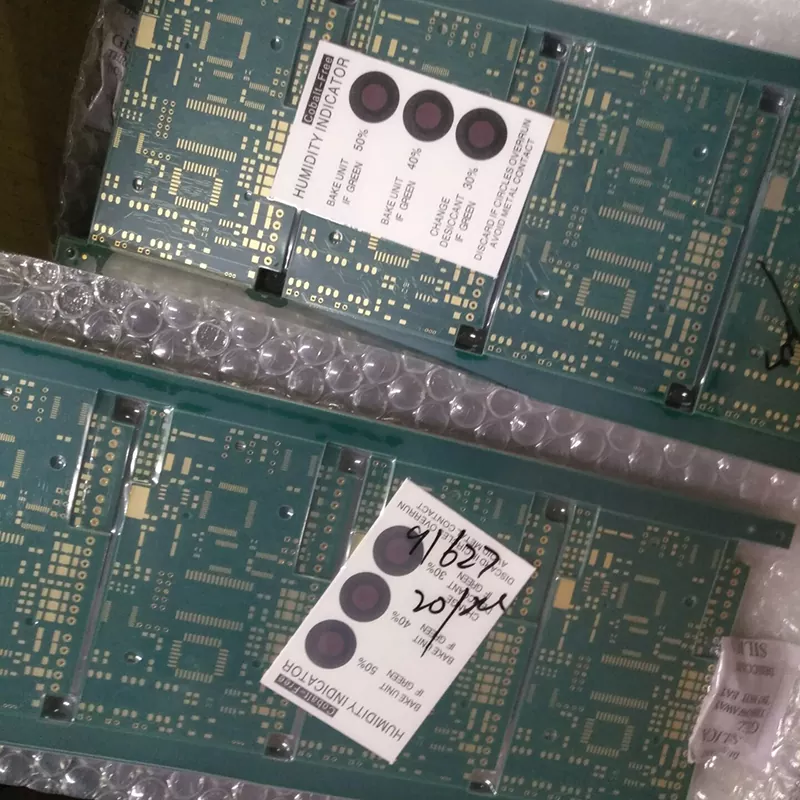

เครื่องใช้ไฟฟ้า PCB

อุปกรณ์ตรวจวัดทางไฟฟ้ามักจะรวมวงจรแอนะล็อกที่มีความละเอียดอ่อน หน่วยประมวลผลดิจิทัล และโมดูลการสื่อสารไว้ภายในพื้นที่ PCB ที่จำกัด การออกแบบ PCB จะต้องควบคุมสัญญาณรบกวนในขณะที่ยังคงรักษาประสิทธิภาพทางไฟฟ้าที่เสถียรระหว่างการทำงานต่อเนื่อง

PCB สำหรับเครื่องมือไฟฟ้าของเราได้รับการพัฒนาสำหรับการใช้งานที่ความแม่นยำในการวัด ความสมบูรณ์ของสัญญาณ และความสามารถในการทำซ้ำเป็นสิ่งสำคัญ

การออกแบบ PCB เสียงรบกวนต่ำเพื่อการรับสัญญาณที่แม่นยำ

เครื่องมือไฟฟ้าจำนวนมากจำเป็นต้องตรวจจับการเปลี่ยนแปลงของแรงดันไฟฟ้า กระแส หรือความถี่ที่อ่อนแรง การรบกวนทางแม่เหล็กไฟฟ้าภายนอกและการออกแบบสายดินที่ไม่เหมาะสมอาจทำให้เกิดข้อผิดพลาดของสัญญาณระหว่างการวัด

การผลิต PCB ของเรารองรับโครงสร้างเลเยอร์ที่ได้รับการปรับปรุง เส้นทางสัญญาณที่แยกจากกัน และกลยุทธ์การต่อสายดินเพื่อลดเสียงรบกวนที่ไม่พึงประสงค์ ข้อควรพิจารณาในการออกแบบเหล่านี้ช่วยให้วิศวกรรักษาการส่งสัญญาณที่สะอาดยิ่งขึ้นในอุปกรณ์การวัดที่มีความแม่นยำ

ความต้านทานที่ควบคุมสำหรับวงจรการวัดความเร็วสูง

เครื่องมือไฟฟ้าสมัยใหม่มักประกอบด้วยฟังก์ชันการสุ่มตัวอย่างความถี่สูง การสื่อสารแบบดิจิทัล และฟังก์ชันการประมวลผลข้อมูลแบบเรียลไทม์ การควบคุมอิมพีแดนซ์ที่เสถียรถือเป็นสิ่งสำคัญเพื่อป้องกันการบิดเบือนของสัญญาณและรักษาประสิทธิภาพที่สม่ำเสมอ

Akeson รองรับการผลิตอิมพีแดนซ์แบบควบคุมด้วยการวางแผนสแต็คอัพที่แม่นยำและการควบคุมการกำหนดเส้นทาง ซึ่งช่วยให้ผู้ผลิตอุปกรณ์ตรวจวัดสามารถส่งสัญญาณที่เชื่อถือได้มากขึ้นข้ามขั้นตอนต้นแบบและขั้นตอนการผลิตจำนวนมาก

โครงสร้าง PCB หลายชั้นสำหรับเครื่องมือขนาดกะทัดรัด

อุปกรณ์ตรวจวัดแบบพกพาต้องมีฟังก์ชันเพิ่มเติมในตัวเครื่องขนาดเล็ก เทคโนโลยี PCB หลายชั้นให้พื้นที่เส้นทางเพิ่มเติมในขณะที่ปรับปรุงการแยกสัญญาณระหว่างวงจรที่มีความละเอียดอ่อนและส่วนกำลัง

ความสามารถในการผลิตของเรารองรับการออกแบบ PCB ตั้งแต่บอร์ดสองด้านธรรมดาไปจนถึงโครงสร้างหลายชั้นที่ซับซ้อนสูงสุด 32 ชั้น ช่วยให้ลูกค้าพัฒนาอุปกรณ์การวัดขนาดกะทัดรัดและประสิทธิภาพสูง

ความสามารถในการผลิต PCB ของเครื่องมือไฟฟ้า

ข้อกำหนดในการผลิต PCB ของอุปกรณ์ไฟฟ้าแตกต่างจากแผงวงจรอิเล็กทรอนิกส์ทั่วไป ความแม่นยำในการผลิต ความสม่ำเสมอของวัสดุ และการทดสอบทางไฟฟ้าส่งผลโดยตรงต่อประสิทธิภาพการวัดขั้นสุดท้าย

กระบวนการผลิต PCB ที่มีความแม่นยำ

การเลือกวัสดุและการตรวจสอบขาเข้า

ประสิทธิภาพทางไฟฟ้าของ PCB การวัดขึ้นอยู่กับความเสถียรของลามิเนตและคุณภาพของทองแดงเป็นอย่างมาก ก่อนการผลิต วัตถุดิบจะได้รับการตรวจสอบเพื่อให้แน่ใจว่าตรงตามข้อกำหนดการออกแบบและรักษาความสอดคล้องระหว่างชุดการผลิต

การจัดตำแหน่งและการเคลือบเลเยอร์ขั้นสูง

สำหรับ PCB การวัดแบบหลายชั้น การลงทะเบียนเลเยอร์ที่แม่นยำถือเป็นสิ่งสำคัญเพื่อป้องกันสัญญาณรบกวนและปัญหาความน่าเชื่อถือของโครงสร้าง

กระบวนการเคลือบที่มีการควบคุมถูกนำมาใช้เพื่อให้เกิดพันธะที่มั่นคงระหว่างชั้นต่างๆ และปรับปรุงความต้านทานต่อความเครียดจากความร้อนในระหว่างการทำงานในระยะยาว

การผลิตวงจรไฟน์ไลน์

อุปกรณ์ไฟฟ้ามักต้องการโครงร่างวงจรที่หนาแน่นสำหรับการประมวลผลสัญญาณและการออกแบบขนาดเล็ก

การผลิตของเรารองรับความกว้างของเส้นขั้นต่ำและระยะห่างถึง 3 มิลลิเมตร ทำให้สามารถกำหนดเส้นทางวงจรขนาดกะทัดรัดในขณะที่ยังคงความน่าเชื่อถือทางไฟฟ้า

การทดสอบทางไฟฟ้าและการตรวจสอบคุณภาพ

PCB ทุกชิ้นผ่านการทดสอบทางไฟฟ้าก่อนจัดส่งเพื่อตรวจสอบความต่อเนื่องของวงจรและความแม่นยำในการผลิต บันทึกการตรวจสอบที่สมบูรณ์ช่วยให้ลูกค้ารักษาการตรวจสอบย้อนกลับคุณภาพระหว่างการประกอบผลิตภัณฑ์

ข้อมูลจำเพาะทางเทคนิคของ PCB เครื่องมือไฟฟ้า

การประยุกต์แผงวงจรเครื่องมือไฟฟ้า

มัลติมิเตอร์แบบดิจิตอลและเครื่องทดสอบแบบพกพา

มัลติมิเตอร์แบบดิจิตอลต้องการวงจรรับสัญญาณที่เสถียรเพื่อให้สามารถวัดแรงดันไฟฟ้า กระแส และความต้านทานได้อย่างแม่นยำ การออกแบบ PCB ส่งผลโดยตรงต่อความละเอียดในการวัดและความเสถียรในการสอบเทียบในระยะยาว

โซลูชัน PCB ของเรารองรับรูปแบบที่กะทัดรัด การออกแบบที่ใช้พลังงานต่ำ และวงจรประมวลผลสัญญาณที่เชื่อถือได้สำหรับอุปกรณ์ทดสอบแบบพกพา

ออสซิลโลสโคปและอุปกรณ์วิเคราะห์สัญญาณ

ออสซิลโลสโคปและเครื่องวิเคราะห์สัญญาณต้องการความสมบูรณ์ของสัญญาณที่ดีเยี่ยม เนื่องจากจะประมวลผลรูปคลื่นความถี่สูงและสัญญาณไฟฟ้าที่เปลี่ยนแปลงอย่างรวดเร็ว

โครงสร้างอิมพีแดนซ์ที่ควบคุมและการออกแบบเส้นทางที่ได้รับการปรับปรุงจะช่วยลดความผิดเพี้ยนของสัญญาณและปรับปรุงความน่าเชื่อถือในการวัด

ระบบการวัดในห้องปฏิบัติการ

เครื่องมือในห้องปฏิบัติการคาดว่าจะทำงานอย่างต่อเนื่องโดยให้ผลลัพธ์ที่ทำซ้ำได้ ความน่าเชื่อถือของ PCB มีความสำคัญอย่างยิ่งต่ออุปกรณ์วิเคราะห์ ระบบการสอบเทียบ และเครื่องมือวิจัย

กระบวนการผลิตของเรารองรับการทำงานที่มั่นคงภายใต้รอบการทดสอบที่ยาวนาน

อุปกรณ์ตรวจสอบอุตสาหกรรม

ระบบการวัดทางอุตสาหกรรมทำงานในสภาพแวดล้อมที่สัญญาณรบกวนทางไฟฟ้า การเปลี่ยนแปลงของอุณหภูมิ และการทำงานต่อเนื่องอาจส่งผลต่อประสิทธิภาพการทำงาน

PCB ของเครื่องมือไฟฟ้าถูกนำมาใช้กันอย่างแพร่หลายในระบบตรวจสอบกำลัง เครื่องวิเคราะห์พลังงาน และอุปกรณ์ทดสอบทางอุตสาหกรรมที่ต้องการความแม่นยำในการวัดที่เชื่อถือได้

เหตุใดจึงเลือก Akeson สำหรับการผลิต PCB สำหรับเครื่องมือไฟฟ้า

Akeson Circuit Co. เข้าใจดีว่าการผลิต PCB สำหรับเครื่องมือไฟฟ้านั้นต้องการมากกว่าความสามารถในการผลิต PCB มาตรฐาน วิศวกรต้องการพันธมิตรด้านการผลิตที่สามารถรองรับการออกแบบที่ไวต่อสัญญาณ โครงสร้างเลเยอร์ที่ซับซ้อน และคุณภาพการผลิตที่สม่ำเสมอ

ตั้งแต่การพัฒนาต้นแบบไปจนถึงการผลิตจำนวนมาก เราให้การสนับสนุนทางเทคนิคตลอดกระบวนการผลิต PCB ช่วยให้ลูกค้าเพิ่มประสิทธิภาพการออกแบบและปรับปรุงความน่าเชื่อถือของผลิตภัณฑ์

คำถามที่พบบ่อยเกี่ยวกับเครื่องมือไฟฟ้า PCB

อะไรทำให้ PCB เครื่องมือไฟฟ้าแตกต่างจาก PCB มาตรฐาน

PCB ของอุปกรณ์ไฟฟ้าได้รับการออกแบบสำหรับการใช้งานที่ความแม่นยำในการวัดเป็นสิ่งสำคัญ พวกเขาต้องการการควบคุมสัญญาณที่ดีกว่า ลดเสียงรบกวน และความเสถียรของวงจรเมื่อเทียบกับบอร์ดอิเล็กทรอนิกส์ทั่วไป

คุณสามารถผลิต PCB แบบกำหนดเองสำหรับอุปกรณ์ทดสอบได้หรือไม่

ใช่. เราสนับสนุนการผลิต PCB แบบกำหนดเองตามการออกแบบของลูกค้า รวมถึงการกำหนดค่าเลเยอร์ การเลือกวัสดุ ข้อกำหนดด้านอิมพีแดนซ์ และสภาพแวดล้อมการใช้งาน

วัสดุ PCB ใดที่เหมาะกับเครื่องมือวัด

โดยทั่วไปจะใช้วัสดุ FR-4 คุณภาพสูง ในขณะที่การใช้งานขั้นสูงอาจต้องใช้วัสดุที่มีคุณสมบัติเป็นฉนวนเฉพาะเพื่อประสิทธิภาพของสัญญาณที่ดีขึ้น

คุณรองรับการผลิตต้นแบบและการผลิตจำนวนมากหรือไม่?

ใช่. เราให้บริการตรวจสอบต้นแบบ การผลิตจำนวนน้อย และบริการการผลิตขนาดใหญ่
