อุปกรณ์การผลิตเซมิคอนดักเตอร์ขึ้นอยู่กับระบบควบคุมอิเล็กทรอนิกส์ที่มีความเสถียรในการประสานโมดูลการเคลื่อนไหว เซ็นเซอร์ หน่วยตรวจสอบ วงจรไฟฟ้า และการประมวลผลข้อมูลความเร็วสูง PCB ภายในเครื่องจักรเหล่านี้จำเป็นต้องรักษาประสิทธิภาพทางไฟฟ้าที่สม่ำเสมอในระหว่างรอบการผลิตที่ยาวนาน ซึ่งแม้แต่ความผันแปรเล็กน้อยในการส่งสัญญาณหรือความน่าเชื่อถือในการเชื่อมต่อก็อาจส่งผลต่อความแม่นยำของอุปกรณ์
แตกต่างจากแผงควบคุมอุตสาหกรรมทั่วไปSสารกึ่งตัวนำ PCB และ PCBAผลิตภัณฑ์มักจะเกี่ยวข้องกับความหนาแน่นของวงจรที่สูงขึ้น การควบคุมกระบวนการที่เข้มงวดมากขึ้น และข้อกำหนดด้านความน่าเชื่อถือที่เข้มงวดมากขึ้น บอร์ดที่ใช้ในอุปกรณ์ตรวจสอบแผ่นเวเฟอร์ ระบบทดสอบเซมิคอนดักเตอร์ และเครื่องบรรจุภัณฑ์ชิป มักจะรวมวงจรดิจิทัลความเร็วสูง วงจรแอนะล็อกที่มีความแม่นยำ และฟังก์ชันการจัดการพลังงานไว้ภายในพื้นที่จำกัด
เซินเจิ้น Aisen Electronics Co., Ltd.ผลิตโซลูชันเซมิคอนดักเตอร์ PCB รวมถึง PCB หลายชั้น, HDI PCB, PCB แบบแข็ง และการประกอบ PCBA ด้วยความสามารถในการผลิต PCB 1-40 เลเยอร์ เทคโนโลยีการเจาะด้วยเลเซอร์ อุปกรณ์เปิดรับแสงที่มีความแม่นยำสูง ระบบตรวจสอบอัตโนมัติ และสายการผลิต SMT Aisen สนับสนุนผู้ผลิตอุปกรณ์เซมิคอนดักเตอร์ตั้งแต่การพัฒนาต้นแบบไปจนถึงการผลิตในปริมาณมาก
การใช้งานเซมิคอนดักเตอร์ PCB ในอุปกรณ์การผลิต
อุปกรณ์เซมิคอนดักเตอร์เป็นการผสมผสานระหว่างความแม่นยำทางกล การควบคุมทางอิเล็กทรอนิกส์ และการประมวลผลข้อมูล PCB ทำหน้าที่เป็นรากฐานทางไฟฟ้าที่เชื่อมต่อโมดูลการทำงานต่างๆ
อุปกรณ์ทดสอบ
PCB สำหรับอุปกรณ์ทดสอบเซมิคอนดักเตอร์
อุปกรณ์ทดสอบอัตโนมัติ (ATE) ที่ใช้ในการผลิตเซมิคอนดักเตอร์ต้องใช้ PCB ที่สามารถจัดการสัญญาณทดสอบความเร็วสูง การควบคุมเวลาที่แม่นยำ และการกระจายพลังงานที่เสถียร
เมื่อเปรียบเทียบกับแผงควบคุมอุตสาหกรรมมาตรฐาน การออกแบบ PCB ของอุปกรณ์ทดสอบเซมิคอนดักเตอร์มักจะมีชั้นสัญญาณมากกว่าและมีความหนาแน่นของส่วนประกอบสูงกว่า
การใช้งานทั่วไป:
- ระบบทดสอบชิป
- บอร์ดทดสอบไอซี
- อุปกรณ์ทดสอบการเบิร์นอิน
- อุปกรณ์ตรวจวัดสารกึ่งตัวนำ
การตรวจสอบ
PCB สำหรับระบบตรวจสอบเวเฟอร์
อุปกรณ์ตรวจสอบแผ่นเวเฟอร์อาศัยการควบคุมทางอิเล็กทรอนิกส์ที่มีความแม่นยำสูงในการประมวลผลสัญญาณแสง ผลตอบรับของเซ็นเซอร์ และข้อมูลตำแหน่ง
PCB ที่ใช้ในระบบเหล่านี้ต้องการความสมบูรณ์ของสัญญาณที่ดีเยี่ยม เนื่องจากคุณลักษณะทางไฟฟ้าที่ไม่เสถียรอาจส่งผลต่อความแม่นยำในการวัด โดยทั่วไปจำเป็นต้องมีการกำหนดเส้นทางความหนาแน่นสูง ความต้านทานแบบควบคุม และโครงสร้างไมโครเวียที่เชื่อถือได้
ข้อควรพิจารณาในการผลิตที่สำคัญ:
- การจัดตำแหน่งเลเยอร์ที่แม่นยำ
- ความหนาอิเล็กทริกคงที่
- สัญญาณรบกวนต่ำ
- การเชื่อมต่อ microvia ที่เชื่อถือได้
บรรจุภัณฑ์
PCB สำหรับอุปกรณ์บรรจุภัณฑ์เซมิคอนดักเตอร์
อุปกรณ์บรรจุภัณฑ์เซมิคอนดักเตอร์ผสมผสานการควบคุมการเคลื่อนไหวทางกล การจัดการอุณหภูมิ เซ็นเซอร์ และอินเทอร์เฟซการสื่อสาร
เครื่องจักรเหล่านี้มักทำงานอย่างต่อเนื่องในสภาพแวดล้อมของโรงงาน โดยต้องใช้ชุดประกอบ PCB ที่มีเสถียรภาพทางความร้อนสูงและความน่าเชื่อถือทางกล
เทคโนโลยี PCB แบบยืดหยุ่นสามารถใช้ในการใช้งานที่มีพื้นที่การเดินสายจำกัด หรือเมื่อจำเป็นต้องมีการเชื่อมต่อที่ยืดหยุ่นระหว่างโมดูลที่เคลื่อนที่
PCB เซมิคอนดักเตอร์เปรียบเทียบกับ PCB อุตสาหกรรมทั่วไป
แม้ว่าทั้ง PCB อุปกรณ์เซมิคอนดักเตอร์และ PCB ควบคุมอุตสาหกรรมจะใช้ในระบบอัตโนมัติ แต่ข้อกำหนดในการผลิตก็แตกต่างกัน
| รายการ | PCB อุตสาหกรรมทั่วไป | สารกึ่งตัวนำ PCB |
|---|---|---|
| ฟังก์ชั่นหลัก | การควบคุมอุปกรณ์และการจัดการพลังงาน | การควบคุมความแม่นยำ การทดสอบ การประมวลผลข้อมูล |
| ความซับซ้อนของวงจร | ความหนาแน่นปานกลาง | โครงสร้างหลายชั้นที่มีความหนาแน่นสูง |
| โครงสร้าง PCB ทั่วไป | 2-8 ชั้น | 8-20+ ชั้น, HDI, แข็ง-ดิ้น |
| ความต้องการสัญญาณ | การสื่อสารมาตรฐาน | การควบคุมสัญญาณความเร็วสูงและแม่นยำ |
| เน้นการผลิต | ความน่าเชื่อถือขั้นพื้นฐาน | ความสม่ำเสมอของกระบวนการและความเสถียรทางไฟฟ้า |
| วงจรชีวิตอุปกรณ์ทั่วไป | หลายปี | การดำเนินงานต่อเนื่องยาวนาน |
สำหรับผู้ผลิตอุปกรณ์เซมิคอนดักเตอร์ ความสม่ำเสมอของ PCB มักมีความสำคัญมากกว่าการลดต้นทุนการผลิตเพียงอย่างเดียว
ความท้าทายในการผลิต PCB เซมิคอนดักเตอร์
#1
การผลิตวงจรความหนาแน่นสูง
อุปกรณ์เซมิคอนดักเตอร์ยังคงรวมฟังก์ชันต่างๆ เข้ากับหน่วยควบคุมขนาดเล็กต่อไป โครงสร้าง PCB แบบดั้งเดิมอาจไม่มีพื้นที่ในเส้นทางเพียงพอสำหรับวงจรที่ซับซ้อน
ความสามารถของไอเซน:
- เส้น/ช่องว่างขั้นต่ำ: 0.05 มม./0.05 มม
- สว่านเลเซอร์: 75μm-150μm
- โครงสร้างแบบนับชั้นสูง
- การประกอบชิ้นส่วนที่มีระยะพิทช์ละเอียด
#2
ความสมบูรณ์ของสัญญาณและการควบคุมความต้านทาน
ระบบเซมิคอนดักเตอร์จำนวนมากประกอบด้วยโปรเซสเซอร์ความเร็วสูง โมดูลการสื่อสาร และวงจรการวัดที่แม่นยำ การเปลี่ยนแปลงความหนาของทองแดง ความหนาไดอิเล็กทริก หรือความกว้างของเส้นอาจส่งผลต่อประสิทธิภาพของอิมพีแดนซ์
Aisen ควบคุมพารามิเตอร์หลักผ่านการเลือกใช้วัสดุ ความแม่นยำในการถ่ายภาพ การควบคุมการแกะสลัก และการทดสอบทางไฟฟ้าเพื่อรักษาการส่งสัญญาณที่เสถียร
#3
ความน่าเชื่อถือภายใต้การดำเนินงานอย่างต่อเนื่อง
โดยปกติโรงงานเซมิคอนดักเตอร์จะดำเนินการตลอด 24 ชั่วโมง ซึ่งหมายความว่าการหยุดทำงานของอุปกรณ์อาจสร้างการสูญเสียการผลิตจำนวนมากได้
ความน่าเชื่อถือของ PCB ขึ้นอยู่กับ:
- คุณภาพของผนังรู
- ความสม่ำเสมอในการชุบทองแดง
- การควบคุมการเคลือบ
- ต้านทานความร้อน
- ความน่าเชื่อถือของข้อต่อประสาน
ความสามารถในการผลิต PCB ของ Aisen Semiconductor
เซินเจิ้น Aisen Electronics Co., Ltd.ให้บริการการผลิต PCB และ PCBA แบบครบวงจรสำหรับซัพพลายเออร์อุปกรณ์เซมิคอนดักเตอร์
| ความสามารถในการผลิต | ข้อมูลจำเพาะ |
|---|---|
| จำนวนชั้น PCB | 1-40 ชั้น |
| ประเภท PCB | หลายชั้น, HDI, แข็ง-ดิ้น, FPC |
| ขนาด PCB สูงสุด | 730มม. × 630มม |
| ความหนาสำเร็จรูป | 0.3 มม.-5.0 มม |
| ขนาดสว่านกล | 0.15 มม.-6.5 มม |
| เลเซอร์ไมโครเวีย | 75μm-150μm |
| ความหนาของทองแดงสูงสุด | 10ออนซ์ |
| เส้นขั้นต่ำ/ระยะห่าง | 0.05 มม./0.05 มม |
| ความสามารถของ PCBA | ข้อมูลจำเพาะ |
|---|---|
| ขนาดส่วนประกอบขั้นต่ำ | ชิป 01005 |
| เส้นผ่านศูนย์กลางบีจีเอ | พิเศษ 0.22 มม |
| มิน พิช | พิเศษ 0.38 มม |
| ความแม่นยำของตำแหน่ง SMT | พิเศษ ≤0.10 มม |
| ขนาดการประกอบสูงสุด | 810×490มม |
กระบวนการผลิต PCB เซมิคอนดักเตอร์
การผลิต PCB เซมิคอนดักเตอร์ต้องมีการควบคุมอย่างใกล้ชิดตั้งแต่การผลิตชั้นในไปจนถึงการตรวจสอบขั้นสุดท้าย
กระบวนการผลิต:
การเตรียมวัสดุ → การถ่ายภาพชั้นใน → การเคลือบ → การเจาะ CNC → การเจาะด้วยเลเซอร์ → การชุบทองแดง → การสร้างวงจร → หน้ากากประสาน → การรักษาพื้นผิว → การตรวจสอบ AOI → การทดสอบทางไฟฟ้า
สำหรับบอร์ดเซมิคอนดักเตอร์ HDI การเจาะด้วยเลเซอร์และการชุบไมโครเวียเป็นกระบวนการที่สำคัญ เนื่องจากความน่าเชื่อถือส่งผลโดยตรงต่อการทำงานของอุปกรณ์ในระยะยาว
อุปกรณ์ที่ใช้:
การเจาะ CNC ของ Han การเจาะด้วยเลเซอร์ของฮัน การได้รับสาร LDI การแกะสลักจักรวาล การชุบทองแดง PTH อัตโนมัติ การตรวจสอบเอโอไอ การตรวจเอ็กซ์เรย์การควบคุมคุณภาพ PCB สารกึ่งตัวนำ
ผู้ผลิตอุปกรณ์เซมิคอนดักเตอร์ต้องการซัพพลายเออร์ PCB ที่มีความเสถียร เนื่องจากความล้มเหลวของบอร์ดอาจขัดขวางระบบการผลิตที่มีราคาแพง Aisen Electronics ดำเนินการตามระบบการจัดการคุณภาพ ISO9001, ISO14001 และ IATF16949
วิธีการตรวจสอบ
- การทดสอบความต้านทาน
- การตรวจสอบเอโอไอ
- การตรวจเอ็กซ์เรย์
- การวิเคราะห์ความหนาของทองแดง
- การตรวจสอบหลุม
- การทดสอบกระแสสูง
- การวิเคราะห์ทางโลหะวิทยา
วัตถุประสงค์ด้านคุณภาพ
- ผลผลิตของผลิตภัณฑ์≥99.8%
- ส่งมอบตรงเวลา≥99%
- อัตราการร้องเรียน≤0.5%
ปัจจัยความน่าเชื่อถือที่สำคัญ
- คุณภาพของผนังรู
- ความสม่ำเสมอในการชุบทองแดง
- การควบคุมการเคลือบ
- ต้านทานความร้อน
- ความน่าเชื่อถือของข้อต่อประสาน
เหตุใดจึงเลือก Aisen Electronics สำหรับ PCB เซมิคอนดักเตอร์และ PCBA
การผลิต PCB เซมิคอนดักเตอร์ต้องการมากกว่าความสามารถในการผลิตแบบหลายชั้น จำเป็นต้องมีความเข้าใจในการใช้งานอุปกรณ์ที่มีความแม่นยำ การควบคุมเกณฑ์ความคลาดเคลื่อนในการผลิต และข้อกำหนดด้านความน่าเชื่อถือในระยะยาว
เซินเจิ้น Aisen Electronics Co., Ltd. ผสมผสานความสามารถในการผลิต PCB และการประกอบ PCBA เข้าด้วยกัน ช่วยให้ลูกค้าสามารถจัดการการพัฒนาและการผลิตผ่านพันธมิตรการผลิตเพียงรายเดียว
ด้วยประสบการณ์ด้าน HDI PCB, PCB แบบแข็ง, PCB จำนวนชั้นสูงและการประกอบ SMT ที่มีความแม่นยำ Aisen Electronics มอบโซลูชันแผงวงจรที่เชื่อถือได้แก่ผู้ผลิตอุปกรณ์เซมิคอนดักเตอร์ตั้งแต่ตัวอย่างทางวิศวกรรมไปจนถึงการผลิตจำนวนมาก
คำถามที่พบบ่อย
PCB ประเภทใดที่มักใช้ในอุปกรณ์เซมิคอนดักเตอร์
อุปกรณ์เซมิคอนดักเตอร์มักใช้ PCB หลายชั้น, HDI PCB และ PCB แบบแข็ง เนื่องจากโครงสร้างเหล่านี้รองรับวงจรความหนาแน่นสูงและระบบควบคุมที่ซับซ้อน
Aisen สามารถผลิต HDI PCB สำหรับการใช้งานเซมิคอนดักเตอร์ได้หรือไม่
ใช่. Aisen Electronics ผลิต HDI PCB โดยใช้การเจาะด้วยเลเซอร์และเทคโนโลยีไมโครเวีย ซึ่งรองรับการออกแบบวงจรแบบละเอียด
อะไรคือความแตกต่างระหว่างเซมิคอนดักเตอร์ PCB และ PCB อุตสาหกรรมปกติ?
PCB เซมิคอนดักเตอร์ต้องการความหนาแน่นของวงจรที่สูงขึ้น ความทนทานต่อการผลิตที่เข้มงวดมากขึ้น และความเสถียรในระยะยาวที่ดีขึ้น เนื่องจากควบคุมอุปกรณ์การผลิตที่มีความแม่นยำ
Aisen มีชุดประกอบ PCBA เซมิคอนดักเตอร์หรือไม่
ใช่. Aisen ให้บริการด้านการผลิต PCB ร่วมกับบริการประกอบ SMT และ DIP
อุปกรณ์ตรวจสอบใดที่ใช้สำหรับการผลิต PCB เซมิคอนดักเตอร์
อุปกรณ์ตรวจสอบประกอบด้วย AOI, การตรวจสอบด้วยเอ็กซ์เรย์, เครื่องทดสอบอิมพีแดนซ์, ระบบทดสอบทางไฟฟ้า และอุปกรณ์วิเคราะห์ทางโลหะวิทยา
- View as

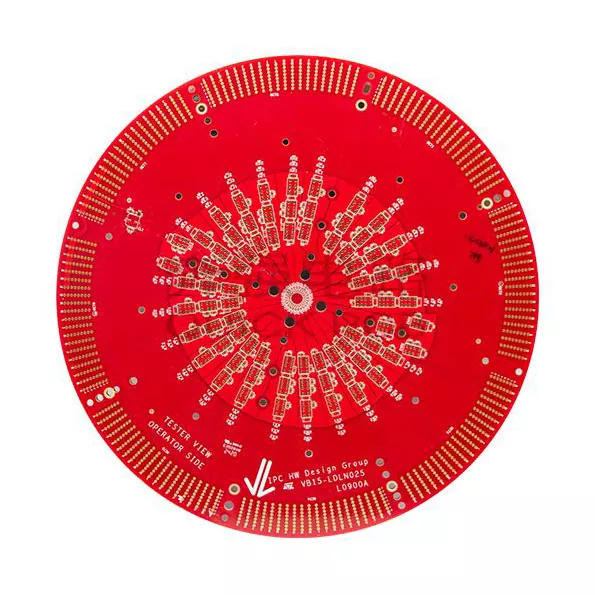

การทดสอบสารกึ่งตัวนำ PCB
คุณกำลังมองหาการจัดการ PCB สำหรับการทดสอบเซมิคอนดักเตอร์ที่เชื่อถือได้ซึ่งนำเสนอการทำงานที่โดดเด่นใช่หรือไม่? ที่ Aisen Electronics Co., Ltd. เราเข้าใจถึงความสำคัญพื้นฐานของการทดสอบความแม่นยำในการผลิตเซมิคอนดักเตอร์ แผนงานที่ก้าวหน้าของเรารับประกันว่าชิ้นส่วนอิเล็กทรอนิกส์ของคุณตรงตามเกณฑ์มาตรฐานอุตสาหกรรมที่สำคัญที่สุด ขณะเดียวกันก็รักษาประโยชน์ในอุดมคติไว้ตลอดวงจรชีวิต

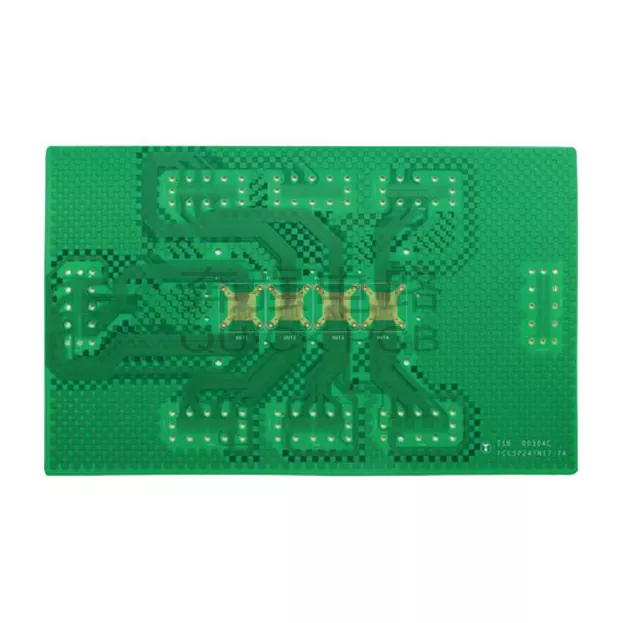

PCB บรรจุภัณฑ์เซมิคอนดักเตอร์
