โซลูชัน PCB และ PCBA ระบบอัตโนมัติทางอุตสาหกรรมที่กำหนดเองสำหรับผู้ซื้อทั่วโลก

ระบบอัตโนมัติทางอุตสาหกรรมมักประกอบด้วยชั้นอิเล็กทรอนิกส์หลักสามชั้น:การตรวจจับ, ควบคุม, และการดำเนินการ.

เซ็นเซอร์จะรวบรวมข้อมูลแบบเรียลไทม์ เช่น ตำแหน่ง อุณหภูมิ ความดัน ความเร็ว หรือข้อมูลภาพ หน่วยควบคุมจะประมวลผลสัญญาณเหล่านี้ผ่าน PLC, MCU, DSP หรือโปรเซสเซอร์ทางอุตสาหกรรม หลังจากการคำนวณ สัญญาณควบคุมจะถูกส่งไปยังแอคชูเอเตอร์ เช่น มอเตอร์ วาล์ว และกลไกของหุ่นยนต์

PCB ทำงานเป็นแพลตฟอร์มเชื่อมต่อไฟฟ้าระหว่างส่วนประกอบเหล่านี้

PCB ควบคุมอุตสาหกรรมทั่วไปประกอบด้วย:

• วงจรการรับสัญญาณสำหรับอินพุตเซ็นเซอร์
• วงจรไมโครโปรเซสเซอร์สำหรับการประมวลผลข้อมูล
• อินเทอร์เฟซการสื่อสารสำหรับเครือข่ายอุตสาหกรรม
• วงจรไฟฟ้าสำหรับการแปลงแรงดันไฟฟ้า
• วงจรไดรเวอร์ควบคุมอุปกรณ์ภายนอก

ประสิทธิภาพของ PCB ส่งผลโดยตรงต่อความเร็วในการตอบสนอง ความแม่นยำของสัญญาณ และความเสถียรของระบบ

Programmable Logic Controllers (PLC) ถูกนำมาใช้กันอย่างแพร่หลายในระบบอัตโนมัติของโรงงาน เนื่องจากสามารถประมวลผลสัญญาณอินพุตได้หลายสัญญาณ และดำเนินการคำสั่งควบคุมที่ตั้งโปรแกรมไว้แบบเรียลไทม์

PCB ภายในโมดูล PLC จะต้องผสมผสานการออกแบบวงจรความหนาแน่นสูงเข้ากับความน่าเชื่อถือทางไฟฟ้าที่แข็งแกร่ง จำเป็นต้องรองรับอินเทอร์เฟซการสื่อสารหลายแบบในขณะที่ยังคงการทำงานที่มั่นคงในสภาพแวดล้อมทางอุตสาหกรรม

Aisen ผลิต PCB ควบคุม PLC โดยใช้โครงสร้างหลายชั้น เทคโนโลยีการเจาะที่แม่นยำ และกระบวนการตรวจสอบอัตโนมัติ

ข้อควรพิจารณาในการผลิตที่สำคัญ:

• การแยกสัญญาณ
• ตัวเชื่อมต่อที่เสถียร
• รูชุบที่เชื่อถือได้
• ความต้านทานที่ควบคุมได้
• ข้อต่อประสานระยะยาว

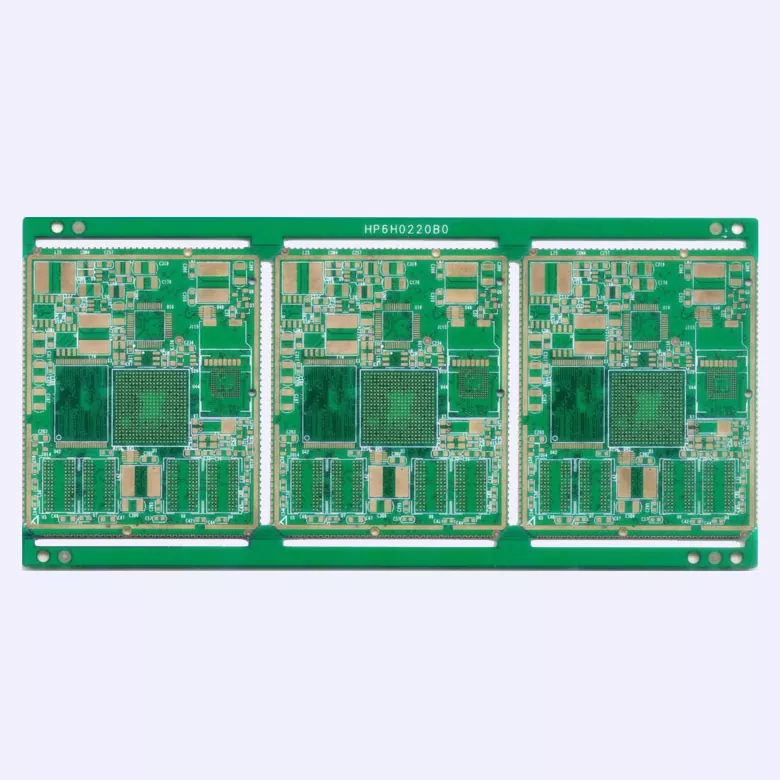

หุ่นยนต์อุตสาหกรรมสมัยใหม่ต้องการการควบคุมการเคลื่อนไหวที่แม่นยำเพื่อให้ได้การทำงานที่รวดเร็วและแม่นยำ PCB ควบคุมจัดการการสื่อสารระหว่างโปรเซสเซอร์ ไดรเวอร์มอเตอร์ ตัวเข้ารหัส และระบบป้อนกลับ

เมื่อเปรียบเทียบกับแผงควบคุมทั่วไป การออกแบบ PCB ควบคุมการเคลื่อนไหวจำเป็นต้องมีการประมวลผลสัญญาณที่เร็วกว่าและมีความต้านทานต่อการรบกวนทางไฟฟ้าได้ดีกว่า

Aisen นำเสนอโซลูชันการผลิต PCB สำหรับอุปกรณ์หุ่นยนต์และระบบอัตโนมัติที่จำเป็นต้องมีการส่งสัญญาณที่เสถียร

โดยทั่วไปการออกแบบ PCB จะเกี่ยวข้องกับ:

• การกำหนดเส้นทางสัญญาณความเร็วสูง
• วงจรควบคุมการขับเคลื่อนมอเตอร์
• การประมวลผลป้อนกลับของตัวเข้ารหัส
• วงจรการจัดการพลังงาน
• อินเทอร์เฟซการสื่อสาร

Aisen รองรับเทคโนโลยี PCB หลายชั้นและ HDI สำหรับเลย์เอาท์ขนาดกะทัดรัด

ระบบอัตโนมัติทางอุตสาหกรรมขึ้นอยู่กับการรวบรวมข้อมูลที่แม่นยำ เซ็นเซอร์ที่ติดตั้งทั่วทั้งอุปกรณ์การผลิตจะตรวจสอบสภาพการทำงานอย่างต่อเนื่องและส่งข้อมูลกลับไปยังระบบควบคุม

PCB ที่ใช้ในระบบเซ็นเซอร์ต้องประมวลผลสัญญาณอ่อนอย่างแม่นยำ ในขณะเดียวกันก็หลีกเลี่ยงการรบกวนจากมอเตอร์ อุปกรณ์ไฟฟ้า และอุปกรณ์ไฟฟ้าทางอุตสาหกรรม

Aisen ผลิต PCB ควบคุมเซ็นเซอร์สำหรับการใช้งานที่ต้องการ:

• การประมวลผลสัญญาณรบกวนต่ำ
• การรวมอนาล็อก/ดิจิทัลที่เสถียร
• การออกแบบทางกลที่กะทัดรัด
• มีความน่าเชื่อถือสูงภายใต้การทำงานอย่างต่อเนื่อง

โรงงานสมัยใหม่ใช้เทคโนโลยีการสื่อสารที่หลากหลายในการเชื่อมต่อเครื่องจักร ตัวควบคุม และระบบตรวจสอบ

PCB การสื่อสารทางอุตสาหกรรมต้องรองรับการส่งข้อมูลที่เชื่อถือได้ภายใต้สภาพแวดล้อมที่มีการรบกวนทางแม่เหล็กไฟฟ้าจากมอเตอร์ อินเวอร์เตอร์ และอุปกรณ์กำลังสูง

Aisen พัฒนาโซลูชัน PCB ที่เกี่ยวข้องกับการสื่อสารโดยให้ความสำคัญกับความสมบูรณ์ของสัญญาณและความเข้ากันได้ทางแม่เหล็กไฟฟ้า

ความสามารถในการผลิตประกอบด้วย:

• โครงสร้าง PCB ความถี่สูง
• การออกแบบความต้านทานที่ควบคุมได้
• การกำหนดเส้นทางหลายชั้น
• การเชื่อมต่อโครงข่ายที่มีความหนาแน่นสูง

การใช้งาน:

• โมดูลอีเธอร์เน็ตอุตสาหกรรม
• อุปกรณ์เกตเวย์ข้อมูล
• ระบบตรวจสอบระยะไกล

อุปกรณ์ระบบอัตโนมัติทางอุตสาหกรรมต้องการการจัดการพลังงานที่มั่นคง เนื่องจากระบบควบคุมมักจะทำงานอย่างต่อเนื่องโดยไม่หยุดชะงัก

PCB ควบคุมกำลังมีหน้าที่ในการแปลงแรงดันไฟฟ้า การกระจายกระแสไฟฟ้า ฟังก์ชันการป้องกัน และการจัดการพลังงานภายในอุปกรณ์อุตสาหกรรม

Aisen ผลิต PCB อุตสาหกรรมที่เกี่ยวข้องกับพลังงานโดยใช้โครงสร้างทองแดงที่ได้รับการปรับปรุงให้เหมาะสมและการออกแบบระบายความร้อนที่เชื่อถือได้ สำหรับการใช้งานที่ต้องการความสามารถในปัจจุบันที่สูงขึ้น Aisen รองรับการผลิต PCB ทองแดงหนักที่มีความหนาของทองแดงสูงถึง 10OZ

การใช้งานทั่วไป:

• PCB ควบคุมมอเตอร์
• PCB เซอร์โวไดรฟ์
• PCB แหล่งจ่ายไฟอุตสาหกรรม
• โมดูลพลังงานควบคุมเครื่องจักร

การผลิต PCB และการตรวจสอบ

การเตรียมส่วนประกอบ

การวางตำแหน่งและการวางแนว SMT

การตรวจสอบและการทดสอบการทำงาน

โครงสร้างเลเยอร์

โมดูลควบคุมแบบธรรมดาอาจใช้ PCB 2-4 เลเยอร์ ในขณะที่ระบบอัตโนมัติที่ซับซ้อนมักต้องใช้โครงสร้างหลายชั้นเพื่อการแยกวงจรกำลังและสัญญาณได้ดีขึ้น

Aisen รองรับการผลิต PCB ตั้งแต่ 1 ถึง 40 ชั้นสำหรับข้อกำหนดการควบคุมทางอุตสาหกรรมที่แตกต่างกัน

วัสดุและความร้อน

อุปกรณ์อุตสาหกรรมอาจทำงานอย่างต่อเนื่องในสภาพแวดล้อมที่มีอุณหภูมิเปลี่ยนแปลง วัสดุ PCB จะต้องให้ประสิทธิภาพมิติที่มั่นคงและคุณสมบัติทางไฟฟ้าที่เชื่อถือได้

วิศวกรจำเป็นต้องประเมินความหนาของทองแดง เส้นทางการกระจายความร้อน และข้อกำหนดการแบกกระแส

ความน่าเชื่อถือและการทดสอบ

ระบบอัตโนมัติทางอุตสาหกรรมได้รับการติดตั้งในสายการผลิต ซึ่งการหยุดทำงานอาจทำให้เกิดการสูญเสียอย่างมีนัยสำคัญ ซัพพลายเออร์ PCB จำเป็นต้องมีการควบคุมกระบวนการที่เข้มงวด

Aisen ใช้การตรวจสอบ AOI, AVI, X-ray, อิมพีแดนซ์, กระแสไฟฟ้าสูง และการตรวจสอบทางโลหะวิทยา

แข็ง, HDI, แข็ง-ดิ้น

SMT การตรวจสอบ การทดสอบ

โรงงานผลิต
