PCB อิเล็กทรอนิกส์ทางการแพทย์และ PCBA คุณภาพสูงจากผู้ผลิตในจีนที่เชื่อถือได้
อุปกรณ์ทางการแพทย์ขึ้นอยู่กับระบบอิเล็กทรอนิกส์ที่สามารถรวบรวมสัญญาณที่แม่นยำ ประมวลผลข้อมูลที่ซับซ้อน และรักษาการทำงานที่เสถียรตลอดระยะเวลาการให้บริการที่ยาวนาน ตั้งแต่อุปกรณ์ตรวจสอบผู้ป่วยและเครื่องมือวินิจฉัยไปจนถึงระบบภาพทางการแพทย์และอุปกรณ์ดูแลสุขภาพแบบพกพา PCB ภายในอุปกรณ์ส่งผลโดยตรงต่อความแม่นยำของสัญญาณ ความเสถียรในการสื่อสาร และความน่าเชื่อถือโดยรวมของอุปกรณ์
เซินเจิ้น Aisen Electronics Co., Ltd.จัดเตรียมให้PCB อิเล็กทรอนิกส์ทางการแพทย์และ PCBAโซลูชั่นการผลิตสำหรับผู้ผลิตอุปกรณ์การแพทย์ทั่วโลก ด้วยความสามารถที่ครอบคลุม PCB แบบแข็ง, HDI PCB, PCB แบบแข็ง, PCB ความถี่สูง และการประกอบ PCBA Aisen สนับสนุนโครงการอิเล็กทรอนิกส์ทางการแพทย์ที่ต้องใช้วงจรที่มีความหนาแน่นสูง การประมวลผลสัญญาณที่แม่นยำ และการผลิตจำนวนมากสม่ำเสมอ
การผลิต PCB ทางการแพทย์แตกต่างจากการผลิต PCB อิเล็กทรอนิกส์ทั่วไป อุปกรณ์ทางการแพทย์มักประกอบด้วยเซ็นเซอร์ที่ละเอียดอ่อน วงจรการวัดที่แม่นยำ โมดูลการสื่อสาร และชุดควบคุม PCB จำเป็นต้องรักษาเสถียรภาพทางไฟฟ้าในขณะที่ลดการรบกวนของสัญญาณและรองรับการทำงานในระยะยาว
ทำความเข้าใจบทบาทของ PCB ในระบบอิเล็กทรอนิกส์ทางการแพทย์
อุปกรณ์อิเล็กทรอนิกส์ทางการแพทย์มักทำงานผ่านสามขั้นตอน ได้แก่ การรับสัญญาณ การประมวลผลข้อมูล และการควบคุมเอาต์พุต
1
การรับสัญญาณ
ส่วนเซ็นเซอร์จะรวบรวมข้อมูลทางสรีรวิทยาหรือสิ่งแวดล้อม เช่น สัญญาณการเต้นของหัวใจ การเปลี่ยนแปลงความดันโลหิต ความแปรผันของอุณหภูมิ หรือข้อมูลการถ่ายภาพ สัญญาณเหล่านี้มักจะอ่อนและต้องมีการขยายและการกรองที่แม่นยำ
2
การประมวลผลข้อมูล
ส่วนควบคุมใช้โปรเซสเซอร์เช่น MCU, DSP หรือระบบฝังตัวเพื่อวิเคราะห์ข้อมูลที่รวบรวม PCB ให้การเชื่อมต่อทางไฟฟ้าระหว่างโปรเซสเซอร์ หน่วยความจำ โมดูลการสื่อสาร และวงจรการจัดการพลังงาน
3
การควบคุมเอาท์พุต
ส่วนเอาต์พุตจะควบคุมการแสดงผล สัญญาณเตือน มอเตอร์ อินเทอร์เฟซการสื่อสาร หรือฟังก์ชันที่เกี่ยวข้องกับการรักษา PCB ไม่เพียงแต่เป็นแพลตฟอร์มการเชื่อมต่อเท่านั้น แต่ยังเป็นส่วนประกอบสำคัญที่กำหนดคุณภาพสัญญาณ เสถียรภาพด้านพลังงาน และความน่าเชื่อถือของระบบอีกด้วย
ไอเซนพัฒนาขึ้นPCB อิเล็กทรอนิกส์ทางการแพทย์และ PCBAอิงตามข้อกำหนดเหล่านี้ รวมถึงการออกแบบหลายชั้น การแยกสัญญาณ การควบคุมอิมพีแดนซ์ การจัดการระบายความร้อน และการผลิตที่มีความแม่นยำ
การใช้งาน PCB อิเล็กทรอนิกส์ทางการแพทย์และข้อกำหนดการผลิต
อุปกรณ์ทางการแพทย์ที่แตกต่างกันมีข้อกำหนด PCB ที่แตกต่างกัน ระบบการถ่ายภาพมุ่งเน้นไปที่การประมวลผลข้อมูลความเร็วสูง อุปกรณ์ตรวจสอบต้องใช้การรับสัญญาณเสียงต่ำ ในขณะที่ผลิตภัณฑ์ทางการแพทย์ที่สวมใส่ได้ต้องมีโครงสร้างวงจรขนาดกะทัดรัดและยืดหยุ่น
| การประยุกต์ใช้อุปกรณ์การแพทย์ | ฟังก์ชั่น PCB ภายในอุปกรณ์ | ข้อกำหนดทางเทคนิคหลัก | โซลูชั่นไอเซ็นที่แนะนำ |
|---|---|---|---|
| โมดูลอิเล็กทรอนิกส์เครื่องสแกน CT | ควบคุมการรับภาพ การประมวลผลสัญญาณ การสื่อสาร | การกำหนดเส้นทางความหนาแน่นสูง การส่งสัญญาณที่เสถียร | PCB หลายชั้น, HDI PCB |
| MRI ระบบควบคุม PCB | รองรับการควบคุมภาพและการสื่อสาร | การรบกวนต่ำ ความน่าเชื่อถือสูง | PCB หลายชั้นความหนาแน่นสูง |
| PCB อุปกรณ์อัลตราซาวนด์ | ประมวลผลสัญญาณเซ็นเซอร์และข้อมูลภาพ | การออกแบบวงจรสัญญาณรบกวนต่ำ การแยกแอนะล็อก/ดิจิทัล | PCB หลายชั้นพร้อมการกำหนดเส้นทางแบบควบคุม |
| PCB การตรวจสอบคลื่นไฟฟ้าหัวใจ | รวบรวมและประมวลผลสัญญาณไฟฟ้าของหัวใจ | ความแม่นยำของสัญญาณ, การควบคุม EMI, พลังงานที่เสถียร | การประกอบ PCB และ PCBA ที่มีความแม่นยำ |
| PCB เครื่องวัดความดันโลหิต | ควบคุมเซ็นเซอร์ความดันและวงจรการวัด | ขนาดกะทัดรัด ใช้พลังงานต่ำ | HDI PCB, SMT ระดับละเอียด |
| PCB ตรวจน้ำตาลในเลือด | ประมวลผลสัญญาณเซ็นเซอร์ชีวเคมี | ความแม่นยำในการวัดสูง การเชื่อมต่อที่เชื่อถือได้ | โซลูชัน PCB ขนาดเล็ก |
| PCB อุปกรณ์การแพทย์ที่สวมใส่ได้ | รองรับการตรวจสุขภาพแบบพกพา | โครงสร้างที่ยืดหยุ่น การออกแบบที่มีน้ำหนักเบา | PCB แบบแข็ง |
| PCB อุปกรณ์ห้องปฏิบัติการ | ควบคุมเซ็นเซอร์ มอเตอร์ และฟังก์ชันการทดสอบ | ใช้งานได้ยาวนาน การควบคุมมีเสถียรภาพ | PCB และ PCBA เกรดอุตสาหกรรม |
ข้อควรพิจารณาในการออกแบบ PCB ที่สำคัญสำหรับอุปกรณ์อิเล็กทรอนิกส์ทางการแพทย์
การออกแบบ PCB ทางการแพทย์จำเป็นต้องมีความสมดุลระหว่างประสิทธิภาพทางไฟฟ้า โครงสร้างทางกล และความน่าเชื่อถือในการผลิต
ความสมบูรณ์ของสัญญาณและเสียงรบกวน
อุปกรณ์ทางการแพทย์จำนวนมากประมวลผลสัญญาณแอนะล็อกระดับต่ำ การรบกวนทางแม่เหล็กไฟฟ้าภายนอกหรือโครงร่าง PCB ที่ไม่ดีอาจส่งผลต่อความแม่นยำในการวัด
ข้อควรพิจารณาที่สำคัญ:
- การออกแบบสายดินลดการรบกวน
- ซ้อนเลเยอร์แยกสัญญาณที่มีความละเอียดอ่อน
- การควบคุมความต้านทานการสื่อสารที่มั่นคง
- การแยกวงจรป้องกันการรบกวน
การย่อขนาดและ HDI
อุปกรณ์ดูแลสุขภาพแบบพกพาและผลิตภัณฑ์ทางการแพทย์ที่สวมใส่ได้ต้องใช้โครงสร้างอิเล็กทรอนิกส์ที่มีขนาดเล็กลงโดยไม่ลดการทำงานลง
ความสามารถของ Aisen HDI:
- ขนาดสว่านเลเซอร์75μm-150μm
- เส้น/ช่องว่างขั้นต่ำ0.05 มม./0.05 มม
- ความสามารถของเลเยอร์1-40 ชั้น
- ประเภท PCBHDI แข็ง แข็ง-ดิ้น
การจัดการความร้อน
อุปกรณ์ทางการแพทย์บางชนิดทำงานอย่างต่อเนื่องเพื่อการตรวจติดตาม วินิจฉัย หรือวิเคราะห์ทางห้องปฏิบัติการ จะต้องจัดการความร้อนอย่างมีประสิทธิภาพ
ปัจจัยการออกแบบ PCB:
- ความหนาของทองแดงมากถึง 10 ออนซ์
- การเลือกใช้วัสดุความเสถียรของอุณหภูมิ
- โครงสร้างเลเยอร์การกระจายความร้อน
- คุณภาพการชุบการเชื่อมต่อที่เชื่อถือได้
กระบวนการผลิต PCBA ทางการแพทย์
ผู้ผลิตอุปกรณ์ทางการแพทย์มักต้องการการสนับสนุนการประกอบชิ้นส่วนอิเล็กทรอนิกส์ที่สมบูรณ์ มากกว่าการผลิต PCB เพียงอย่างเดียว เซินเจิ้น Aisen Electronics Co., Ltd. ให้บริการ PCB อิเล็กทรอนิกส์ทางการแพทย์และ PCBA แบบครบวงจร ครอบคลุมการผลิต PCB การจัดหาส่วนประกอบ การประกอบ SMT การตรวจสอบ และการทดสอบ
กระบวนการผลิตและการควบคุมคุณภาพ:
- การผลิต PCBการจัดตำแหน่งชั้น ความหนาของทองแดง ความแม่นยำ
- การตรวจสอบส่วนประกอบการรับรองความถูกต้องและการตรวจสอบข้อกำหนด
- การประกอบ SMTความแม่นยำของตำแหน่งและคุณภาพการบัดกรี
- การตรวจสอบเอโอไอการตรวจจับข้อบกพร่องอัตโนมัติ
- การตรวจเอ็กซ์เรย์ข้อต่อประสานที่ซ่อนอยู่ (BGA)
- การทดสอบทางไฟฟ้าการตรวจสอบประสิทธิภาพของวงจร
PCBA production capability:
- ขนาดส่วนประกอบขั้นต่ำชิป 01005
- ขนาดมาตรฐานชิป 0201
- การประกอบบีจีเอรองรับ
- ความแม่นยำของเอสเอ็มทีตำแหน่งที่มีความหนาแน่นสูง
- อุปกรณ์ตรวจสอบAOI, AVI, เอ็กซ์เรย์, ไฟฟ้า
ความสามารถในการผลิต PCB ทางการแพทย์ที่ Aisen Electronics
เซินเจิ้น Aisen Electronics Co., Ltd. ดำเนินธุรกิจโรงงานผลิตขนาด 50,000 ตารางเมตร พร้อมด้วยอุปกรณ์การผลิต PCB ขั้นสูง ซึ่งรวมถึงเครื่องเจาะด้วยเลเซอร์ ระบบเจาะ CNC สายการผลิตชุบด้วยไฟฟ้าอัตโนมัติ เครื่องสัมผัส LDI อุปกรณ์ตรวจสอบ AOI และระบบทดสอบทางไฟฟ้า
ความสามารถในการผลิต
- ประเภทพีซีบีแข็ง, HDI, แข็ง-ดิ้น
- จำนวนเลเยอร์1-40 ชั้น
- ขนาด PCB สูงสุด730มม. × 630มม
- สว่านกล0.15 มม.-6.5 มม
- สว่านเลเซอร์75μm-150μm
- ความหนาของทองแดงสูงสุด10ออนซ์
- ความกว้าง/ระยะห่างของเส้นขั้นต่ำ0.05 มม./0.05 มม
การจัดการคุณภาพ
ระบบ ISO9001, ISO14001, IATF16949 อุปกรณ์ตรวจสอบประกอบด้วยเครื่องทดสอบความต้านทาน เครื่องทดสอบกระแสไฟฟ้าสูง เครื่องเอ็กซ์เรย์ AOI และการวิเคราะห์ทางโลหะวิทยา
วัตถุประสงค์ด้านคุณภาพ:
- ผลผลิตของผลิตภัณฑ์≥99.8%
- ส่งมอบตรงเวลา≥99%
- อัตราการร้องเรียน≤0.5%
คู่มือการเลือก PCB อิเล็กทรอนิกส์ทางการแพทย์
เมื่อเลือกซัพพลายเออร์ PCB สำหรับโครงการอุปกรณ์ทางการแพทย์ วิศวกรควรประเมินโครงสร้าง PCB ตามความต้องการใช้งาน
อุปกรณ์ตรวจสอบแบบพกพา
HDI PCB หรือ PCB แบบแข็ง
อุปกรณ์สร้างภาพ
PCB หลายชั้นที่มีความสมบูรณ์ของสัญญาณสูง
อุปกรณ์ทางการแพทย์ที่ใช้เซ็นเซอร์
PCB หลายชั้นเสียงรบกวนต่ำ
อุปกรณ์ทางการแพทย์ที่เกี่ยวข้องกับพลังงาน
PCB ทองแดงหนา
อุปกรณ์วินิจฉัยที่ซับซ้อน
PCB หลายชั้นพร้อมการทดสอบขั้นสูง
โครงการผลิตระยะยาว
การผลิตแบบครบวงจรของ PCB และ PCBA
เหตุใดผู้ผลิตอุปกรณ์อิเล็กทรอนิกส์ทางการแพทย์จึงเลือก Aisen
เซินเจิ้น Aisen Electronics Co., Ltd. ผสมผสานประสบการณ์การผลิต PCB อุปกรณ์การผลิตขั้นสูง และระบบการจัดการคุณภาพ เพื่อสนับสนุนผู้ผลิตอุปกรณ์อิเล็กทรอนิกส์ทางการแพทย์ตั้งแต่การพัฒนาต้นแบบไปจนถึงการผลิตจำนวนมาก
HDI และแข็ง-Flex
โซลูชันความหนาแน่นสูงและยืดหยุ่น
1-40 ชั้น
ความสามารถในการผลิตหลายชั้น
การประกอบ PCBA
บริการ SMT และการทดสอบที่สมบูรณ์
ประสบการณ์ของเราครอบคลุมข้อกำหนด PCB ที่ซับซ้อน รวมถึงการเชื่อมต่อที่มีความหนาแน่นสูง โครงสร้างแบบแข็งและยืดหยุ่น การออกแบบวงจรหลายชั้น และการประกอบ PCBA ที่มีความแม่นยำ สำหรับอุปกรณ์วินิจฉัย ระบบตรวจสอบ เครื่องมือในห้องปฏิบัติการ และอุปกรณ์อิเล็กทรอนิกส์ด้านการดูแลสุขภาพ Aisen นำเสนอโซลูชัน PCB และ PCBA อิเล็กทรอนิกส์ทางการแพทย์ที่เน้นไปที่ความสม่ำเสมอในการผลิต ความน่าเชื่อถือทางไฟฟ้า และความสามารถในการจ่ายในระยะยาว
- View as

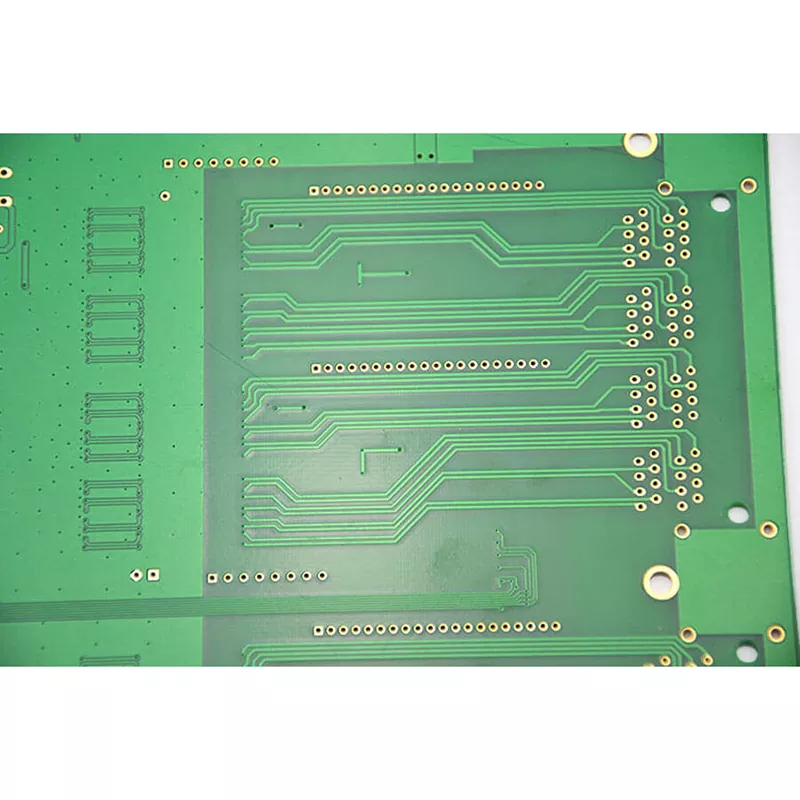

PCB อุปกรณ์กระตุ้นกล้ามเนื้อไฟฟ้า
คุณกำลังสร้างนวัตกรรมด้านสุขภาพที่สร้างสรรค์หรืออุปกรณ์ฟื้นฟูสุขภาพหรือไม่? pcb อุปกรณ์กระตุ้นกล้ามเนื้อไฟฟ้าของเราสื่อถึงความถูกต้องและคุณภาพที่ไม่เปลี่ยนแปลงตามที่คุณต้องการ เราเข้าใจดีว่าอุปกรณ์ EMS ต้องใช้วงจรที่ทันสมัยเพื่อควบคุมจังหวะไฟฟ้าอย่างปลอดภัย นั่นเป็นเหตุผลที่การเตรียมการผลิตแบบพิเศษของเรารับประกันว่าแต่ละบอร์ดจะตรงตามเกณฑ์มาตรฐานระดับสูงที่สุดสำหรับทั้งการดำเนินการและความปลอดภัย ไม่ว่าคุณจะทำอุปกรณ์เพื่อสุขภาพที่ดีของลูกค้าหรืออุปกรณ์ที่เป็นประโยชน์ ความสามารถของเราในการผลิตสินค้าจะช่วยให้คุณประสบความสำเร็จได้

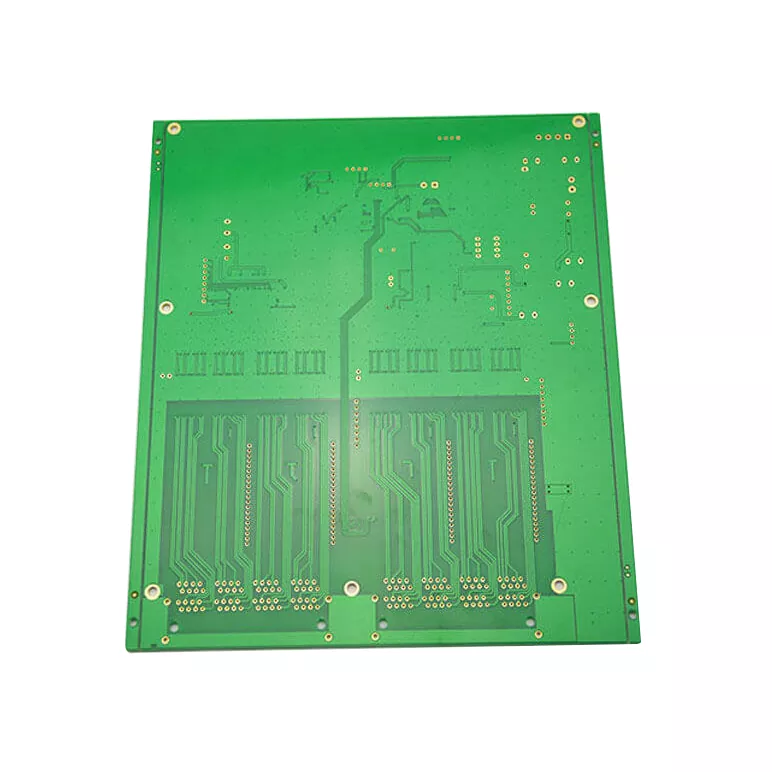

อัตราการไหลและระบบจ่าย PCB
คุณกำลังมองหาอัตราการไหลและระบบจ่ายที่เชื่อถือได้ pcb ช่วยลดการบริหารงานอยู่หรือไม่? ที่ Shenzhen Aisen Electronics Co., Ltd. เราเชี่ยวชาญในการสร้างแผ่นวงจรที่มีความแม่นยำสูงซึ่งวางแผนไว้โดยเฉพาะสำหรับการประมาณค่าอัตราสตรีมและแอปพลิเคชันการแบ่งส่วนของเหลว ความสามารถในการประดิษฐ์ที่ก้าวหน้าของเรารับประกันว่าเฟรมเวิร์กของคุณถ่ายทอดการอ่านที่แม่นยำและการทำงานที่มั่นคงเหนือการใช้งานทางกล การรักษาโรค และรถยนต์ ด้วยความทุ่มเทกว่าทศวรรษในการผลิต PCB ที่มีความแม่นยำ เราจึงได้สิ่งจำเป็นพื้นฐานสำหรับอุปกรณ์อิเล็กทรอนิกส์ควบคุมสตรีม

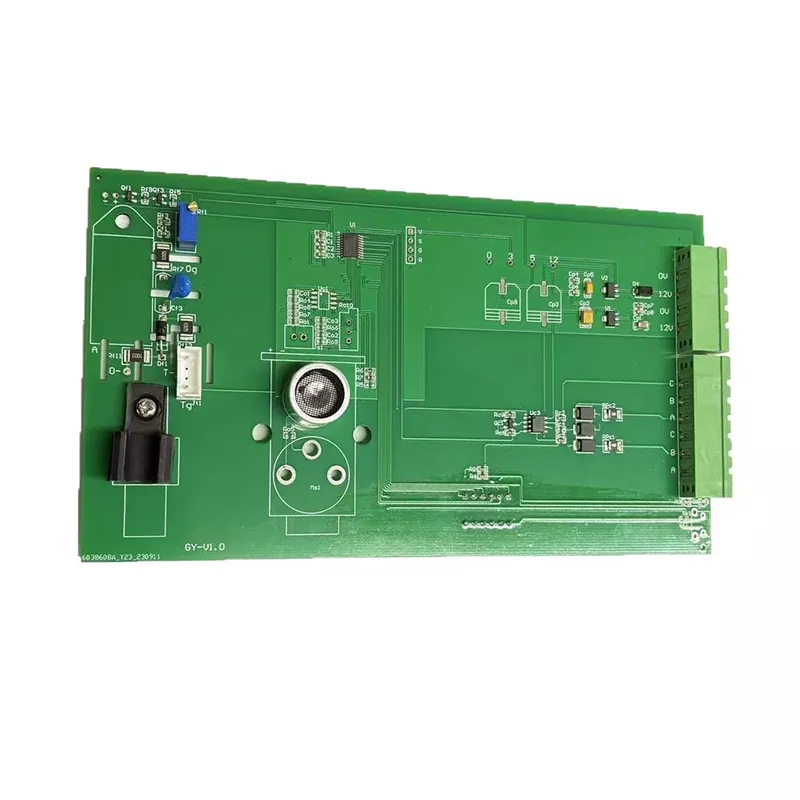

PCB เทคโนโลยีการแช่ Peristaltic
Aisen Electronics Co., Ltd. ผลิตโซลูชัน PCB เทคโนโลยี Peristaltic Infusion ที่ออกแบบมาสำหรับปั๊มแช่ทางการแพทย์และระบบควบคุมของเหลว PCB ของเรารองรับการควบคุมมอเตอร์ที่แม่นยำ การประมวลผลสัญญาณเซ็นเซอร์ ฟังก์ชันสัญญาณเตือน และข้อกำหนดการทำงานต่อเนื่อง ด้วยการผลิตแบบหลายชั้น การออกแบบความต้านทานที่มีการควบคุม และการตรวจสอบคุณภาพอย่างเข้มงวด เราช่วยให้ผู้ผลิตอุปกรณ์ทางการแพทย์สร้างอุปกรณ์การให้สารทางหลอดเลือดดำที่มีความเสถียรและแม่นยำ

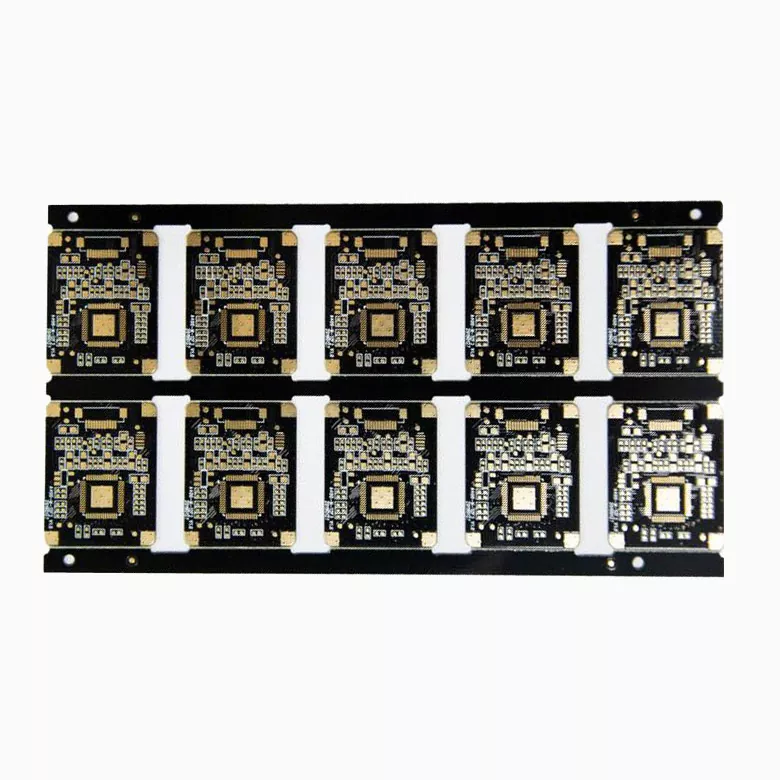

เอ็กซ์เรย์คอมพิวเตอร์เอกซเรย์ PCB
Aisen Electronics Co., Ltd. ให้บริการโซลูชัน X-Ray Computed Tomography PCB ที่ออกแบบมาสำหรับระบบภาพทางการแพทย์ที่ต้องการการส่งสัญญาณที่เสถียรและการรวมวงจรความหนาแน่นสูง PCB ของเรารองรับการควบคุมเซ็นเซอร์ CT, การประมวลผลข้อมูลภาพ และการจัดการพลังงานด้วยการผลิตหลายชั้น การควบคุมอิมพีแดนซ์ เทคโนโลยี HDI และการตรวจสอบคุณภาพที่เข้มงวด เพื่อช่วยให้ผู้ผลิตอุปกรณ์ทางการแพทย์บรรลุประสิทธิภาพการถ่ายภาพที่แม่นยำและเชื่อถือได้

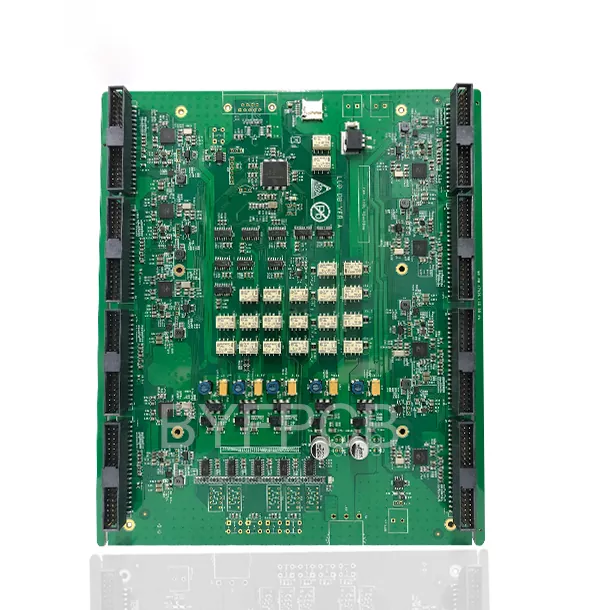

PCB ระบบกิจกรรม Emg
คุณกำลังมองหาการจัดเตรียม PCB ของระบบกิจกรรม EMG ที่เชื่อถือได้ ซึ่งให้ความชัดเจนของธงที่ไม่ธรรมดาและการดำเนินการทางชีวการแพทย์หรือไม่? ที่ Shenzhen Aisen Electronics Co., Ltd. เราเชี่ยวชาญในการประดิษฐ์แผ่นวงจรพิมพ์ที่มีความแม่นยำสูง ซึ่งจัดทำขึ้นโดยเฉพาะสำหรับการใช้งานคลื่นไฟฟ้าหัวใจ สินค้าของเราตรงตามความจำเป็นที่แท้จริงของอุปกรณ์ฟื้นฟู รับประกันการตรวจสอบการทำงานของกล้ามเนื้ออย่างแม่นยำและการรักษาความปลอดภัยโดยความเงียบที่แพร่หลาย ด้วยการมีส่วนร่วมในฮาร์ดแวร์ชีวการแพทย์มาเป็นเวลานาน เราจึงเข้าใจถึงความสำคัญพื้นฐานของความชัดของธงและการลดลงของเสียงโห่ร้องในระบบ EMG

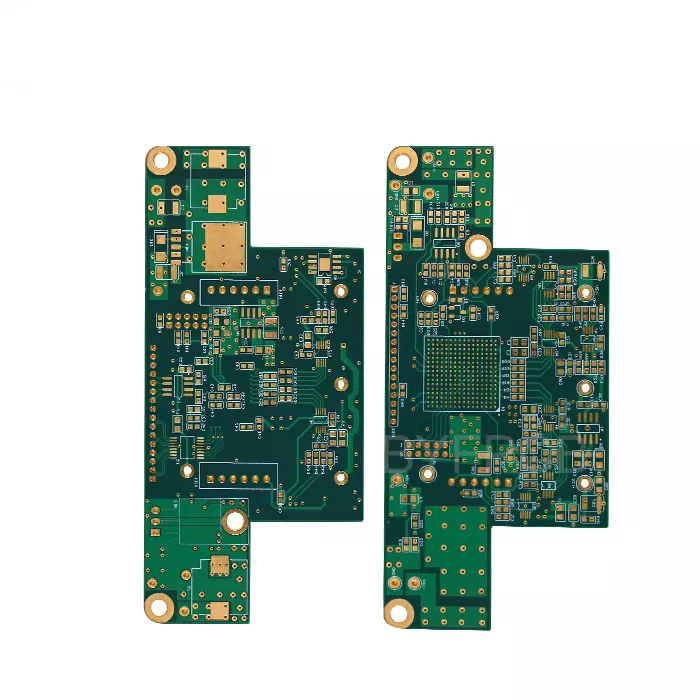

บอร์ด PCB ควบคุมของเหลวแบบแช่
Aisen Electronics Co., Ltd. ผลิตบอร์ด PCB Infusion Fluid Controls ซึ่งสนับสนุนการควบคุมมอเตอร์ที่แม่นยำ ข้อมูลป้อนกลับของเซ็นเซอร์ วงจรสัญญาณเตือน และการจัดการพลังงานในอุปกรณ์ฉีดสารทางการแพทย์ โซลูชัน PCB หลายชั้นของเราได้รับการออกแบบมาเพื่อการส่งสัญญาณที่เสถียร การรวมอุปกรณ์ขนาดกะทัดรัด และประสิทธิภาพที่สม่ำเสมอในการใช้งานทางการแพทย์ที่มีระยะเวลายาวนาน
ในฐานะผู้ผลิตและซัพพลายเออร์ PCB อิเล็กทรอนิกส์ทางการแพทย์และ PCBA ที่เชื่อถือได้ในประเทศจีน เรามีโรงงานของเราเอง เราให้บริการการผลิต PCB คุณภาพสูงพร้อมโซลูชันที่ปรับแต่งตามความต้องการสำหรับอุตสาหกรรมอิเล็กทรอนิกส์ทั่วโลก
