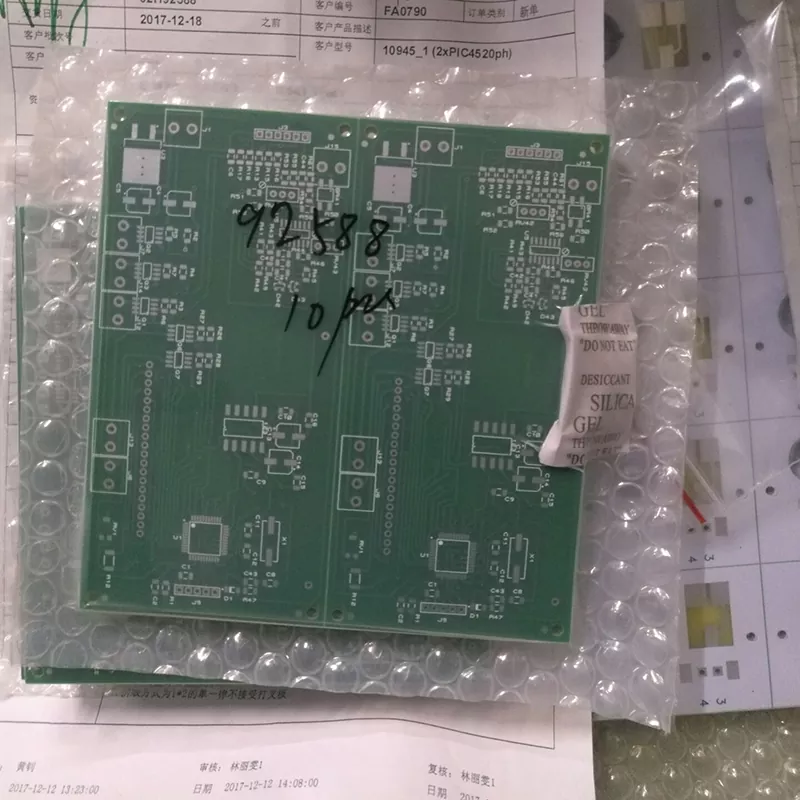

เครื่องมือวัดไฟฟ้า PCB

เครื่องมือวัดทางไฟฟ้ามักจะจัดการกับสัญญาณอะนาล็อกที่อ่อนแอ ซึ่งแม้แต่สัญญาณรบกวนเล็กน้อยก็อาจส่งผลต่อความแม่นยำในการอ่านขั้นสุดท้ายได้ เมื่อเปรียบเทียบกับผลิตภัณฑ์อิเล็กทรอนิกส์ทั่วไป อุปกรณ์ตรวจวัดจำเป็นต้องมีการออกแบบ PCB ที่ให้การควบคุมเสียงรบกวนที่ดีกว่า การส่งสัญญาณที่เสถียร และประสิทธิภาพทางไฟฟ้าที่สม่ำเสมอ

PCB ของเราได้รับการออกแบบด้วยการกำหนดเส้นทางการติดตามที่เหมาะสมที่สุด โครงสร้างการต่อสายดินที่เหมาะสม และเทคโนโลยีความต้านทานที่ควบคุมเพื่อลดความผิดเพี้ยนของสัญญาณที่เกิดจากการรบกวนทางแม่เหล็กไฟฟ้า (EMI) สิ่งนี้สำคัญอย่างยิ่งสำหรับเครื่องมือต่างๆ เช่น ออสซิลโลสโคป มัลติมิเตอร์แบบดิจิทัล และเครื่องวิเคราะห์กำลัง ซึ่งความแม่นยำในการวัดขึ้นอยู่กับความเสถียรของวงจรประมวลผลสัญญาณเป็นอย่างมาก

ความเสถียรทางความร้อนสำหรับการใช้งานเครื่องมือในระยะยาว

อุปกรณ์ตรวจวัดทางไฟฟ้าจำนวนมากทำงานอย่างต่อเนื่องในห้องปฏิบัติการ สายการผลิต หรือสภาพแวดล้อมการทดสอบ ในระหว่างการทำงานระยะยาว ความแปรผันของอุณหภูมิอาจส่งผลต่อคุณลักษณะทางไฟฟ้าของ PCB ของเครื่องมือวัดและประสิทธิภาพของส่วนประกอบ

ด้วยการเลือกวัสดุพื้นผิวที่เหมาะสมและเพิ่มประสิทธิภาพการกระจายทองแดง โซลูชัน PCB ของเราจึงช่วยปรับปรุงความเสถียรทางความร้อนและรักษาประสิทธิภาพการวัดที่สม่ำเสมอภายใต้สภาวะการทำงานที่แตกต่างกัน

โซลูชัน PCB หลายชั้นสำหรับระบบการวัดที่ซับซ้อน

การกำหนดเส้นทางความหนาแน่นสูงสำหรับอุปกรณ์ตรวจวัดขั้นสูง

เครื่องมือวัดสมัยใหม่รวมฟังก์ชันต่างๆ ไว้ในตู้ขนาดเล็ก รวมถึงการรับสัญญาณ การประมวลผลข้อมูล โมดูลการสื่อสาร และวงจรการจัดการพลังงาน ซึ่งต้องใช้ PCB ที่มีความหนาแน่นของเส้นทางที่สูงกว่าและการแยกวงจรที่ดีกว่า

โครงสร้าง PCB หลายชั้นของเรารองรับได้ถึง 32 ชั้น ช่วยให้วิศวกรสามารถแยกวงจรแอนะล็อกที่มีความละเอียดอ่อนออกจากส่วนดิจิทัลและส่วนกำลัง วิธีการออกแบบนี้ช่วยลดการรบกวนระหว่างโมดูลการทำงานต่างๆ และปรับปรุงความน่าเชื่อถือของเครื่องมือโดยรวม

โครงสร้าง PCB ที่ยืดหยุ่นสำหรับข้อกำหนดผลิตภัณฑ์ที่แตกต่างกัน

ผลิตภัณฑ์การวัดที่แตกต่างกันมีข้อกำหนด PCB ที่แตกต่างกัน เครื่องมือทดสอบแบบพกพามุ่งเน้นไปที่ขนาดกะทัดรัดและน้ำหนักเบา ในขณะที่เครื่องมือในห้องปฏิบัติการต้องการความเสถียรของสัญญาณที่สูงขึ้นและการรวมวงจรที่ซับซ้อนมากขึ้น

เรามีโครงสร้าง PCB ที่ปรับแต่งตามความต้องการในการใช้งาน รวมถึงการกำหนดค่าชั้น ความหนาของบอร์ด น้ำหนักทองแดง และการเลือกใช้วัสดุ

ความสามารถในการผลิตที่แม่นยำ

ความแม่นยำในการผลิตที่สนับสนุนความน่าเชื่อถือในการวัด

สำหรับอุปกรณ์การวัด ความแม่นยำในการผลิต PCB ส่งผลโดยตรงต่อประสิทธิภาพของผลิตภัณฑ์ การเบี่ยงเบนเล็กน้อยในความกว้างของเส้น การวางแนวเลเยอร์ หรือการควบคุมอิมพีแดนซ์อาจส่งผลต่อคุณภาพการส่งสัญญาณ

ความสามารถในการผลิตของเราประกอบด้วย:

ความสามารถเหล่านี้ช่วยให้เราสามารถรองรับทั้งผลิตภัณฑ์การวัดทางอิเล็กทรอนิกส์มาตรฐานและเครื่องมือทางอุตสาหกรรมที่มีความแม่นยำสูง

การเลือกวัสดุสำหรับ PCB ของเครื่องมือวัดไฟฟ้า

การเลือกวัสดุ PCB ตามเงื่อนไขการใช้งาน

วัสดุซับสเตรตมีบทบาทสำคัญในความเสถียรทางไฟฟ้า ความต้านทานความร้อน และประสิทธิภาพของสัญญาณ สำหรับอุปกรณ์ตรวจวัดทั่วไป วัสดุ FR-4 มอบโซลูชันที่สมดุลระหว่างต้นทุนและความน่าเชื่อถือ

สำหรับการใช้งานที่ต้องการความต้านทานความร้อนที่สูงขึ้นหรือประสิทธิภาพสัญญาณที่ดีขึ้น สามารถเลือกวัสดุที่มี Tg สูงหรือลามิเนตความถี่สูงพิเศษเฉพาะได้ตามสภาพการใช้งาน

การเลือกวัสดุได้รับการประเมินตามอุณหภูมิในการทำงาน คุณลักษณะของสัญญาณ ความคาดหวังอายุการใช้งานของผลิตภัณฑ์ และสภาพแวดล้อมการใช้งาน

การควบคุมคุณภาพตลอดการผลิต PCB

การควบคุมกระบวนการตั้งแต่วัตถุดิบไปจนถึง PCB สำเร็จรูป

อุปกรณ์ตรวจวัดที่เชื่อถือได้ต้องการคุณภาพ PCB ที่สม่ำเสมอตลอดทุกชุดการผลิต กระบวนการจัดการคุณภาพของเราครอบคลุมถึงการตรวจสอบวัสดุ การตรวจสอบการผลิต และการทดสอบทางไฟฟ้าขั้นสุดท้าย

วัสดุที่เข้ามาจะถูกตรวจสอบก่อนการผลิตเพื่อตรวจสอบข้อกำหนดและคุณสมบัติทางไฟฟ้า ในระหว่างการผลิต การตรวจสอบ AOI และการตรวจสอบกระบวนการจะช่วยระบุข้อบกพร่องที่อาจเกิดขึ้นได้ตั้งแต่ระยะแรก

ก่อนจัดส่ง PCB สำเร็จรูปจะผ่านการทดสอบทางไฟฟ้าและการตรวจสอบด้วยภาพเพื่อให้แน่ใจว่าเป็นไปตามความต้องการของลูกค้า

การประยุกต์ใช้ PCB ของเครื่องมือวัดไฟฟ้า

อุปกรณ์ทดสอบในห้องปฏิบัติการ

PCB ของเราใช้ในเครื่องมือในห้องปฏิบัติการ รวมถึงออสซิลโลสโคป เครื่องกำเนิดสัญญาณ และอุปกรณ์วิเคราะห์กำลัง

การใช้งานเหล่านี้ต้องการความสมบูรณ์ของสัญญาณที่ยอดเยี่ยม คุณลักษณะทางไฟฟ้าที่เสถียร และการทำงานที่เชื่อถือได้ เนื่องจากความแม่นยำในการวัดส่งผลโดยตรงต่อผลการทดสอบ

อุปกรณ์วัดแบบพกพา

เครื่องมือแบบพกพาต้องใช้การออกแบบ PCB ขนาดกะทัดรัดโดยยังคงประสิทธิภาพทางไฟฟ้าไว้

โซลูชัน PCB ของเรารองรับการออกแบบน้ำหนักเบาสำหรับอุปกรณ์พกพา เช่น มัลติมิเตอร์แบบดิจิทัลและเครื่องทดสอบอิเล็กทรอนิกส์ ช่วยให้ผู้ผลิตบรรลุโครงสร้างผลิตภัณฑ์ที่มีขนาดเล็กลงโดยไม่ทำให้ความน่าเชื่อถือลดลง

ระบบตรวจสอบอุตสาหกรรม

อุปกรณ์ตรวจวัดทางอุตสาหกรรมมักทำงานภายใต้สภาวะการทำงานต่อเนื่อง และต้องมีการปรับให้เข้ากับสภาพแวดล้อมอย่างมาก

PCB ของเรารองรับการใช้งานต่างๆ เช่น ระบบตรวจสอบพลังงาน เครื่องวิเคราะห์ทางอุตสาหกรรม และอุปกรณ์ทดสอบคุณภาพไฟฟ้า ซึ่งความเสถียรในระยะยาวเป็นสิ่งสำคัญ

การสนับสนุนด้านวิศวกรรมเพื่อการพัฒนา PCB

รองรับการพัฒนาผลิตภัณฑ์ตั้งแต่ต้นแบบจนถึงการผลิตจำนวนมาก

ประสิทธิภาพของ PCB มีความเกี่ยวข้องอย่างใกล้ชิดกับการตัดสินใจออกแบบในระยะเริ่มต้น ทีมวิศวกรของเราทำงานร่วมกับลูกค้าในระหว่างการพัฒนาผลิตภัณฑ์เพื่อตรวจสอบโครงสร้าง PCB เพิ่มความสามารถในการผลิต และลดความเสี่ยงในการผลิตที่อาจเกิดขึ้น

ด้วยการวิเคราะห์ DFM การตรวจสอบต้นแบบ และการสนับสนุนการผลิต เราช่วยลูกค้าปรับปรุงประสิทธิภาพการพัฒนา และบรรลุการเปลี่ยนแปลงที่ราบรื่นยิ่งขึ้นจากการผลิตต้นแบบไปสู่การผลิตในปริมาณมาก

คำถามที่พบบ่อย

PCB ประเภทใดที่เหมาะกับเครื่องมือวัดทางไฟฟ้า

เครื่องมือวัดทางไฟฟ้ามักจะต้องใช้ PCB ที่มีประสิทธิภาพทางไฟฟ้าที่เสถียร ต้านทานสัญญาณรบกวนได้ดี และความสามารถในการส่งสัญญาณที่แม่นยำ โครงสร้าง PCB ที่เหมาะสมขึ้นอยู่กับประเภทของเครื่องมือ ความซับซ้อนของวงจร และข้อกำหนดด้านความแม่นยำในการวัด

คุณสามารถผลิต PCB สำหรับอุปกรณ์ห้องปฏิบัติการที่มีความแม่นยำสูงได้หรือไม่

ใช่. เรานำเสนอโซลูชันการผลิต PCB หลายชั้นสำหรับอุปกรณ์ตรวจวัดในห้องปฏิบัติการและอุตสาหกรรมที่ต้องการความเสถียรของสัญญาณสูงและการทำงานในระยะยาวที่เชื่อถือได้

คุณจะมั่นใจในคุณภาพของ PCB สำหรับการใช้งานการวัดได้อย่างไร

คุณภาพได้รับการควบคุมผ่านการตรวจสอบวัสดุ การตรวจสอบการผลิต การตรวจสอบ AOI และการทดสอบทางไฟฟ้าขั้นสุดท้าย เพื่อให้มั่นใจว่า PCB แต่ละรายการมีคุณสมบัติตรงตามข้อกำหนดด้านประสิทธิภาพและความน่าเชื่อถือ
