เซอร์โวมอเตอร์ PCB ปรับปรุงความน่าเชื่อถือในการควบคุมการเคลื่อนไหวได้อย่างไร

สรุปบทความ: A เซอร์โวมอเตอร์ PCBเป็นแพลตฟอร์มอิเล็กทรอนิกส์ที่สำคัญภายในเซอร์โวไดรฟ์และอุปกรณ์ควบคุมการเคลื่อนไหวที่ทันสมัย โดยจะต้องจัดการการกระจายพลังงาน สัญญาณตอบรับ การสื่อสาร วงจรสวิตชิ่ง โหลดความร้อน และการรบกวนทางแม่เหล็กไฟฟ้าไปพร้อมๆ กัน เมื่อ PCB ได้รับการออกแบบหรือผลิตมาไม่ดี ปัญหาต่างๆ เช่น การทำงานของมอเตอร์ไม่เสถียร ข้อผิดพลาดในการวางตำแหน่ง ความร้อนที่มากเกินไป ข้อผิดพลาดในการสื่อสาร และอุปกรณ์หยุดทำงานโดยไม่คาดคิดอาจเกิดขึ้นได้ บทความนี้จะอธิบายวิธีการทำงานของเซอร์โวมอเตอร์ PCB ปัจจัยการออกแบบที่กำหนดความน่าเชื่อถือ วิธีเลือกวัสดุและโครงสร้างชั้น กระบวนการผลิตใดที่สำคัญที่สุด และวิธีที่ผู้ผลิตสามารถลดความเสี่ยงทางเทคนิคและการผลิตได้ นอกจากนี้ยังอธิบายถึงวิธีที่ Shenzhen Aisen Electronics Co.,Ltd. รองรับข้อกำหนด PCB ของเซอร์โวมอเตอร์และ PCBA แบบกำหนดเองสำหรับระบบอัตโนมัติทางอุตสาหกรรม หุ่นยนต์ อุปกรณ์ CNC เครื่องจักรเซมิคอนดักเตอร์ และการใช้งานการเคลื่อนไหวที่แม่นยำอื่นๆ

สารบัญ

1. PCB เซอร์โวมอเตอร์คืออะไร?
2. เหตุใด PCB จึงมีความสำคัญในระบบเซอร์โวมอเตอร์?
3. เซอร์โวมอเตอร์ PCB ทำหน้าที่อะไร?
4. ปัจจัยการออกแบบใดที่กำหนดความน่าเชื่อถือของ PCB ของเซอร์โวมอเตอร์
5. ควรเลือกวัสดุ PCB อย่างไร?
6. เซอร์โวมอเตอร์ PCB สามารถจัดการความร้อนได้อย่างไร?
7. ความสมบูรณ์ของสัญญาณและ EMC สามารถปรับปรุงได้อย่างไร?
8. PCB เซอร์โวมอเตอร์ที่เชื่อถือได้ผลิตได้อย่างไร?
9. เซอร์โวมอเตอร์ PCB ควรทำการทดสอบอะไร?
10. PCB ของเซอร์โวมอเตอร์ใช้ที่ไหน?
11. ผู้ซื้อจะเลือกผู้ผลิต PCB เซอร์โวมอเตอร์ที่เหมาะสมได้อย่างไร
12. เหตุใดจึงเลือกเซินเจิ้น Aisen Electronics Co.,Ltd.
13. คำถามที่พบบ่อย
14. บทสรุป

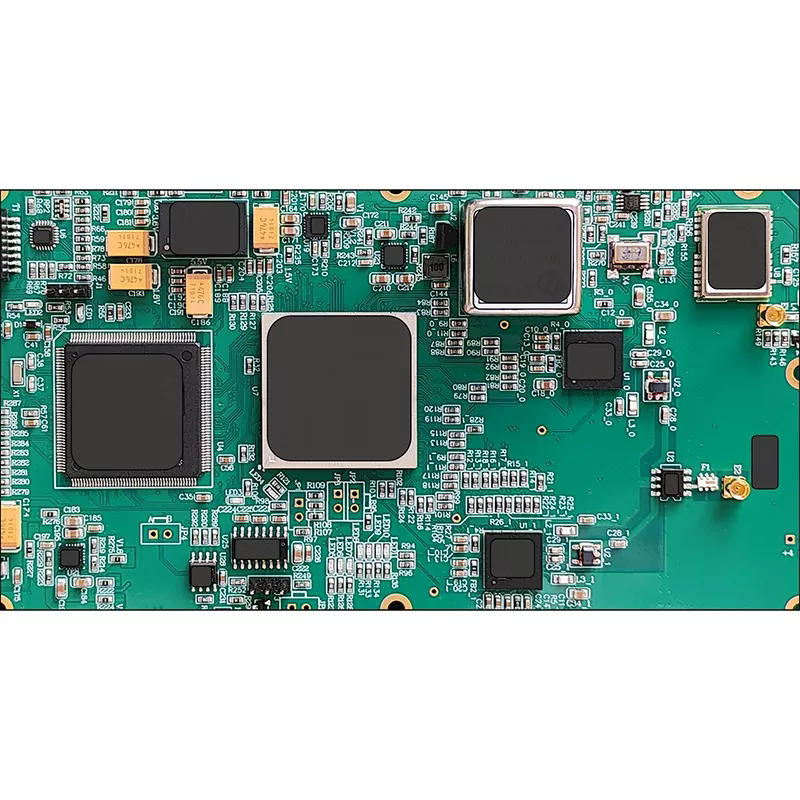

1. PCB ของเซอร์โวมอเตอร์คืออะไร?

เซอร์โวมอเตอร์ PCB เป็นแผงวงจรพิมพ์เฉพาะที่พัฒนาขึ้นสำหรับเซอร์โวไดรฟ์ ตัวควบคุมเซอร์โว หน่วยควบคุมมอเตอร์ และระบบการเคลื่อนไหวที่มีความแม่นยำ ต่างจาก PCB ควบคุมทั่วไปตรงที่มักจะต้องจัดการกับความต้องการพร้อมกันของการส่งกำลังกระแสสูง การสลับอย่างรวดเร็ว สัญญาณตอบรับที่ละเอียดอ่อน อินเทอร์เฟซการสื่อสาร การจัดการระบายความร้อน และความเข้ากันได้ทางแม่เหล็กไฟฟ้า

ในระบบเซอร์โวทั่วไป มอเตอร์เป็นเพียงส่วนหนึ่งของสถาปัตยกรรมควบคุมการเคลื่อนไหวที่สมบูรณ์ ตัวควบคุมจะกำหนดการเคลื่อนไหวที่ต้องการ เซอร์โวไดรฟ์จะประมวลผลข้อมูลการควบคุมและจ่ายพลังงานไฟฟ้าให้กับมอเตอร์ ในขณะที่ตัวเข้ารหัสหรืออุปกรณ์ป้อนกลับอื่นๆ จะรายงานตำแหน่งมอเตอร์ ความเร็ว หรือสถานะการทำงานอย่างต่อเนื่อง PCB มีโครงสร้างพื้นฐานทางไฟฟ้าที่ช่วยให้ฟังก์ชันต่างๆ เหล่านี้ทำงานร่วมกันได้

ทำให้ประสิทธิภาพของ PCB เกี่ยวข้องโดยตรงกับความแม่นยำในการเคลื่อนที่และความเสถียรของระบบ แผงวงจรที่มีความจุกระแสไฟไม่เพียงพออาจทำให้เกิดความร้อนมากเกินไป สัญญาณตัวเข้ารหัสที่กำหนดเส้นทางไม่ดีอาจเสี่ยงต่อการรบกวนได้ การแยกไฟฟ้าและวงจรควบคุมไม่เพียงพออาจทำให้เกิดสัญญาณรบกวนทางไฟฟ้าได้ ข้อต่อบัดกรีที่อ่อนแอหรือวัสดุที่ไม่เหมาะสมอาจลดความน่าเชื่อถือในระหว่างการดำเนินอุตสาหกรรมอย่างต่อเนื่อง

ด้วยเหตุนี้ การผลิต PCB ของเซอร์โวมอเตอร์จึงต้องการมากกว่าแค่การสร้างรูปแบบวงจรขึ้นมาใหม่ บอร์ดต้องได้รับการออกแบบทางวิศวกรรมเกี่ยวกับสภาวะทางไฟฟ้า เครื่องกล ความร้อน และสภาพแวดล้อมของอุปกรณ์ขั้นสุดท้าย

2. เหตุใด PCB จึงมีความสำคัญในระบบเซอร์โวมอเตอร์

ระบบเซอร์โวได้รับการออกแบบสำหรับการเคลื่อนไหวที่ควบคุมและทำซ้ำได้ การใช้งานต่างๆ เช่น การวางตำแหน่งด้วยหุ่นยนต์ เครื่องจักรกลซีเอ็นซี การประกอบอัตโนมัติ การผลิตเซมิคอนดักเตอร์ และการจัดการวัสดุที่มีความแม่นยำ อาจต้องอาศัยการเร่งความเร็ว การชะลอตัว การเปลี่ยนแปลงทิศทางบ่อยครั้ง และการป้อนกลับอย่างต่อเนื่อง

ในระหว่างการดำเนินการเหล่านี้ PCB อาจประสบกับความเครียดทางไฟฟ้าและความร้อนอย่างมาก บอร์ดจะต้องรักษาการเชื่อมต่อที่มั่นคงแม้ว่ากระแสไฟฟ้าจะเปลี่ยนแปลงอย่างรวดเร็วและส่วนประกอบที่สลับทำให้เกิดความร้อนและสัญญาณรบกวนทางแม่เหล็กไฟฟ้า

PCB ของเซอร์โวมอเตอร์ที่ออกแบบมาอย่างดีช่วยแก้ไขปัญหาที่พบบ่อยของลูกค้าหลายประการ:

• ความไม่เสถียรของมอเตอร์ที่ไม่คาดคิด:การกระจายกำลังและการกำหนดเส้นทางสัญญาณที่เหมาะสมช่วยรักษาพฤติกรรมทางไฟฟ้าที่สม่ำเสมอ
• ข้อผิดพลาดในการวางตำแหน่ง:การกำหนดเส้นทางที่มีการควบคุมและการต่อสายดินที่เหมาะสมสามารถป้องกันสัญญาณเข้ารหัสและสัญญาณตอบรับจากการรบกวนได้
• ปัญหาความร้อน:ทองแดงหนา จุดผ่านความร้อน ระนาบทองแดง และวัสดุที่เหมาะสมสามารถปรับปรุงการถ่ายเทความร้อนได้
• การหยุดชะงักของการสื่อสาร:อิมพีแดนซ์ที่เหมาะสมและการแยกสัญญาณสนับสนุนอินเทอร์เฟซการสื่อสารทางอุตสาหกรรมที่เชื่อถือได้
• ความไม่สอดคล้องกันในการผลิต:กระบวนการผลิตและการตรวจสอบที่ได้รับการควบคุมช่วยลดความแปรปรวนระหว่างแบทช์
• วงจรการพัฒนาที่ยาวนาน:การตรวจสอบทางวิศวกรรมตั้งแต่เนิ่นๆ สามารถระบุปัญหาด้านการผลิตได้ก่อนเริ่มการผลิต

PCB จึงทำหน้าที่เป็นตัวเชื่อมโยงที่สำคัญระหว่างกำลังไฟฟ้า ตรรกะการควบคุม อุปกรณ์ป้อนกลับ และระบบสื่อสารภายนอก

3. PCB ของเซอร์โวมอเตอร์ทำหน้าที่อะไร?

สถาปัตยกรรมที่แน่นอนจะแตกต่างกันไปตามประเภทของมอเตอร์ โทโพโลยีของไดรฟ์ แรงดันไฟฟ้า กระแสไฟฟ้า โปรโตคอลการสื่อสาร และข้อกำหนดของอุปกรณ์ อย่างไรก็ตาม โดยทั่วไปเซอร์โวมอเตอร์ PCB จะทำหน้าที่เชื่อมต่อกันหลายอย่าง

เนื่องจากฟังก์ชันเหล่านี้เชื่อมโยงถึงกัน การตัดสินใจเค้าโครง PCB ในพื้นที่หนึ่งอาจส่งผลต่อประสิทธิภาพของอีกพื้นที่หนึ่งได้ ตัวอย่างเช่น การติดตามกำลังไฟฟ้า ไม่ควรพิจารณาแยกจากวงจรป้อนกลับระดับต่ำในบริเวณใกล้เคียง

4. ปัจจัยการออกแบบใดที่กำหนดความน่าเชื่อถือของ PCB ของเซอร์โวมอเตอร์

การออกแบบ PCB ของเซอร์โวมอเตอร์ที่เชื่อถือได้เริ่มต้นด้วยการทำความเข้าใจสภาพการทำงานจริง แทนที่จะเลือกข้อมูลจำเพาะของบอร์ดมาตรฐาน พารามิเตอร์ทางวิศวกรรมหลายอย่างสมควรได้รับความสนใจเป็นพิเศษ

ความสามารถในการรองรับปัจจุบันเป็นหนึ่งในข้อพิจารณาแรกๆ ความกว้างของรอยตัด ความหนาของทองแดง โครงสร้างระนาบ ผ่านการกำหนดค่า และการเลือกตัวเชื่อมต่อควรสอดคล้องกับสภาวะกระแสไฟในการทำงานและสภาวะชั่วคราวที่คาดหวัง

ซ้อนเลเยอร์มีความสำคัญไม่แพ้กันสำหรับบอร์ดที่ซับซ้อน โครงสร้างหลายชั้นสามารถจ่ายกำลังและระนาบกราวด์โดยเฉพาะ ปรับปรุงความหนาแน่นของเส้นทาง ลดเส้นทางกลับให้สั้นลง และสร้างการแยกที่ดีขึ้นระหว่างวงจรที่มีความละเอียดอ่อนและกำลังสูง

การกำหนดเส้นทางคำติชมสมควรได้รับการดูแลเป็นพิเศษ เนื่องจากสัญญาณตัวเข้ารหัสอาจมีความไวต่อการรบกวนมากกว่าวงจรไฟฟ้าอย่างมาก เส้นทางสัญญาณที่สั้นกว่า ระนาบอ้างอิงที่เหมาะสม การกำหนดเส้นทางที่มีการควบคุม และกลยุทธ์การต่อลงดินที่มีประสิทธิภาพสามารถช่วยรักษาคุณภาพของสัญญาณได้

ข้อจำกัดทางกลควรพิจารณาด้วย เซอร์โวไดรฟ์อาจมีขนาดกล่องหุ้ม ตำแหน่งตัวเชื่อมต่อ ข้อกำหนดของรูยึด และข้อจำกัดความสูงของส่วนประกอบที่เข้มงวด PCB ที่ถูกต้องทางไฟฟ้าแต่เข้ากันไม่ได้ทางกลไกอาจทำให้เกิดการออกแบบใหม่ซึ่งมีค่าใช้จ่ายสูง

สำหรับการใช้งานที่มีความต้องการสูง วิศวกรควรประเมิน:

• แรงดันไฟฟ้าและกระแสไฟฟ้าในการทำงาน
• สภาวะโหลดสูงสุดและต่อเนื่อง
• การสลับความถี่
• อุณหภูมิโดยรอบและส่วนประกอบ
• สถาปัตยกรรมป้อนกลับของมอเตอร์
• โปรโตคอลการสื่อสาร
• ขนาดบอร์ดและข้อกำหนดในการติดตั้ง
• อายุการใช้งานที่คาดหวัง
• ปริมาณการผลิต
• การตรวจสอบและการทดสอบที่จำเป็น

5. ควรเลือกวัสดุ PCB อย่างไร?

การเลือกวัสดุควรขึ้นอยู่กับสภาพแวดล้อมการทำงานจริงและข้อกำหนดทางไฟฟ้า แทนที่จะเลือกวัสดุพิมพ์ที่มีราคาต่ำที่สุด

การเลือกใช้วัสดุควรคำนึงถึงคุณลักษณะไดอิเล็กทริก สมรรถนะทางความร้อน ความเสถียรทางกล ความหนาของแผ่นกระดาน ข้อกำหนดของทองแดง และกระบวนการผลิตที่ต้องการ

6. PCB ของเซอร์โวมอเตอร์สามารถจัดการความร้อนได้อย่างไร

การจัดการระบายความร้อนถือเป็นข้อพิจารณาที่สำคัญในเซอร์โวอิเล็กทรอนิกส์ เนื่องจากอุปกรณ์สวิตชิ่ง เซมิคอนดักเตอร์กำลัง องค์ประกอบต้านทาน และส่วนประกอบอื่นๆ สามารถสร้างความร้อนได้มากในระหว่างการทำงานต่อเนื่อง

อุณหภูมิที่มากเกินไปสามารถเร่งการเสื่อมสภาพของวัสดุ เพิ่มความเครียดของส่วนประกอบ เปลี่ยนแปลงคุณลักษณะทางไฟฟ้า และลดความน่าเชื่อถือในระยะยาว การออกแบบการระบายความร้อนจึงต้องเริ่มต้นที่ขั้นตอนโครงร่าง PCB

แนวทางทั่วไป ได้แก่:

• เพิ่มความหนาของทองแดง:ทองแดงที่หนักกว่าสามารถรองรับกระแสไฟฟ้าที่สูงขึ้นและกระจายความร้อนได้อย่างมีประสิทธิภาพมากขึ้น
• การใช้จุดแวะระบายความร้อน:Vias สามารถถ่ายเทความร้อนระหว่างชั้น PCB และไปยังเส้นทางระบายความร้อนที่เหมาะสม
• การสร้างพื้นที่ทองแดงขนาดใหญ่:ระนาบทองแดงที่เหมาะสมสามารถช่วยกระจายความร้อนและลดจุดร้อนเฉพาะจุดได้
• การเพิ่มประสิทธิภาพการจัดวางส่วนประกอบ:ส่วนประกอบกำลังสูงควรอยู่ในตำแหน่งโดยคำนึงถึงพฤติกรรมความร้อนและการไหลเวียนของอากาศ
• การเลือกใช้วัสดุที่เหมาะสม:วัสดุพิมพ์ที่มี TG สูงหรือวัสดุพิเศษอาจเหมาะสมสำหรับการใช้งานที่อุณหภูมิสูง
• การกระจายทองแดงที่สมดุล:ความสมดุลของทองแดงที่เหมาะสมสามารถช่วยปรับปรุงความสม่ำเสมอในการผลิตและความเสถียรของบอร์ดได้

ควรประเมินประสิทธิภาพการระบายความร้อนร่วมกับกรอบหุ้ม วิธีการทำความเย็น การไหลเวียนของอากาศ การเลือกส่วนประกอบ และรอบการทำงานที่คาดหวัง PCB ไม่สามารถชดเชยกลยุทธ์การระบายความร้อนระดับระบบที่ไม่เพียงพอได้ด้วยตัวเอง

7. ความสมบูรณ์ของสัญญาณและ EMC สามารถปรับปรุงได้อย่างไร?

ระบบเซอร์โวมีสภาพแวดล้อมทางไฟฟ้าที่แตกต่างกันโดยพื้นฐาน 2 แบบ ได้แก่ วงจรสวิตชิ่งและกำลังไฟฟ้าสูงและวงจรควบคุมและป้อนกลับระดับต่ำ การจัดระเบียบโดเมนเหล่านี้อย่างเหมาะสมเป็นสิ่งสำคัญ

ข้อมูลป้อนกลับของตัวเข้ารหัส สัญญาณเซ็นเซอร์ CAN, RS485, อีเธอร์เน็ตอุตสาหกรรม และอินเทอร์เฟซการสื่อสารอื่นๆ อาจได้รับผลกระทบจากการสลับสัญญาณรบกวนและเส้นทางกระแสกลับที่ไม่พึงประสงค์

แนวทางปฏิบัติหลายประการเกี่ยวกับ PCB สามารถช่วยลดความเสี่ยงเหล่านี้ได้:

1. แยกการกำหนดเส้นทางสัญญาณที่มีความละเอียดอ่อนออกจากเส้นทางสวิตชิ่งกระแสสูง
2. จัดให้มีระนาบอ้างอิงที่เหมาะสมสำหรับสัญญาณวิกฤต
3. ทำให้ลูปกระแสความถี่สูงมีขนาดกะทัดรัด
4. ใช้กลยุทธ์การต่อสายดินและเส้นทางกลับที่เหมาะสม
5. ควบคุมความต้านทานตรงที่อินเทอร์เฟซต้องการ
6. ลดจุดแวะและความต่อเนื่องที่ไม่จำเป็นในเส้นทางความเร็วสูง
7. วางตำแหน่งองค์ประกอบการกรองและการป้องกันใกล้กับอินเทอร์เฟซที่เกี่ยวข้อง
8. ตรวจสอบตำแหน่งตัวเชื่อมต่อเพื่อลดการมีเพศสัมพันธ์ที่ไม่จำเป็น

เทคนิคเหล่านี้ไม่ได้ขจัดปัญหา EMC ทุกปัญหา เนื่องจากพฤติกรรมแม่เหล็กไฟฟ้าขั้นสุดท้ายยังขึ้นอยู่กับสายเคเบิล ขั้วต่อ การออกแบบกล่องหุ้ม การต่อสายดิน คุณลักษณะของมอเตอร์ และการติดตั้งระบบด้วย อย่างไรก็ตาม PCB ที่ได้รับการออกแบบทางวิศวกรรมอย่างรอบคอบนั้นเป็นรากฐานที่แข็งแกร่งสำหรับประสิทธิภาพระดับระบบที่เชื่อถือได้

8. PCB เซอร์โวมอเตอร์ที่เชื่อถือได้ผลิตขึ้นได้อย่างไร?

คุณภาพการผลิตมีความสำคัญพอๆ กับการออกแบบวงจรดั้งเดิม รูปแบบที่ยอดเยี่ยมทางเทคนิคยังคงล้มเหลวได้ หากการเจาะ การลงทะเบียนชั้น การชุบทองแดง การบัดกรี หรือการตรวจสอบได้รับการควบคุมไม่ดี

โดยทั่วไปกระบวนการผลิตที่มีการควบคุมประกอบด้วยขั้นตอนต่อไปนี้:

1. การตรวจสอบทางวิศวกรรม:ไฟล์ Gerber ข้อมูลจำเพาะ สแต็กอัพ BOM แบบร่าง และข้อกำหนดพิเศษได้รับการตรวจสอบก่อนการผลิต
2. การเตรียมวัสดุ:วัสดุพื้นผิวและทองแดงถูกเลือกตามข้อกำหนดที่ได้รับอนุมัติ
3. การสร้างวงจรชั้นใน:การถ่ายภาพและการแกะสลักจะสร้างรูปแบบวงจรภายในที่จำเป็นสำหรับบอร์ดหลายชั้น
4. การเคลือบชั้น:ชั้นภายในถูกเชื่อมติดกันภายใต้อุณหภูมิและความดันที่ควบคุมได้
5. การเจาะซีเอ็นซี:รูทะลุและจุดแวะถูกสร้างขึ้นตามข้อมูลทางวิศวกรรม
6. ชุบทองแดง:ทองแดงนำไฟฟ้าจะถูกสะสมเพื่อสร้างการเชื่อมต่อระหว่างชั้นที่เชื่อถือได้
7. การประมวลผลชั้นนอก:มีการสร้างและตรวจสอบวงจรภายนอก
8. หน้ากากประสานและการตกแต่งพื้นผิว:มีการป้องกันและการเคลือบผิวสัมผัสที่เหมาะสม
9. การทดสอบทางไฟฟ้า:มีการตรวจสอบความต่อเนื่องและการแยกตามความจำเป็น
10. การตรวจสอบขั้นสุดท้าย:ขนาด ลักษณะ ฝีมือการผลิต และข้อกำหนดเฉพาะของลูกค้าได้รับการตรวจสอบแล้ว

สำหรับโครงการ PCB ของเซอร์โวมอเตอร์ที่ซับซ้อน การตรวจสอบทางวิศวกรรมก่อนการผลิตจำนวนมากจะมีคุณค่าอย่างยิ่ง ปัญหาที่อาจเกิดขึ้นเกี่ยวกับความกว้างของร่องรอย ขนาดรู โครงสร้างทางความร้อน ระยะห่างของส่วนประกอบ หรือการซ้อนซ้อน มักจะสามารถระบุได้ก่อนที่จะกลายเป็นปัญหาในการผลิต

9. เซอร์โวมอเตอร์ PCB ควรทำการทดสอบแบบใด

ข้อกำหนดในการทดสอบขึ้นอยู่กับฟังก์ชันของบอร์ดและข้อกำหนดของลูกค้า การผสมผสานระหว่างการตรวจสอบอัตโนมัติ การทดสอบทางไฟฟ้า และการตรวจสอบมิติสามารถให้การควบคุมการผลิตที่แข็งแกร่งกว่าการตรวจสอบด้วยภาพเพียงอย่างเดียว

สำหรับผลิตภัณฑ์ PCB ของเซอร์โวมอเตอร์ที่ประกอบแล้ว การตรวจสอบการทำงานจะมีประโยชน์อย่างยิ่ง เนื่องจากจะเป็นการประเมินบอร์ดโดยสัมพันธ์กับลักษณะการทำงานที่ต้องการ แทนที่จะตรวจสอบเฉพาะการเชื่อมต่อทางไฟฟ้าแต่ละรายการ

10. PCB ของเซอร์โวมอเตอร์ใช้ที่ไหน?

เทคโนโลยี PCB ของเซอร์โวมอเตอร์มีความเกี่ยวข้องในทุกที่ที่ต้องการการเคลื่อนไหวที่แม่นยำ ทำซ้ำได้ และควบคุมด้วยระบบอิเล็กทรอนิกส์ การใช้งานทั่วไปได้แก่:

• ระบบอัตโนมัติทางอุตสาหกรรม:เซอร์โวไดรฟ์ อุปกรณ์การผลิตอัตโนมัติ ระบบสายพานลำเลียง และตัวควบคุมการเคลื่อนไหว
• วิทยาการหุ่นยนต์:แขนหุ่นยนต์ อุปกรณ์นำทางอัตโนมัติ แท่นกำหนดตำแหน่ง และระบบอัตโนมัติสำหรับการทำงานร่วมกัน
• เครื่องจักรซีเอ็นซี:เครื่องมือกลที่ต้องการการเคลื่อนไหวที่ประสานกันและแม่นยำ
• อุปกรณ์เซมิคอนดักเตอร์:การประมวลผล การตรวจสอบ การจัดการ และระบบกำหนดตำแหน่งที่แม่นยำของแผ่นเวเฟอร์
• ระบบอัตโนมัติทางการแพทย์:อุปกรณ์อัตโนมัติและกลไกที่แม่นยำซึ่งต้องมีการควบคุมการเคลื่อนไหว
• เครื่องจักรบรรจุภัณฑ์:การเคลื่อนไหวแบบซิงโครไนซ์ความเร็วสูงและการวางตำแหน่งที่แม่นยำ
• การผลิตอัจฉริยะ:ระบบการผลิตอัจฉริยะที่ผสานรวมการควบคุมการเคลื่อนไหวและการสื่อสารทางอุตสาหกรรม
• เครื่องมือที่มีความแม่นยำ:อุปกรณ์ที่จำเป็นต้องมีความสามารถในการทำซ้ำและความแม่นยำในการป้อนกลับ

สถาปัตยกรรม PCB ที่แน่นอนควรจับคู่กับข้อกำหนดทางไฟฟ้าและสภาพแวดล้อมของอุปกรณ์เสมอ แทนที่จะคิดว่าการออกแบบบอร์ดสากลหนึ่งเดียวจะเหมาะกับทุกการใช้งานเซอร์โว

11. ผู้ซื้อจะสามารถเลือกผู้ผลิต PCB เซอร์โวมอเตอร์ที่เหมาะสมได้อย่างไร

การเลือกซัพพลายเออร์ตามราคา PCB ที่เสนอมาเท่านั้นสามารถสร้างต้นทุนแอบแฝงได้ในภายหลัง สำหรับการใช้งานเซอร์โว ผู้ซื้อควรประเมินความสามารถทางวิศวกรรม ความสม่ำเสมอในการผลิต ทรัพยากรการทดสอบ ตัวเลือกวัสดุ และความสามารถในการปรับขนาดการผลิต

รายการตรวจสอบการประเมินซัพพลายเออร์เชิงปฏิบัติประกอบด้วย:

• มีประสบการณ์ในการใช้งาน PCB ด้านอุตสาหกรรมและการควบคุมการเคลื่อนไหว
• ความสามารถในการผลิตแผงวงจรหลายชั้น
• ความสามารถในการออกแบบทองแดงหนักเมื่อจำเป็น
• HDI หรือประสบการณ์การกำหนดเส้นทางความหนาแน่นสูงสำหรับผลิตภัณฑ์ขนาดกะทัดรัด
• ตัวเลือกวัสดุและการตกแต่งพื้นผิวที่เหมาะสม
• การสนับสนุนด้านวิศวกรรมก่อนการผลิต
• AOI และความสามารถในการทดสอบทางไฟฟ้า
• ตัวเลือกการประกอบ PCBA และการทดสอบการทำงาน
• การสนับสนุนการผลิตต้นแบบและชุดเล็ก
• กำลังการผลิตที่ปรับขนาดได้สำหรับการผลิตปริมาณมาก
• ขั้นตอนการจัดการคุณภาพที่จัดทำเป็นเอกสาร
• การสื่อสารที่ชัดเจนระหว่างการเปลี่ยนแปลงทางวิศวกรรม

การให้ข้อมูลทางเทคนิคที่ครบถ้วนในระหว่างการเสนอราคายังมีประโยชน์อีกด้วย ไฟล์ Gerber, ข้อมูล BOM, ข้อกำหนดในการซ้อน, แบบร่างประกอบ, ขนาดบอร์ด, ข้อกำหนดด้านทองแดง, ผิวสำเร็จ, สภาพการทำงาน และข้อกำหนดในการทดสอบ สามารถช่วยให้ผู้ผลิตประเมินทางเทคนิคได้แม่นยำยิ่งขึ้น

12. เหตุใดจึงเลือกเซินเจิ้น Aisen Electronics Co.,Ltd.

เซินเจิ้น Aisen Electronics Co.,Ltd.ให้บริการการผลิต PCB และ PCBA แบบกำหนดเองสำหรับการใช้งานทางอิเล็กทรอนิกส์ที่มีความต้องการสูง โซลูชัน PCB ของเซอร์โวมอเตอร์ของบริษัทมีไว้สำหรับระบบอัตโนมัติทางอุตสาหกรรม หุ่นยนต์ เครื่องจักร CNC อุปกรณ์เซมิคอนดักเตอร์ และการใช้งานควบคุมการเคลื่อนไหวที่มีความแม่นยำ

วิธีการผลิตผสมผสานการผลิต PCB การทบทวนทางวิศวกรรม การประกอบ การจัดหาส่วนประกอบ การตรวจสอบ และการทดสอบ โครงสร้างแบบผสมผสานนี้สามารถช่วยให้ลูกค้าลดการประสานงานระหว่างซัพพลายเออร์หลายราย และรักษาความสอดคล้องที่มากขึ้นตั้งแต่การพัฒนาต้นแบบไปจนถึงการผลิตในปริมาณมาก

สำหรับโครงการที่เกี่ยวข้องกับการควบคุมมอเตอร์กระแสสูง การกำหนดเส้นทางหลายชั้นขนาดกะทัดรัด สัญญาณตอบรับที่ละเอียดอ่อน หรือสภาวะความร้อนที่ต้องการ การสื่อสารตั้งแต่เนิ่นๆ ระหว่างผู้ผลิต PCB และทีมออกแบบอาจมีประโยชน์อย่างยิ่ง

แทนที่จะถือว่าการผลิตเป็นขั้นตอนสุดท้ายหลังจากการออกแบบเสร็จสิ้น ลูกค้าสามารถให้ผู้ผลิต PCB เข้ามามีส่วนร่วมในระหว่างการตรวจสอบทางวิศวกรรมได้ แนวทางนี้สามารถเปิดเผยปัญหาด้านการผลิตที่อาจเกิดขึ้น ปรับปรุงการเลือกวัสดุ เพิ่มประสิทธิภาพโครงสร้างการซ้อนซ้อน และลดการทำซ้ำต้นแบบโดยไม่จำเป็น

13. คำถามที่พบบ่อย

PCB ของเซอร์โวมอเตอร์ใช้ทำอะไร?

PCB ของเซอร์โวมอเตอร์ถูกใช้ภายในเซอร์โวไดรฟ์และอุปกรณ์ควบคุมการเคลื่อนไหวเพื่อรองรับการกระจายพลังงาน การควบคุมมอเตอร์ การประมวลผลผลป้อนกลับ การสื่อสาร การจัดการสัญญาณ และฟังก์ชันอิเล็กทรอนิกส์อื่นๆ ที่จำเป็นสำหรับการทำงานของมอเตอร์ควบคุม

อะไรทำให้เซอร์โวมอเตอร์ PCB แตกต่างจาก PCB ควบคุมมาตรฐาน

PCB ของเซอร์โวมอเตอร์มักจะต้องรองรับการเปลี่ยนแปลงของกระแสอย่างรวดเร็ว สัญญาณรบกวนจากความร้อน การตอบสนองของตัวเข้ารหัสที่ละเอียดอ่อน และการสื่อสารแบบเรียลไทม์ รูปแบบทางไฟฟ้าและการเลือกใช้วัสดุจึงต้องให้ความสำคัญกับความสมบูรณ์ของพลังงาน ความสมบูรณ์ของสัญญาณ การจัดการความร้อน และความเข้ากันได้ทางแม่เหล็กไฟฟ้ามากขึ้น

เซอร์โวมอเตอร์ PCB สามารถใช้โครงสร้างหลายชั้นได้หรือไม่

ใช่. โครงสร้างหลายชั้นมักมีประโยชน์สำหรับอุปกรณ์อิเล็กทรอนิกส์เซอร์โวที่ซับซ้อน เนื่องจากให้พื้นที่เส้นทางเพิ่มเติม และช่วยให้สามารถจัดระเบียบโครงสร้างกำลัง กราวด์ และสัญญาณได้อย่างมีประสิทธิภาพมากขึ้น

เมื่อใดจึงควรพิจารณาทองแดงหนัก?

ทองแดงหนาอาจเหมาะสมเมื่อบอร์ดต้องมีกระแสไฟฟ้าค่อนข้างสูงหรือจัดการโหลดความร้อนที่เกี่ยวข้องกับพลังงานที่สำคัญ ความหนาของทองแดงที่ต้องการควรพิจารณาจากกระแสที่เกิดขึ้นจริง รูปทรงการติดตาม อุณหภูมิที่เพิ่มขึ้น และโครงสร้าง PCB

สัญญาณตัวเข้ารหัสสามารถป้องกันจากการรบกวนได้อย่างไร

การวางแผนเลเยอร์อย่างระมัดระวัง การแยกสัญญาณ การต่อสายดินที่เหมาะสม เส้นทางกลับที่มีการควบคุม ลูปกระแสสูงขนาดกะทัดรัด และการป้องกันอินเทอร์เฟซที่เหมาะสมสามารถช่วยลดการรบกวนได้ ควรพิจารณาการออกแบบ EMC ระดับสายเคเบิลและระบบด้วย

สามารถเซินเจิ้น Aisen Electronics Co.,Ltd. ให้ PCBA เช่นเดียวกับ PCB เปลือยหรือไม่

ใช่. เซินเจิ้น Aisen Electronics Co.,Ltd. ให้บริการด้านการผลิต PCB ร่วมกับการประกอบ SMT, การประกอบผ่านรู, การจัดหาส่วนประกอบ, การตรวจสอบ และการทดสอบสำหรับโครงการที่ต้องการโซลูชัน PCBA แบบครบวงจร

ควรให้ข้อมูลอะไรบ้างเมื่อขอใบเสนอราคาเซอร์โวมอเตอร์ PCB

ข้อมูลที่เป็นประโยชน์ ได้แก่ ไฟล์ Gerber, BOM, ขนาด PCB, จำนวนชั้น, ความหนาของทองแดง, ความหนาของบอร์ด, ความต้องการวัสดุ, การตกแต่งพื้นผิว, การเรียงซ้อน, แบบประกอบ, ข้อมูลส่วนประกอบ, ปริมาตรรายปี และข้อกำหนดทางไฟฟ้าหรือสิ่งแวดล้อมพิเศษใดๆ

PCB ของเซอร์โวมอเตอร์สามารถปรับแต่งสำหรับระบบมอเตอร์ต่างๆ ได้หรือไม่

ใช่. โครงสร้าง PCB วัสดุ ความหนาของทองแดง จำนวนชั้น กลยุทธ์การกำหนดเส้นทาง ตัวเชื่อมต่อ การออกแบบการระบายความร้อน และการกำหนดค่าการประกอบ สามารถปรับให้เข้ากับความต้องการของเซอร์โวไดรฟ์และระบบควบคุมการเคลื่อนไหวต่างๆ

14. บทสรุป

PCB เซอร์โวมอเตอร์ที่เชื่อถือได้เป็นมากกว่าตัวพาสำหรับชิ้นส่วนอิเล็กทรอนิกส์ เป็นแพลตฟอร์มไฟฟ้าที่ได้รับการออกแบบทางวิศวกรรมอย่างระมัดระวัง ซึ่งต้องประสานกำลัง การควบคุม การป้อนกลับ การสื่อสาร การจัดการความร้อน และข้อกำหนดทางกลภายในสภาพแวดล้อมการควบคุมการเคลื่อนไหวที่มีความต้องการสูง

ปัจจัยที่สำคัญที่สุด ได้แก่ สถาปัตยกรรม PCB ที่เหมาะสม ความจุกระแสไฟฟ้าที่เพียงพอ การออกแบบการระบายความร้อนที่มีประสิทธิภาพ การกำหนดเส้นทางสัญญาณที่ควบคุม วัสดุที่เหมาะสม การเชื่อมต่อระหว่างชั้นที่เชื่อถือได้ ความสม่ำเสมอในการผลิต และการตรวจสอบที่ครอบคลุม เมื่อพิจารณาองค์ประกอบเหล่านี้ร่วมกัน PCB จะสามารถเป็นรากฐานที่แข็งแกร่งยิ่งขึ้นสำหรับการทำงานของเซอร์โวที่แม่นยำและมีเสถียรภาพ

สำหรับผู้ผลิตอุปกรณ์ ผู้รวมระบบอัตโนมัติ บริษัทหุ่นยนต์ ผู้สร้างเครื่องจักร CNC และนักพัฒนาอุปกรณ์อิเล็กทรอนิกส์ทางอุตสาหกรรมอื่นๆ การเลือกพันธมิตรด้านการผลิตที่มีประสบการณ์สามารถลดความเสี่ยงในการพัฒนาและปรับปรุงความสม่ำเสมอในการผลิตได้เซินเจิ้น Aisen Electronics Co.,Ltd.รองรับโครงการเซอร์โวมอเตอร์ PCB และ PCBA ที่ปรับแต่งได้ ตั้งแต่การประเมินทางวิศวกรรมและการผลิตต้นแบบ ไปจนถึงการประกอบ การทดสอบ และการผลิตตามปริมาณ

ต้องการเซอร์โวมอเตอร์ PCB ที่ได้รับการออกแบบตามข้อกำหนดด้านกระแส ความร้อน สัญญาณ และกลไกของคุณหรือไม่? ติดต่อเซินเจิ้น Aisen Electronics Co.,Ltd. วันนี้เพื่อหารือเกี่ยวกับข้อกำหนด PCB ของคุณ ขอโซลูชันการผลิตแบบกำหนดเอง และติดต่อเราสำหรับการสนับสนุนอย่างมืออาชีพตั้งแต่ต้นแบบไปจนถึงการผลิต
