โซลูชันการผลิต PCB และ PCBA การสื่อสารแบบกำหนดเอง

การผลิต PCB การสื่อสารแตกต่างจากแผงวงจรอิเล็กทรอนิกส์ทั่วไป เนื่องจากความสมบูรณ์ของสัญญาณส่งผลโดยตรงต่อคุณภาพการส่งสัญญาณ ความแปรผันเล็กน้อยในความกว้างของเส้น ความหนาไดอิเล็กทริก หรือความหยาบของพื้นผิวทองแดงอาจทำให้เกิดการสูญเสียสัญญาณ การเบี่ยงเบนของอิมพีแดนซ์ หรือปัญหาการรบกวนทางแม่เหล็กไฟฟ้า

สำหรับการใช้งานด้านการสื่อสารความเร็วสูง Aisen Electronics จะควบคุมการผลิต PCB ตั้งแต่การเลือกวัสดุไปจนถึงการตรวจสอบขั้นสุดท้าย มีการใช้ลามิเนตความถี่สูง วัสดุสูญเสียน้อย การกำหนดเส้นทางอิมพีแดนซ์แบบควบคุม และการจัดตำแหน่งชั้นที่แม่นยำ ตามความต้องการของผลิตภัณฑ์

PCB สถานีฐาน 5G

โครงสร้างพื้นฐาน 5G วางข้อกำหนดที่สูงกว่าในด้านประสิทธิภาพของ PCB เนื่องจากสถานีฐานทำงานด้วยสัญญาณความถี่สูงและภาระการรับส่งข้อมูลจำนวนมาก

Aisen Electronics ผลิตบอร์ดสื่อสารหลายชั้นสำหรับหน่วยสถานีฐาน 5G ซึ่งรวมถึงบอร์ด RF บอร์ดจ่ายไฟ โมดูลควบคุมเสาอากาศ และบอร์ดประมวลผลสัญญาณ

โดยทั่วไปแล้ว PCB เหล่านี้จะใช้วัสดุความถี่สูงและความเร็วสูงพร้อมคุณสมบัติไดอิเล็กตริกที่ควบคุมได้ ในระหว่างการผลิต กระบวนการสำคัญ เช่น การควบคุมการเคลือบ การเจาะด้วยเลเซอร์ การชุบทองแดง และการทดสอบความต้านทาน ได้รับการปรับให้เหมาะสมเพื่อรักษาความสม่ำเสมอของสัญญาณในโครงสร้างหลายชั้นที่ซับซ้อน

ความสามารถทั่วไป:

• • จำนวนชั้น: สูงสุด 40 ชั้น
• • ความกว้าง/ระยะห่างบรรทัดขั้นต่ำ: 2/2mil
• • ความเข้ากันได้ของวัสดุความถี่สูง
• • การผลิตอิมพีแดนซ์ที่มีการควบคุม
• • การส่งสัญญาณสูญเสียต่ำ

PCB การสื่อสารด้วยแสง

อุปกรณ์สื่อสารด้วยแสงต้องใช้โซลูชัน PCB ที่รองรับการแปลงสัญญาณไฟฟ้าความเร็วสูงระหว่างโมดูลออปติคัล โปรเซสเซอร์ และระบบเครือข่าย

PCB การสื่อสารด้วยแสงต่างจากบอร์ดสื่อสารทั่วไปตรงที่ต้องใช้รูปแบบวงจรที่แม่นยำอย่างยิ่ง เนื่องจากสัญญาณความเร็วสูงมีความไวต่อการสูญเสียการส่งสัญญาณและการรบกวนทางแม่เหล็กไฟฟ้า

Aisen Electronics ผลิต PCB การสื่อสารแบบออปติกสำหรับการใช้งานต่างๆ เช่น ตัวรับส่งสัญญาณแบบออปติคัล โมดูลการส่งข้อมูล และอุปกรณ์เครือข่าย

เน้นการผลิต:

• • ความหนาอิเล็กทริกคงที่
• • การสร้างวงจรแบบละเอียด
• • การเชื่อมต่อโครงข่ายที่มีความหนาแน่นสูง
• • โครงสร้างไมโครเวียที่เชื่อถือได้
• • การรักษาพื้นผิวสำหรับ HF

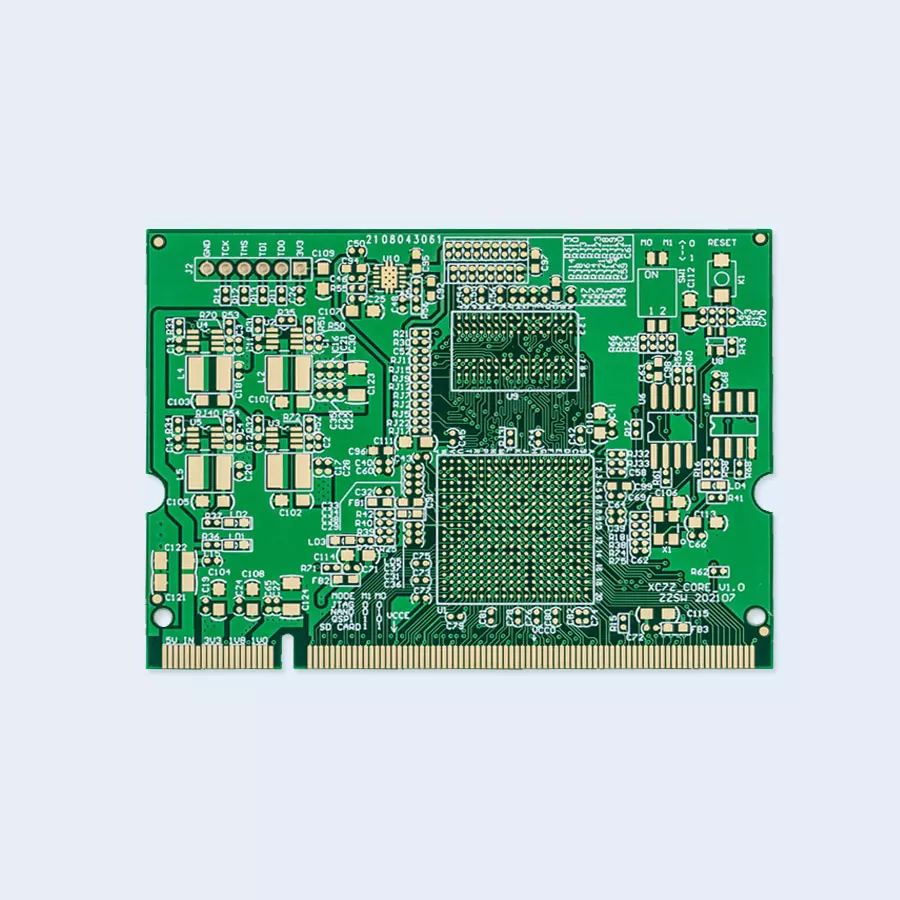

PCB อุปกรณ์เครือข่าย

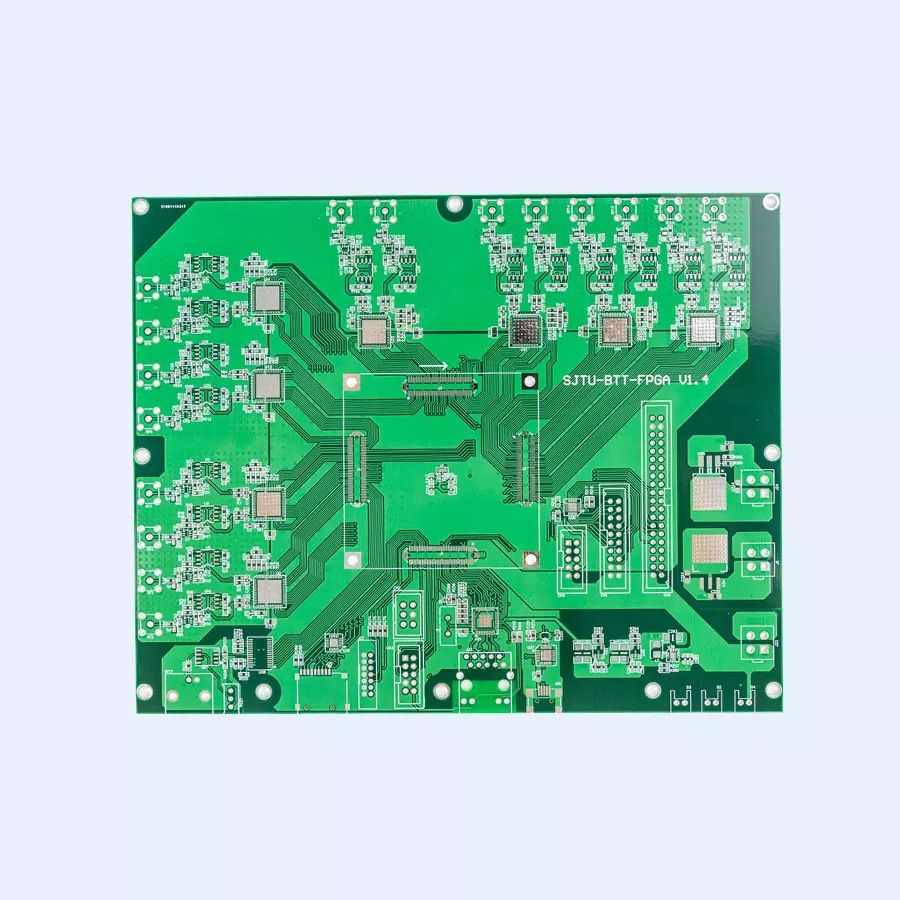

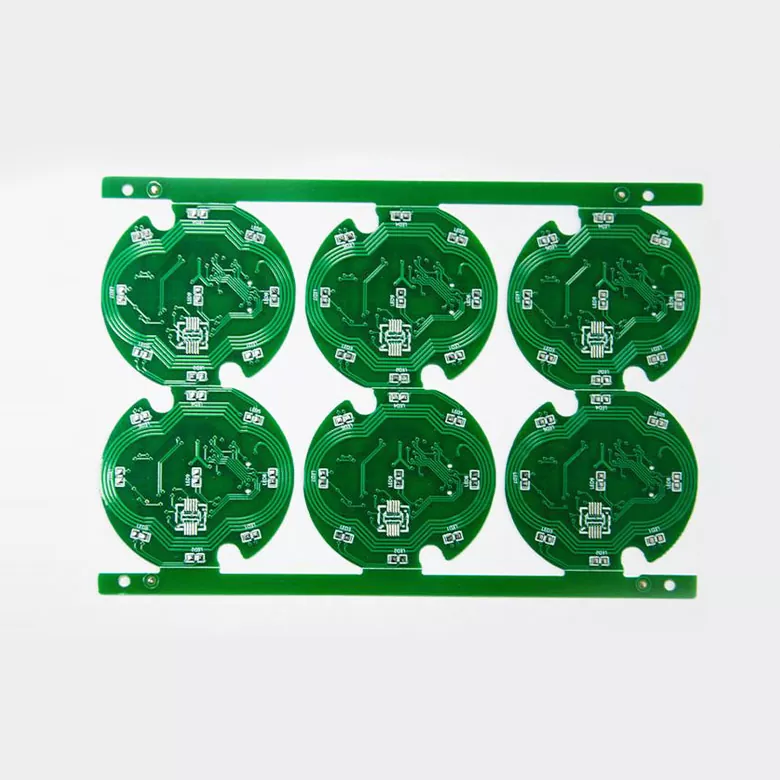

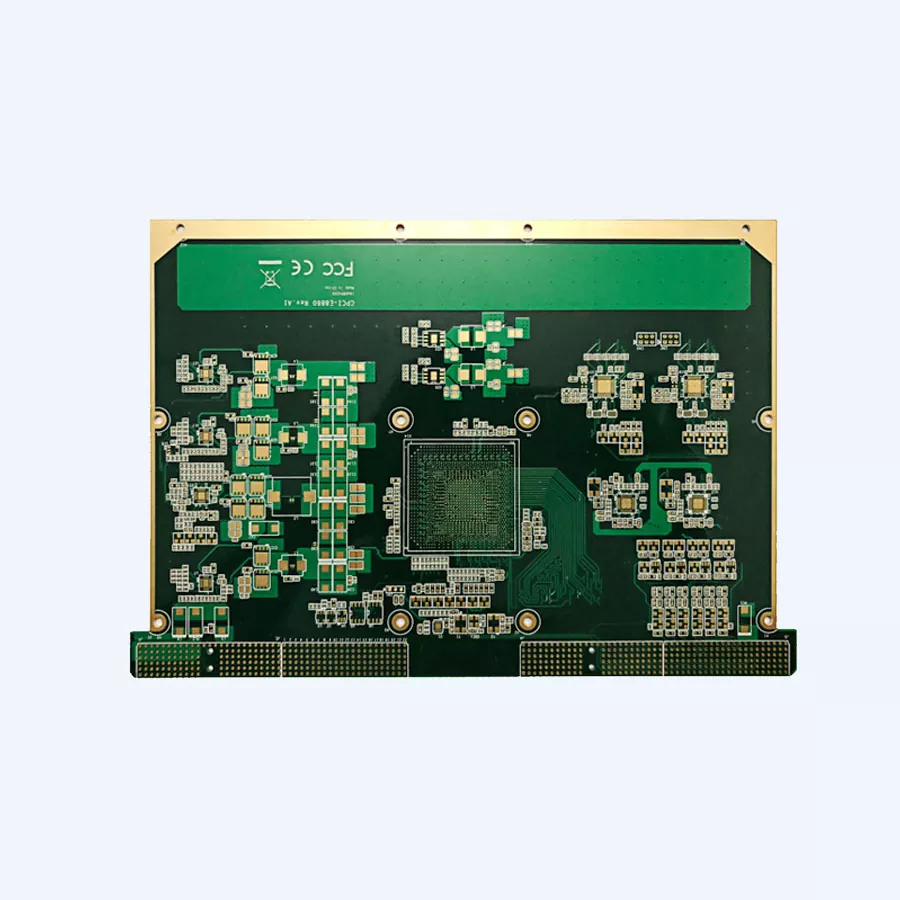

เราเตอร์ สวิตช์ เซิร์ฟเวอร์ และอุปกรณ์สื่อสารข้อมูลต้องใช้ PCB ที่สามารถจัดการการประมวลผลข้อมูลความเร็วสูงอย่างต่อเนื่อง

Aisen Electronics ผลิต PCB อุปกรณ์เครือข่ายโดยใช้โครงสร้างหลายชั้นที่ออกแบบมาสำหรับสัญญาณดิจิตอลความเร็วสูง บอร์ดเหล่านี้มักจะรวมส่วนประกอบที่มีความหนาแน่นสูง แพ็คเกจ BGA และเครือข่ายการกระจายพลังงานที่ซับซ้อน

การรวมกันของการผลิต PCB และการประกอบ PCBA ช่วยให้ลูกค้าลดการประสานงานของซัพพลายเออร์และปรับปรุงความสอดคล้องของผลิตภัณฑ์

การสนับสนุนกระบวนการ:

• • การผลิตหลายชั้น 8-20 ชั้น
• • BGA และการประกอบแบบละเอียด
• • การกำหนดเส้นทางความหนาแน่นสูง
• • การตรวจสอบด้วยแสงอัตโนมัติ
• • การทดสอบสมรรถนะทางไฟฟ้า

PCB การสื่อสาร IoT

อุปกรณ์ IoT ต้องการขนาด PCB ที่เล็กกว่าในขณะที่รวมโมดูลการสื่อสารไร้สาย เซ็นเซอร์ โปรเซสเซอร์ และวงจรการจัดการพลังงานเข้าด้วยกัน

Aisen Electronics นำเสนอโซลูชัน PCB ขนาดกะทัดรัดสำหรับเทอร์มินัลอัจฉริยะ เซ็นเซอร์ไร้สาย อุปกรณ์เกตเวย์ และระบบควบคุมอัจฉริยะ

เทคโนโลยี Rigid-flex เหมาะอย่างยิ่งสำหรับอุปกรณ์สื่อสารที่สวมใส่ได้และผลิตภัณฑ์อิเล็กทรอนิกส์ขนาดกะทัดรัดซึ่งมีพื้นที่ติดตั้งจำกัด

โซลูชั่นที่มีให้:

• • การออกแบบหลายชั้นย่อส่วน
• • โครงสร้างไมโครเวีย HDI
• • ตัวเลือกที่ยืดหยุ่นและยืดหยุ่นได้
• • บริการประกอบ SMT
• • การเพิ่มประสิทธิภาพวงจรพลังงานต่ำ

การควบคุมความต้านทาน

ทีมผู้ผลิตควบคุมความกว้างของเส้น ความหนาไดอิเล็กทริก ความหนาของทองแดง และพารามิเตอร์ของวัสดุ เพื่อรักษาประสิทธิภาพอิมพีแดนซ์ให้คงที่

ความน่าเชื่อถือของไมโครเวีย

บอร์ดสื่อสาร HDI อาศัยไมโครเวียที่เจาะด้วยเลเซอร์ Aisen Electronics ใช้กระบวนการเจาะด้วยเลเซอร์และการชุบด้วยไฟฟ้าขั้นสูงเพื่อปรับปรุงความน่าเชื่อถือในระหว่างการหมุนเวียนด้วยความร้อนและการทำงานในระยะยาว

การป้องกันความสมบูรณ์ของสัญญาณ

ความสม่ำเสมอของทองแดงบนพื้นผิว ความแม่นยำในการแกะสลัก และการจัดตำแหน่งชั้นได้รับการควบคุมเพื่อลดการลดทอนสัญญาณและปรับปรุงประสิทธิภาพการส่งข้อมูลความเร็วสูง

การใช้งาน PCBA การสื่อสาร:

• โมดูลการสื่อสารไร้สาย
• หน่วยควบคุมเครือข่าย
• อุปกรณ์ส่งข้อมูล
• เกตเวย์ IoT
• สถานีสื่อสารทางอุตสาหกรรม

ความสามารถในการประกอบ:

• การรองรับส่วนประกอบที่มีระยะพิทช์ละเอียด
• การประกอบแพ็คเกจ BGA
• การประกอบอุปกรณ์ขนาดกะทัดรัด
• การตรวจสอบอัตโนมัติ
• การทดสอบการทำงาน

อุปกรณ์ตรวจสอบ:

• การตรวจสอบด้วยแสงอัตโนมัติของ AOI
• การตรวจสอบภาพ AVI
• การตรวจเอ็กซ์เรย์
• การทดสอบความต้านทาน
• การทดสอบกระแสสูง
• การวิเคราะห์ทางโลหะวิทยา
• การตรวจสอบหลุม
• การวัดความหนาของทองแดง

เป้าหมายคุณภาพ:

• ผลผลิตของผลิตภัณฑ์≥99.8%
• อัตราการส่งมอบตรงเวลา≥99%
• อัตราการร้องเรียนของลูกค้า≤0.5%

มากถึง 40 ชั้นสำหรับการออกแบบที่ซับซ้อน

โซลูชันที่มีความหนาแน่นสูงและยืดหยุ่น

บริการทดสอบ PCB + SMT +

PCB ประเภทใดที่มักใช้ในอุปกรณ์สื่อสาร?

อุปกรณ์สื่อสารมักจะใช้ PCB หลายชั้น, HDI PCB และ PCB ความถี่สูง เนื่องจากโครงสร้างเหล่านี้ให้ความหนาแน่นของสายไฟสูงกว่าและประสิทธิภาพการส่งสัญญาณดีขึ้น

Aisen สามารถผลิต PCB การสื่อสารความถี่สูงได้หรือไม่

ใช่. Aisen Electronics สนับสนุนการผลิต PCB ความถี่สูงและความเร็วสูงด้วยกระบวนการควบคุมความต้านทานและโซลูชันวัสดุที่เหมาะสม

PCB การสื่อสารของคุณสามารถรองรับเลเยอร์จำนวนเท่าใด

Aisen Electronics ผลิต PCB การสื่อสารตั้งแต่ 1 ถึง 40 ชั้นตามความต้องการการออกแบบของลูกค้า

คุณมีชุดประกอบ PCBA การสื่อสารหรือไม่?

ใช่. Aisen Electronics ให้บริการการผลิต PCB ร่วมกับบริการประกอบ SMT และ DIP

วิธีการตรวจสอบใดที่ใช้ในการควบคุมคุณภาพ?

การตรวจสอบประกอบด้วย AOI, AVI, การตรวจสอบด้วยรังสีเอกซ์, การทดสอบความต้านทาน, การวัดความหนาของทองแดง และการทดสอบทางไฟฟ้า

คุณสามารถผลิต HDI PCB สำหรับการใช้งาน 5G ได้หรือไม่

ใช่. การผลิต HDI PCB เป็นหนึ่งในความสามารถหลักของ Aisen Electronics และเหมาะสำหรับอุปกรณ์สื่อสาร 5G ขนาดกะทัดรัด
