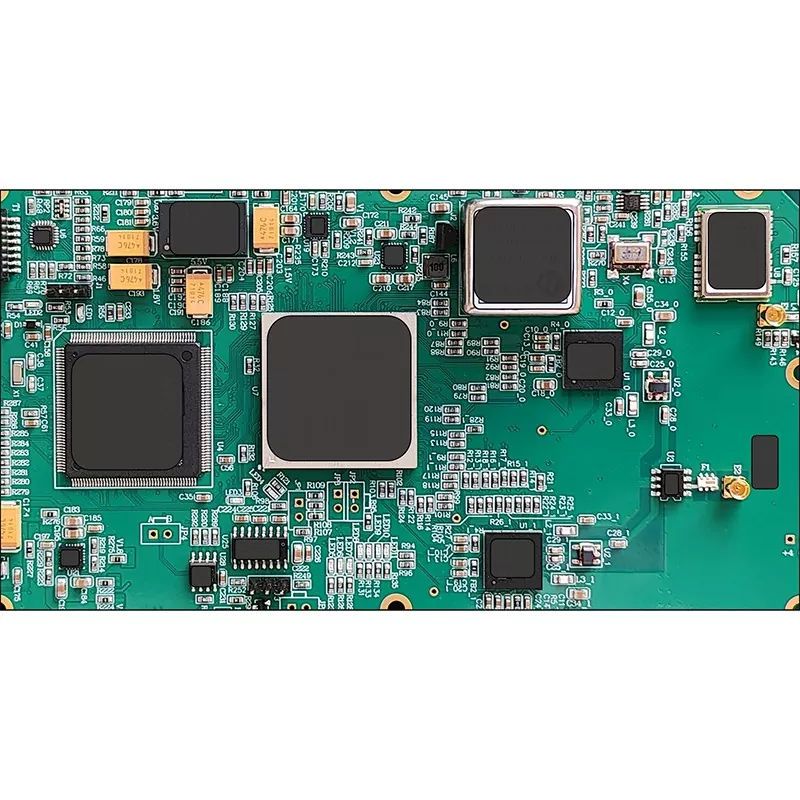

เซอร์โวมอเตอร์ PCB

ระบบเซอร์โวมอเตอร์ถูกนำมาใช้กันอย่างแพร่หลายในอุปกรณ์อัตโนมัติซึ่งความแม่นยำของตำแหน่ง ความเร็วในการตอบสนอง และความเสถียรในระยะยาวเป็นสิ่งสำคัญ แผงวงจรภายในเซอร์โวไดรฟ์ทำหน้าที่เป็นแพลตฟอร์มเชื่อมต่อระหว่างโมดูลกำลัง หน่วยควบคุม เซ็นเซอร์ป้อนกลับ และอินเทอร์เฟซการสื่อสาร ซึ่งส่งผลโดยตรงต่อประสิทธิภาพของระบบ

เซินเจิ้น Aisen Electronics Co., Ltd. เชี่ยวชาญในการผลิต PCB เซอร์โวมอเตอร์แบบกำหนดเองสำหรับระบบอัตโนมัติทางอุตสาหกรรม หุ่นยนต์ อุปกรณ์ CNC เครื่องจักรเซมิคอนดักเตอร์ และระบบควบคุมความแม่นยำ ด้วยประสบการณ์การผลิต PCB กว่า 20 ปี Aisen นำเสนอโซลูชัน PCB และ PCBA ที่เชื่อถือได้โดยพิจารณาจากความสามารถในการผลิตขั้นสูง การสนับสนุนด้านวิศวกรรม และการจัดการคุณภาพที่เข้มงวด

PCB ของเซอร์โวมอเตอร์ต่างจากแผงควบคุมทั่วไป จำเป็นต้องจัดการกับสัญญาณสวิตชิ่งความถี่สูง การส่งกระแสสูง ความเครียดจากความร้อน และการสื่อสารป้อนกลับที่ละเอียดอ่อน Aisen ผสมผสานเทคโนโลยี PCB หลายชั้น การประมวลผลทองแดงหนัก ความสามารถในการผลิต HDI และวิธีการทดสอบระดับมืออาชีพ เพื่อรองรับการใช้งานควบคุมการเคลื่อนไหวที่มีความต้องการสูง

ตั้งแต่การตรวจสอบต้นแบบไปจนถึงการผลิตในปริมาณมาก Aisen ทำงานร่วมกับลูกค้าทั่วโลกเพื่อเพิ่มประสิทธิภาพโครงสร้าง PCB เลือกวัสดุที่เหมาะสม และผลิตแผงวงจรที่ตรงตามข้อกำหนดด้านความน่าเชื่อถือทางอุตสาหกรรม

โซลูชันสำหรับการใช้งานที่มีการเคลื่อนไหวอย่างแม่นยำ

โดยทั่วไประบบเซอร์โวจะถูกติดตั้งในอุปกรณ์ที่มีข้อผิดพลาดของสัญญาณเพียงเล็กน้อยหรือการส่งกำลังที่ไม่เสถียรอาจส่งผลต่อความแม่นยำของเครื่องจักร การออกแบบ PCB จำเป็นต้องประสานฟังก์ชันหลายอย่าง รวมถึงการควบคุมมอเตอร์ไดรฟ์ การประมวลผลป้อนกลับของตัวเข้ารหัส การส่งผ่านการสื่อสาร และการจัดการพลังงาน

โซลูชัน PCB ของ Aisen เซอร์โวมอเตอร์ถูกนำไปใช้ใน:

ด้วยโครงร่างวงจรที่ได้รับการปรับปรุง การออกแบบความต้านทานที่ควบคุม และกระบวนการผลิตที่เชื่อถือได้ Aisen ช่วยให้ลูกค้าปรับปรุงความเสถียรของอุปกรณ์และประสิทธิภาพการดำเนินงาน

ความสามารถในการผลิตและความแข็งแกร่งในการผลิต

Shenzhen Aisen Electronics Co., Ltd. ดำเนินธุรกิจโรงงานผลิตขนาด 50,000 ตารางเมตร พร้อมด้วยสายการผลิต 20 สาย และกำลังการผลิตแผงวงจรประมาณ 2 ล้านตารางเมตรต่อปี

บริษัทมุ่งเน้นไปที่การผลิต PCB ที่มีความแม่นยำสูง ซึ่งรวมถึง PCB แบบแข็ง 1-40 ชั้น บอร์ดแบบแข็งยืดหยุ่น บอร์ด HDI บอร์ดความถี่สูง PCB ที่ทำจากอลูมิเนียม และบอร์ดทองแดงหนัก

ความสามารถในการผลิตของ Aisen ประกอบด้วย:

ด้วยอุปกรณ์การผลิตขั้นสูง รวมถึงเครื่องเจาะ CNC ที่มีความแม่นยำสูงและระบบตรวจสอบอัตโนมัติ Aisen รองรับทั้งการพัฒนาต้นแบบและการผลิตขนาดใหญ่

ข้อควรพิจารณาเกี่ยวกับสมรรถนะทางไฟฟ้าและการออกแบบ

แอปพลิเคชันควบคุมเซอร์โวรวมวงจรกำลังและสัญญาณอิเล็กทรอนิกส์ที่ละเอียดอ่อนไว้ในพื้นที่ PCB ที่จำกัด การออกแบบที่เชื่อถือได้ต้องพิจารณาอย่างรอบคอบถึงความจุกระแสไฟฟ้า การส่งสัญญาณ การกระจายความร้อน และความเข้ากันได้ทางแม่เหล็กไฟฟ้า

วงจรไฟฟ้าและการจัดการกระแสไฟฟ้า

เซอร์โวไดรฟ์มักพบกับการเปลี่ยนแปลงของกระแสอย่างรวดเร็วในระหว่างการเร่งความเร็ว การเบรก และการเปลี่ยนแปลงของโหลด หากการออกแบบทองแดง PCB ไม่เพียงพอ การสร้างความร้อนที่มากเกินไปอาจส่งผลต่อความน่าเชื่อถือของระบบ

Aisen รองรับการผลิต PCB ทองแดงหนักด้วยความหนาทองแดงสูงสุด 6 ออนซ์ เทคโนโลยีนี้ปรับปรุงขีดความสามารถในการรองรับในปัจจุบัน และช่วยรักษาการทำงานที่เสถียรในการใช้งานที่ใช้พลังงานมาก

การประเมินทางวิศวกรรมประกอบด้วยการเลือกความหนาของทองแดง การคำนวณความกว้างของราง ผ่านการปรับโครงสร้างให้เหมาะสม และการออกแบบการกระจายพลังงานเพื่อให้ตรงตามเงื่อนไขการทำงานเฉพาะ

สัญญาณตอบรับและความน่าเชื่อถือในการสื่อสาร

ระบบเซอร์โวอาศัยสัญญาณตอบรับที่แม่นยำจากตัวเข้ารหัสและเซ็นเซอร์ การกำหนดเส้นทางที่ไม่ดีหรือการรบกวนทางแม่เหล็กไฟฟ้าอาจลดความแม่นยำของตำแหน่งหรือส่งผลต่อความเสถียรของการสื่อสาร

Aisen นำเสนอโซลูชั่น PCB ที่รองรับ:

• วงจรป้อนกลับของเอ็นโค้ดเดอร์
• สามารถสื่อสารได้
• อินเตอร์เฟซ RS485
• การเชื่อมต่ออีเธอร์เน็ตอุตสาหกรรม
• การส่งสัญญาณความเร็วสูง

Aisen ช่วยรักษาการสื่อสารที่เชื่อถือได้ระหว่างตัวควบคุม ไดรฟ์ และมอเตอร์ ด้วยการวางซ้อนเลเยอร์ โครงสร้างกราวด์ การควบคุมอิมพีแดนซ์ และการออกแบบการแยกสัญญาณที่ได้รับการปรับปรุงอย่างเหมาะสม

การควบคุมความร้อนสำหรับการใช้งานระยะยาว

การทำงานอย่างต่อเนื่องในสภาพแวดล้อมทางอุตสาหกรรมจะก่อให้เกิดความร้อนจากส่วนประกอบด้านพลังงานและอุปกรณ์สวิตชิ่ง การจัดการระบายความร้อนที่มีประสิทธิภาพเป็นสิ่งสำคัญสำหรับการรักษาประสิทธิภาพของ PCB และยืดอายุการใช้งานของอุปกรณ์

Aisen ใช้วิธีการออกแบบการระบายความร้อนที่แตกต่างกันตามความต้องการใช้งาน รวมถึงชั้นทองแดงหนา จุดผ่านความร้อน การปรับสมดุลทองแดง และการเลือกใช้วัสดุที่เหมาะสม

สำหรับสภาพแวดล้อมที่มีอุณหภูมิสูง วิศวกรอาจแนะนำวัสดุ TG สูงหรือโครงสร้าง PCB แบบกำหนดเองเพื่อปรับปรุงความต้านทานความร้อน

การเลือกวัสดุตามเงื่อนไขการใช้งาน

ระบบเซอร์โวที่แตกต่างกันมีข้อกำหนดทางไฟฟ้าและสิ่งแวดล้อมที่แตกต่างกัน Aisen ให้คำแนะนำวัสดุตามอุณหภูมิในการทำงาน ความต้องการพลังงาน ความถี่ของสัญญาณ และอายุการใช้งานที่คาดหวัง

กระบวนการผลิตที่มีการควบคุม

แผงวงจรเซอร์โวรวมระบบส่งกำลัง สัญญาณควบคุม และฟังก์ชันการสื่อสารเข้าด้วยกัน ขั้นตอนการผลิตแต่ละขั้นตอนต้องมีการควบคุมกระบวนการที่เข้มงวดเพื่อให้มั่นใจถึงประสิทธิภาพทางไฟฟ้าและความสม่ำเสมอในการผลิต

การทบทวนทางวิศวกรรมก่อนการผลิต

ก่อนเริ่มการผลิต วิศวกรของ Aisen จะตรวจสอบไฟล์การออกแบบของลูกค้า รวมถึงไฟล์ Gerber ข้อมูลจำเพาะของ PCB ข้อกำหนดในการซ้อน และข้อมูล BOM

การทบทวนทางวิศวกรรมจะประเมิน:

• ความสามารถในการผลิตวงจร
• โครงสร้างเส้นทางสัญญาณ
• การออกแบบระบายความร้อน
• การกระจายอำนาจ
• ความเป็นไปได้ในการผลิต

กระบวนการนี้ช่วยระบุความเสี่ยงในการผลิตที่อาจเกิดขึ้นก่อนการผลิตจำนวนมาก

การสร้างวงจรที่แม่นยำ

สำหรับบอร์ดหลายชั้น ชั้นในถูกสร้างขึ้นผ่านกระบวนการสร้างภาพ การแกะสลัก และการตรวจสอบที่มีความแม่นยำ

การควบคุมการผลิตขั้นสูงช่วยให้มั่นใจได้ว่า:

• รูปแบบวงจรที่แม่นยำ
• การจัดตำแหน่งเลเยอร์ที่เสถียร
• การเชื่อมต่อไฟฟ้าที่เชื่อถือได้

การตรวจสอบ AOI ดำเนินการระหว่างการผลิตเพื่อตรวจจับข้อบกพร่องที่อาจเกิดขึ้นตั้งแต่ระยะแรก

การติดชั้นและการเจาะรู

โครงสร้างหลายชั้นถูกเชื่อมติดกันภายใต้สภาวะอุณหภูมิและความดันที่ควบคุมได้

เทคโนโลยีการเจาะ CNC ถูกนำมาใช้เพื่อสร้างรูทะลุและจุดผ่านที่เชื่อถือได้ เพื่อให้มั่นใจว่ามีการเชื่อมต่อที่เหมาะสมระหว่างชั้น PCB

สำหรับการออกแบบที่ซับซ้อน การเจาะที่แม่นยำช่วยให้ได้เส้นทางที่กะทัดรัดและปรับปรุงประสิทธิภาพทางไฟฟ้า

การชุบทองแดงและการรักษาพื้นผิว

การชุบทองแดงสร้างการเชื่อมต่อที่เชื่อถือได้ระหว่างชั้น PCB และปรับปรุงความสามารถในการส่งกระแสไฟ

Aisen ควบคุมความสม่ำเสมอของความหนาของทองแดงตลอดการผลิต พื้นผิวที่มีจำหน่าย ได้แก่ ENIG, HASL, OSP, Immersion Silver และ Immersion Tin ตามความต้องการของลูกค้า

การตรวจสอบและการตรวจสอบทางไฟฟ้า

ก่อนจัดส่ง แต่ละบอร์ดจะต้องผ่านขั้นตอนการตรวจสอบที่ครอบคลุม

การทดสอบประกอบด้วย:

• การตรวจสอบเอโอไอ
• การทดสอบโพรบบิน
• การทดสอบความต่อเนื่องทางไฟฟ้า
• การตรวจสอบมิติ
• การตรวจสอบลักษณะที่ปรากฏขั้นสุดท้าย

การตรวจสอบคุณภาพเหล่านี้ช่วยให้มั่นใจได้ว่าผลิตภัณฑ์ที่จัดส่งตรงตามข้อกำหนดของลูกค้า

บริการประกอบ PCB แบบครบวงจร

นอกจากการผลิต PCB แล้ว บริษัท เซินเจิ้น Aisen Electronics Co., Ltd. ยังให้บริการการผลิต PCBA ครบวงจรเพื่อช่วยให้ลูกค้าจัดการซัพพลายเออร์ได้ง่ายขึ้น

ความสามารถในการประกอบประกอบด้วยการวางตำแหน่ง SMT การประกอบผ่านรู การจัดหาส่วนประกอบ และการทดสอบการทำงาน

ไอเซนรองรับ:

รูปแบบการผลิตแบบครบวงจรนี้ช่วยให้ลูกค้าสามารถย้ายจากการตรวจสอบต้นแบบไปสู่การผลิตเชิงพาณิชย์ได้อย่างมีประสิทธิภาพ

การสนับสนุนด้านวิศวกรรมสำหรับโครงการที่กำหนดเอง

ระบบเซอร์โวทุกระบบมีข้อกำหนดที่แตกต่างกันขึ้นอยู่กับประเภทของมอเตอร์ สภาพแวดล้อมการทำงาน วิธีการควบคุม และระดับกำลัง

Aisen ให้การสนับสนุนด้านวิศวกรรมตลอดกระบวนการพัฒนา รวมถึงการเพิ่มประสิทธิภาพ PCB stack-up การเลือกวัสดุ การปรับปรุงวงจรไฟฟ้า และการวิเคราะห์ความเป็นไปได้ในการผลิต

สำหรับการใช้งานการควบคุมการเคลื่อนไหวที่มีประสิทธิภาพสูง วิศวกรจะประเมิน:

• ข้อกำหนดในปัจจุบัน
• สภาวะการกระจายความร้อน
• ความเสี่ยงในการรบกวนสัญญาณ
• ข้อกำหนดด้านการสื่อสาร
• ความน่าเชื่อถือในการผลิต

ความร่วมมือนี้ช่วยให้ลูกค้าลดความเสี่ยงในการพัฒนาและปรับปรุงความสอดคล้องของผลิตภัณฑ์

การจัดการคุณภาพตลอดการผลิต

แอปพลิเคชันเซอร์โวมักจะทำงานในสภาพแวดล้อมอุตสาหกรรมที่ความน่าเชื่อถือของ PCB ส่งผลโดยตรงต่อประสิทธิภาพของอุปกรณ์

เซินเจิ้น Aisen Electronics Co., Ltd. ปฏิบัติตามระบบการจัดการคุณภาพ ISO9001, ISO14001 และ IATF16949 ตลอดการผลิต

บริษัทรักษาวัตถุประสงค์ด้านคุณภาพที่เข้มงวด:

การจัดการคุณภาพครอบคลุมถึงการตรวจสอบวัสดุที่เข้ามา การตรวจสอบการผลิต และการตรวจสอบผลิตภัณฑ์ขั้นสุดท้าย

เหตุใดลูกค้าทั่วโลกจึงเลือก Aisen

ด้วยประสบการณ์การผลิต PCB มากกว่า 20 ปี บริษัท เซินเจิ้น Aisen Electronics Co., Ltd. ให้การสนับสนุนด้านการผลิตที่เชื่อถือได้สำหรับลูกค้าอุปกรณ์อิเล็กทรอนิกส์อุตสาหกรรมทั่วโลก

ข้อดีของไอเซน ได้แก่ :

โครงสร้างพื้นฐานการผลิตขั้นสูง

บริษัทเป็นเจ้าของโรงงานผลิต PCB ขนาดใหญ่พร้อมอุปกรณ์ที่ทันสมัย ​​สายการผลิตหลายสาย และระบบการตรวจสอบอย่างมืออาชีพ

ประสบการณ์ในการใช้งานที่มีความน่าเชื่อถือสูง

ผลิตภัณฑ์ Aisen PCB ใช้ในอุปกรณ์อิเล็กทรอนิกส์ในยานยนต์ ระบบควบคุมอุตสาหกรรม อุปกรณ์สื่อสาร 5G โมดูลกักเก็บพลังงาน อุปกรณ์ทางการแพทย์ และแอปพลิเคชันการผลิตอัจฉริยะ

ความสามารถในการผลิตที่ยืดหยุ่น

ไอเซนรองรับ:

การผลิตต้นแบบ
สั่งชุดเล็ก
การผลิตในปริมาณปานกลาง
การผลิตขนาดใหญ่

ความร่วมมือทางวิศวกรรม

ตั้งแต่การทบทวนการออกแบบเบื้องต้นไปจนถึงการผลิตขั้นสุดท้าย Aisen ทำงานอย่างใกล้ชิดกับลูกค้าเพื่อปรับปรุงประสิทธิภาพของ PCB ความสามารถในการผลิต และประสิทธิภาพการผลิต

คำถามที่พบบ่อย

เซอร์โวมอเตอร์ PCB คืออะไร?

เซอร์โวมอเตอร์ PCB เป็นแผงวงจรเฉพาะที่ใช้ในเซอร์โวไดรฟ์และระบบควบคุมการเคลื่อนไหว โดยจะจัดการการกระจายกำลัง สัญญาณควบคุม อินเทอร์เฟซการสื่อสาร และสัญญาณป้อนกลับที่จำเป็นสำหรับการทำงานของมอเตอร์ที่แม่นยำ

PCB ประเภทใดที่มักใช้ในระบบเซอร์โว?

การใช้งานของเซอร์โวโดยทั่วไปจะใช้ PCB หลายชั้น PCB ทองแดงหนา บอร์ด HDI และวัสดุ TG สูง ขึ้นอยู่กับความต้องการพลังงาน ความซับซ้อนของวงจร และสภาพแวดล้อม

Aisen สามารถผลิตบอร์ดแบบกำหนดเองสำหรับการใช้งานเซอร์โวได้หรือไม่

ใช่. เซินเจิ้น Aisen Electronics Co., Ltd. ให้บริการการผลิต PCB แบบปรับแต่งตามความต้องการของลูกค้า ซึ่งรวมถึงจำนวนชั้น วัสดุ ความหนาของทองแดง ผิวสำเร็จ และความต้องการในการประกอบ

Aisen มีบริการประกอบหรือไม่?

ใช่. Aisen นำเสนอโซลูชั่น PCBA ครบวงจร รวมถึงการผลิต PCB, การประกอบ SMT, การจัดหาส่วนประกอบ, การทดสอบ และการตรวจสอบขั้นสุดท้าย

ต้องใช้ไฟล์อะไรบ้างในการเสนอราคา?

ลูกค้ามักจะให้:

ไฟล์เกอร์เบอร์
ข้อมูลจำเพาะของพีซีบี
ข้อกำหนดในการซ้อน
ไฟล์ BOM
ภาพวาดการประกอบ
ข้อกำหนดทางเทคนิค

Aisen สามารถผลิตการออกแบบทองแดงหนักได้หรือไม่?

ใช่. Aisen รองรับการผลิตทองแดงหนักที่มีความหนาทองแดงสูงสุด 6 ออนซ์สำหรับการใช้งานที่ต้องการความสามารถในปัจจุบันที่สูงขึ้นและประสิทธิภาพการระบายความร้อนที่ดีขึ้น

ขอโซลูชันแบบกำหนดเอง

เซินเจิ้น Aisen Electronics Co., Ltd. ให้บริการด้านการผลิต PCB ของเซอร์โวมอเตอร์และการประกอบ PCBA สำหรับระบบอัตโนมัติทางอุตสาหกรรม หุ่นยนต์ อุปกรณ์ CNC และระบบควบคุมการเคลื่อนไหวที่มีความแม่นยำ

ด้วยความสามารถในการผลิตขั้นสูง การสนับสนุนด้านวิศวกรรมระดับมืออาชีพ และการจัดการคุณภาพที่เข้มงวด Aisen ช่วยให้ลูกค้าทั่วโลกพัฒนาโซลูชันอิเล็กทรอนิกส์ที่เชื่อถือได้ตั้งแต่ต้นแบบไปจนถึงการผลิตจำนวนมาก

ติดต่อ Aisen วันนี้เพื่อหารือเกี่ยวกับข้อกำหนดโครงการของคุณ
