PCB การบินและอวกาศคุณภาพสูงและ PCBA สำหรับระบบการบินและอวกาศที่สำคัญ
ระบบอิเล็กทรอนิกส์ด้านการบินและอวกาศต้องการแผงวงจรที่รักษาประสิทธิภาพทางไฟฟ้าที่เสถียรภายใต้สภาวะการทำงานที่หนักหน่วง รวมถึงการสั่นสะเทือน ความแปรผันของอุณหภูมิ การส่งสัญญาณความถี่สูง และรอบการให้บริการที่ยาวนานเซินเจิ้น Aisen Electronics Co., Ltd.ให้บริการโซลูชั่นการผลิต PCB และ PCBA สำหรับการบินและอวกาศสำหรับระบบการบิน อุปกรณ์สื่อสารผ่านดาวเทียม โมดูลนำทาง อุปกรณ์อิเล็กทรอนิกส์ควบคุมการบิน และระบบทางอากาศไร้คนขับ
ด้วยประสบการณ์การผลิต PCB กว่า 20 ปี Aisen Electronics เชี่ยวชาญด้าน PCB หลายชั้น, PCB HDI, PCB แบบแข็ง และบริการประกอบ PCBA ที่มีความน่าเชื่อถือสูง ความสามารถในการผลิตของเราครอบคลุมถึงบอร์ดแบบแข็ง 1-40 ชั้น, PCB ความถี่สูง, บอร์ดแบบยืดหยุ่น และส่วนประกอบอิเล็กทรอนิกส์ที่ซับซ้อนที่ใช้ในระบบอิเล็กทรอนิกส์ขั้นสูง
ด้วยการสนับสนุนจากโรงงานผลิตขนาด 50,000 ตารางเมตร อุปกรณ์การผลิตอัตโนมัติ ระบบการจัดการคุณภาพ ISO9001, ISO14001 และ IATF16949 เราให้การสนับสนุนด้านวิศวกรรมตั้งแต่การตรวจสอบการออกแบบ PCB การเลือกวัสดุ การผลิต PCB การประกอบ SMT การทดสอบ และการจัดส่งขั้นสุดท้าย
ความสามารถในการผลิต PCB การบินและอวกาศ
Aisen Electronics มุ่งเน้นไปที่การควบคุมพารามิเตอร์ที่สำคัญ เช่น ความสม่ำเสมอของอิมพีแดนซ์ ความสม่ำเสมอของความหนาของทองแดง ความน่าเชื่อถือทางความร้อน และความเสถียรทางกลระหว่างการผลิต PCB
ความสามารถในการผลิต PCB สำหรับการบินและอวกาศของเราประกอบด้วย:
- การผลิต PCB หลายชั้น 1-40 ชั้น
- HDI PCB พร้อมเทคโนโลยีไมโครเวีย
- PCB แบบยืดหยุ่นสำหรับระบบอิเล็กทรอนิกส์ที่มีพื้นที่จำกัด
- PCB ความถี่สูงสำหรับการใช้งานการสื่อสาร RF
- PCB ทองแดงหนาสำหรับระบบควบคุมกำลัง
- การประกอบ PCBA ที่มีความน่าเชื่อถือสูงและการทดสอบการทำงาน
PCB หลายชั้นความน่าเชื่อถือสูงสำหรับระบบควบคุมการบินและอวกาศ
คอมพิวเตอร์ควบคุมการบิน ระบบนำทาง และตัวควบคุมอิเล็กทรอนิกส์ด้านการบินและอวกาศ ต้องการการส่งสัญญาณที่เสถียรและความน่าเชื่อถือในการปฏิบัติงานในระยะยาว PCB การบินและอวกาศหลายชั้นที่ผลิตโดย Aisen Electronics ได้รับการออกแบบด้วยโครงสร้างอิมพีแดนซ์ที่ควบคุม การซ้อนชั้นที่ปรับให้เหมาะสม และเทคโนโลยีการเจาะที่แม่นยำ
| รายการ | ความสามารถ |
|---|---|
| จำนวนชั้น | 1-40 ชั้น |
| ขนาด PCB สูงสุด | 730มม. × 630มม |
| ความหนาของพีซีบี | 0.3 มม.-5.0 มม |
| ความกว้าง/ระยะห่างบรรทัดขั้นต่ำ | 0.05 มม./0.05 มม |
| ความหนาทองแดงสูงสุด | 10ออนซ์ |
| การเจาะเครื่องกล | 0.15 มม.-6.5 มม |
| เลเซอร์ไมโครเวีย | 75μm-150μm |
ความสามารถเหล่านี้รองรับอุปกรณ์อิเล็กทรอนิกส์ด้านการบินและอวกาศที่ต้องการรูปแบบที่กะทัดรัด การเชื่อมต่อระหว่างกันที่มีความหนาแน่นสูง และประสิทธิภาพทางไฟฟ้าที่เสถียร
HDI Aerospace PCB สำหรับอุปกรณ์อิเล็กทรอนิกส์ Avionics ขั้นสูง
อุปกรณ์การบินและอวกาศสมัยใหม่ได้รวมฟังก์ชันการประมวลผลเพิ่มเติมไว้ในโมดูลอิเล็กทรอนิกส์ขนาดเล็ก เทคโนโลยี HDI PCB ช่วยให้มีความหนาแน่นของสายไฟสูงขึ้น ในขณะที่ลดขนาดบอร์ดและปรับปรุงประสิทธิภาพของสัญญาณ
Aisen Electronics ผลิตบอร์ด HDI ด้วย:
- โครงสร้าง HDI 1 ขั้นตอนและ 2 ขั้นตอน
- เทคโนโลยีการเจาะด้วยเลเซอร์ไมโครเวีย
- ความสามารถในการกำหนดเส้นทางแบบละเอียด
- การรวมส่วนประกอบที่มีความหนาแน่นสูง
การใช้งานทั่วไป:
PCB HDI 10 ชั้น
คุณสมบัติทางเทคนิค:
- ความกว้างของเส้น/ระยะห่าง: 3mil/2.5mil
- ความหนาของทองแดงรู: ≥18μm
- ความหนาของทองแดงพื้นผิว: 35-39μm
- การตกแต่งพื้นผิว: ทองคำแช่
พื้นที่ใช้งาน:
- โมดูลควบคุมการบินอัตโนมัติ
- หน่วยประมวลผลการบินและอวกาศ
- ระบบประมวลผลการนำทาง
Rigid-Flex PCB สำหรับอุปกรณ์อิเล็กทรอนิกส์ด้านการบินและอวกาศ
อุปกรณ์การบินและอวกาศมักต้องใช้ส่วนประกอบอิเล็กทรอนิกส์ที่พอดีกับพื้นที่การติดตั้งที่จำกัด ในขณะที่ยังคงความน่าเชื่อถือทางกลไว้ PCB แบบยืดหยุ่นผสมผสานความแข็งแกร่งของบอร์ดเข้ากับความสามารถในการปรับเปลี่ยนวงจรได้อย่างยืดหยุ่น ช่วยลดขั้วต่อและปรับปรุงความน่าเชื่อถือของระบบ
Aisen Electronics ผลิตบอร์ดแบบแข็งสำหรับ:
- เซ็นเซอร์การบินและอวกาศ
- โมดูลระบบการบินขนาดกะทัดรัด
- หน่วยอิเล็กทรอนิกส์ดาวเทียม
- ระบบควบคุมอากาศยานไร้คนขับ
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| โครงสร้างเลเยอร์ | 4-10 ชั้น |
| ความกว้างของเส้น/ระยะห่าง | 3ล้าน/3ล้าน |
| พื้นผิวทองแดง | 35±5μm |
| รูทองแดง | ≥15μm |
| การรักษาพื้นผิว | แช่ทอง |
เมื่อเปรียบเทียบกับการเชื่อมต่อสายเคเบิลและ PCB แบบเดิม เทคโนโลยีแบบยืดหยุ่นจะช่วยลดความซับซ้อนในการประกอบ และปรับปรุงความต้านทานต่อการสั่นสะเทือนและความเครียดทางกล
PCB การบินและอวกาศความถี่สูงสำหรับระบบการสื่อสาร
การสื่อสารผ่านดาวเทียม อุปกรณ์เรดาร์ และโมดูล RF ต้องใช้ PCB ที่มีคุณสมบัติไดอิเล็กทริกที่ควบคุมได้และความสมบูรณ์ของสัญญาณที่ดีเยี่ยม Aisen Electronics นำเสนอโซลูชันการผลิต PCB ความถี่สูงโดยใช้วัสดุพิเศษและกระบวนการผลิตที่มีการควบคุม
ข้อควรพิจารณาที่สำคัญ ได้แก่ :
- ค่าคงที่ไดอิเล็กทริกที่เสถียร
- การสูญเสียสัญญาณต่ำ
- ความต้านทานที่ควบคุมได้
- การลงทะเบียนเลเยอร์ที่แม่นยำ
PCB เหล่านี้เหมาะสำหรับ:
- เทอร์มินัลการสื่อสารผ่านดาวเทียม
- โมดูลส่งสัญญาณ RF
- ระบบไร้สายการบินและอวกาศ
- หน่วยอิเล็กทรอนิกส์เรดาร์
บริการประกอบ PCBA การบินและอวกาศ
นอกเหนือจากการผลิต PCB แล้ว Aisen Electronics ยังให้บริการการผลิต PCBA ครบวงจร รวมถึงการประกอบ SMT, การประกอบ DIP, การตรวจสอบ และการทดสอบการทำงาน
| รายการ | ความสามารถ |
|---|---|
| ขนาดพีซีบี | 50×50มม. - 810×490มม |
| ขนาดส่วนประกอบขั้นต่ำ | 0201 / 01005 |
| เส้นผ่านศูนย์กลาง BGA ขั้นต่ำ | 0.22มม |
| ความสูงของส่วนประกอบ SMT | สูงถึง 13 มม |
| การควบคุมความหนาของการวางประสาน | ±0.03มม |
| ความแม่นยำในการวางส่วนประกอบ | ≤0.10มม |
กระบวนการผลิตที่สมบูรณ์ประกอบด้วย:
- การตรวจสอบขาเข้าของ PCB
- การพิมพ์แบบวางประสาน
- ตำแหน่ง SMT
- การบัดกรีแบบรีโฟลว์
- การตรวจสอบเอโอไอ
- การตรวจเอ็กซ์เรย์
- การทดสอบการทำงาน
การควบคุมคุณภาพการผลิตสำหรับ PCB การบินและอวกาศ
อุปกรณ์อิเล็กทรอนิกส์ด้านการบินและอวกาศจำเป็นต้องมีกระบวนการผลิตที่ตรวจสอบย้อนกลับได้ Aisen Electronics ใช้การจัดการคุณภาพที่เข้มงวดตลอดการผลิต PCB
การตรวจสอบวัสดุ
มีการตรวจสอบวัสดุที่เข้ามาเพื่อ:
- ข้อมูลจำเพาะของลามิเนต
- ความหนาของทองแดง
- ความสม่ำเสมอของวัสดุ
- ประสิทธิภาพการระบายความร้อน
การตรวจสอบการผลิต
อุปกรณ์ตรวจสอบที่สำคัญประกอบด้วย:
- ระบบตรวจสอบด้วยแสง AOI
- เครื่องตรวจสอบภาพ AVI
- อุปกรณ์ตรวจสอบเอ็กซ์เรย์
- เครื่องทดสอบความต้านทาน
- กล้องจุลทรรศน์โลหะวิทยา
- เครื่องทดสอบกระแสไฟสูง
≥99.8%
ผลผลิตของผลิตภัณฑ์
ผลผลิตของผลิตภัณฑ์
≥99%
ส่งมอบตรงเวลา
ส่งมอบตรงเวลา
≤0.5%
อัตราการร้องเรียน
อัตราการร้องเรียน
≥99%
ความพึงพอใจของลูกค้า
ความพึงพอใจของลูกค้า
การใช้งาน PCB การบินและอวกาศ
โซลูชัน PCB และ PCBA สำหรับการบินและอวกาศของ Aisen Electronics ถูกนำมาใช้ใน:
ระบบเอวิโอนิกส์
- อุปกรณ์อิเล็กทรอนิกส์ควบคุมการบิน
- ระบบนำทาง
- โมดูลการสื่อสาร
- อุปกรณ์ตรวจสอบเครื่องบิน
การสื่อสารผ่านดาวเทียมและอวกาศ
- บอร์ดสื่อสารผ่านดาวเทียม
- โมดูลประมวลผลสัญญาณ
- หน่วยการจัดการพลังงาน
ยูเอวีอิเล็กทรอนิกส์
- เครื่องควบคุมการบินด้วยโดรน
- ระบบนำทางอัตโนมัติ
- โมดูลการประมวลผลเซ็นเซอร์
อุปกรณ์ทดสอบการบินและอวกาศ
- เครื่องมือวัด
- ระบบควบคุม
- แพลตฟอร์มการทดสอบทางอิเล็กทรอนิกส์
เหตุใดบริษัทการบินและอวกาศจึงเลือก Aisen Electronics
ความสามารถในการผลิต PCB และ PCBA ที่สมบูรณ์
Aisen Electronics แตกต่างจากซัพพลายเออร์เฉพาะ PCB เท่านั้น โดยนำเสนอการผลิตแบบครบวงจรตั้งแต่การผลิต PCB ไปจนถึงการประกอบอิเล็กทรอนิกส์ ซึ่งช่วยลดความเสี่ยงในการประสานงานของซัพพลายเออร์
อุปกรณ์การผลิตขั้นสูง
โรงงานของเราดำเนินการอุปกรณ์การผลิตขั้นสูง รวมถึงเครื่องเจาะด้วยเลเซอร์ของ Han, ไลน์แกะสลักจักรวาล, ไลน์ชุบทองแดง PTH อัตโนมัติ, ระบบรับแสง LDI และอุปกรณ์ตรวจสอบอัตโนมัติ
การสนับสนุนด้านวิศวกรรม
ทีมเทคนิคของเราให้การสนับสนุนในการเพิ่มประสิทธิภาพ PCB stack-up การเลือกวัสดุ การวิเคราะห์ความสมบูรณ์ของสัญญาณ การตรวจสอบความเป็นไปได้ในการผลิต และการตรวจสอบต้นแบบ
ประสบการณ์การผลิตระยะยาว
Aisen Electronics ก่อตั้งการดำเนินการผลิต PCB ตั้งแต่ปี 2004 โดยสั่งสมประสบการณ์ในด้าน PCB หลายชั้น, HDI, PCB แบบแข็ง และการผลิตอิเล็กทรอนิกส์ประสิทธิภาพสูง
คำถามที่พบบ่อยเกี่ยวกับการผลิต PCB การบินและอวกาศ
PCB ประเภทใดที่มักใช้ในอุปกรณ์อิเล็กทรอนิกส์การบินและอวกาศ
โดยทั่วไประบบการบินและอวกาศจะใช้ PCB หลายชั้น, HDI PCB, PCB แบบแข็ง และ PCB ความถี่สูง ขึ้นอยู่กับข้อกำหนดของสัญญาณ ขนาด และความน่าเชื่อถือ
Aisen Electronics สามารถผลิต PCB การบินและอวกาศชั้นสูงได้หรือไม่
ใช่. Aisen Electronics รองรับการผลิต PCB 1-40 เลเยอร์ด้วยเทคโนโลยีการเชื่อมต่อที่มีความหนาแน่นสูง
Aisen ให้บริการประกอบ PCBA สำหรับการบินและอวกาศหรือไม่
ใช่. เราให้บริการ SMT, DIP, การตรวจสอบ และการบริการประกอบ PCBA ครบวงจร
PCB การบินและอวกาศมีวิธีการทดสอบใดบ้าง
การทดสอบประกอบด้วย AOI การตรวจสอบด้วยรังสีเอกซ์ การทดสอบความต้านทาน การทดสอบทางไฟฟ้า และการวิเคราะห์วัสดุ
คุณสามารถรองรับต้นแบบ PCB การบินและอวกาศได้หรือไม่
ใช่. Aisen Electronics ให้บริการการผลิตต้นแบบและการผลิตจำนวนมากตามความต้องการของลูกค้า
- View as
PCB ระบบควบคุมยานอวกาศ
Aisen Electronics Co., Ltd. ผลิต PCB ระบบควบคุมยานอวกาศที่ออกแบบมาสำหรับอุปกรณ์อิเล็กทรอนิกส์ด้านการบินและอวกาศที่มีความน่าเชื่อถือสูง โซลูชัน PCB แบบหลายชั้นและ HDI ของเรารองรับการส่งสัญญาณที่แม่นยำ ความเสถียรทางความร้อน การควบคุมอิมพีแดนซ์ และความน่าเชื่อถือในการปฏิบัติงานในระยะยาวสำหรับการสื่อสาร การนำทาง และการควบคุมยานอวกาศ
PCB ระบบควบคุมดาวเทียม
เมื่อภารกิจดาวเทียมของคุณต้องการความน่าเชื่อถืออย่างแท้จริง การจัดเตรียม PCB ระบบควบคุมดาวเทียมของเราจะให้ความแม่นยำและความทนทานที่จำเป็นสำหรับการใช้งานระดับอวกาศ ที่ Shenzhen Aisen Electronics Co., Ltd. เราทราบมาว่าแต่ละส่วนประกอบในกรอบงานการควบคุมพรรคพวกจะต้องทำงานได้อย่างไม่มีที่ติในสภาพแวดล้อมที่ไม่เอื้ออำนวยของพื้นที่ การประดิษฐ์สิ่งของเฉพาะทางของเราผสมผสานนวัตกรรมที่ก้าวหน้าเข้ากับการควบคุมคุณภาพอย่างละเอียดเพื่อรับประกันชัยชนะของภารกิจของคุณตั้งแต่การส่งไปยังวงโคจร

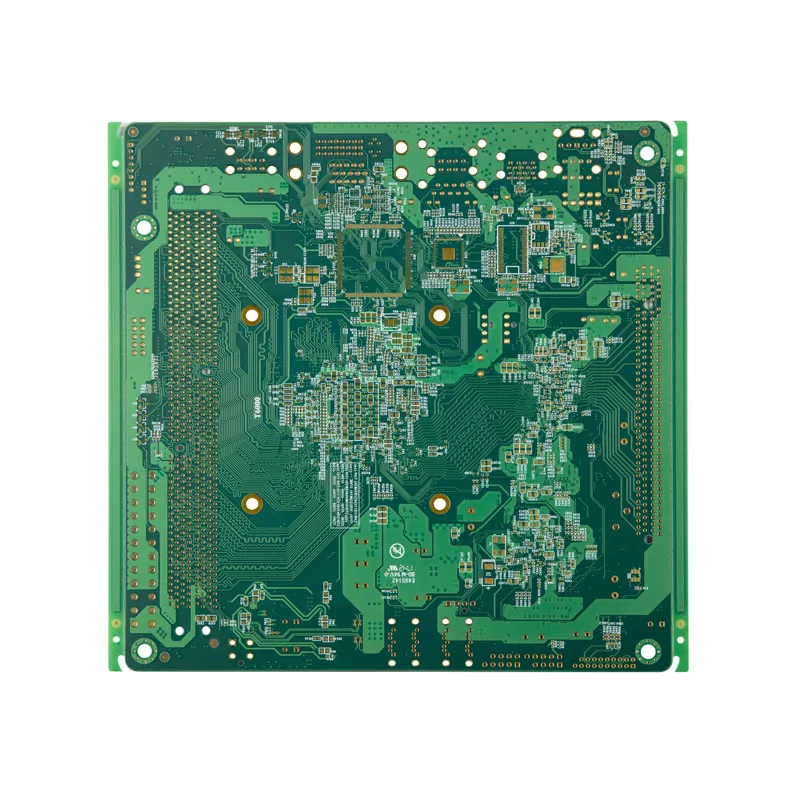

PCB ระบบควบคุมเครื่องบิน
Aisen Electronics Co., Ltd. ผลิต PCB ระบบควบคุมเครื่องบินที่ออกแบบมาสำหรับการใช้งานด้านการบินที่ต้องการการส่งสัญญาณที่เสถียร ความต้านทานการสั่นสะเทือน และความน่าเชื่อถือในระยะยาว โซลูชัน PCB แบบหลายชั้น, HDI และควบคุมอิมพีแดนซ์ของเรารองรับโมดูลควบคุมการบิน ระบบนำทาง และหน่วยควบคุมอิเล็กทรอนิกส์ด้วยกระบวนการผลิตและการทดสอบที่เข้มงวด

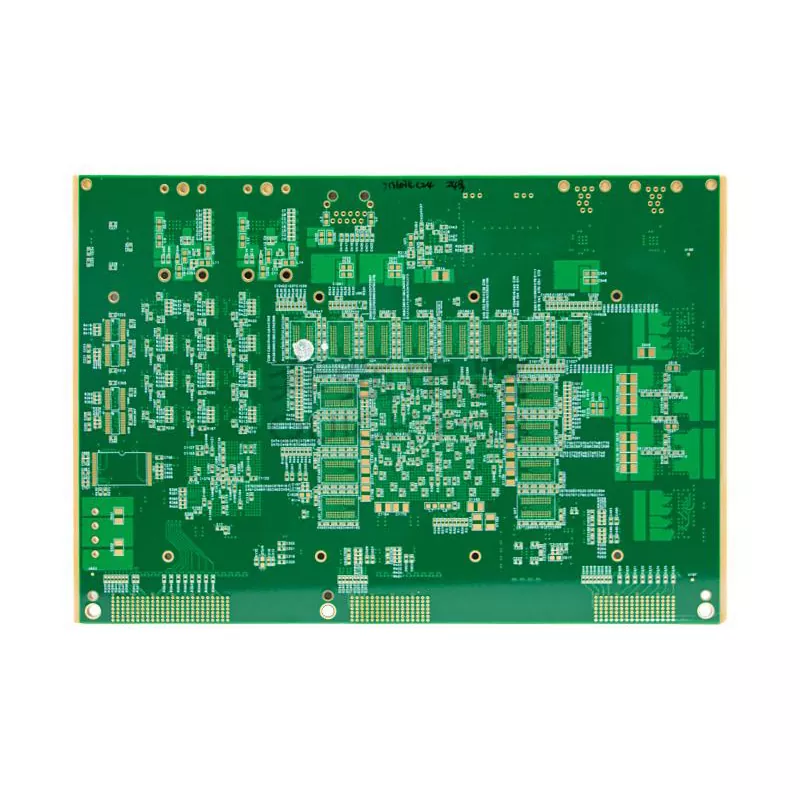

PCB การสื่อสารยานอวกาศ
เมื่อคุณออกแบบภารกิจอวกาศยุคใหม่ คุณต้องมีการเตรียม PCB สำหรับการสื่อสารของยานอวกาศที่ถ่ายทอดคุณภาพที่ไม่เปลี่ยนแปลงในสถานการณ์ที่เลวร้ายที่สุด ที่ Shenzhen Aisen Electronics Co., Ltd. เราทราบมาว่ากรอบการสื่อสารคือความช่วยเหลือจากรถรับส่งใดๆ ความสามารถในการประดิษฐ์ที่ก้าวหน้าของเรารับประกันว่าสินค้าของคุณตรงตามความต้องการอย่างละเอียดของการตรวจสอบอวกาศ ตั้งแต่การส่งธงเบื้องต้นไปจนถึงการสื่อสารในอวกาศอย่างลึกซึ้ง

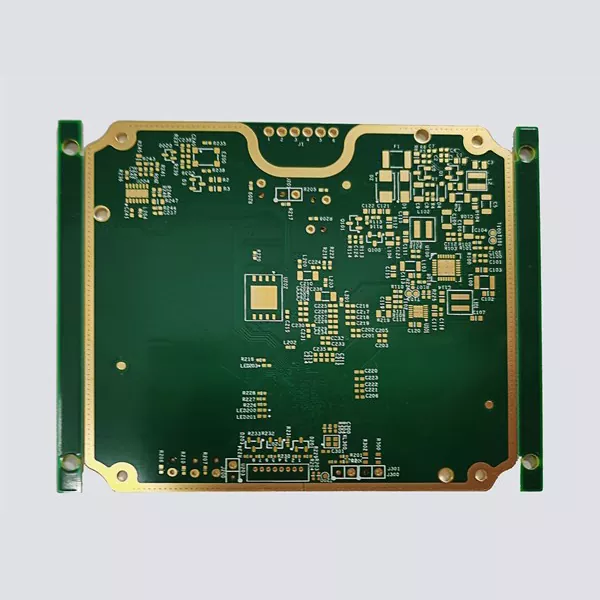

PCB การสื่อสารผ่านดาวเทียม
Aisen Electronics Co., Ltd. ให้บริการโซลูชันการผลิต PCB การสื่อสารผ่านดาวเทียมสำหรับอุปกรณ์อิเล็กทรอนิกส์ด้านการบินและอวกาศ รองรับบอร์ดหลายชั้น โครงสร้าง HDI การออกแบบความต้านทานแบบควบคุม และการใช้งานสัญญาณความถี่สูง PCB การสื่อสารผ่านดาวเทียมของเราได้รับการออกแบบทางวิศวกรรมเพื่อการส่งสัญญาณ RF ที่เสถียร ความต้านทานความร้อน และการทำงานที่เชื่อถือได้ในระบบสื่อสารผ่านดาวเทียม

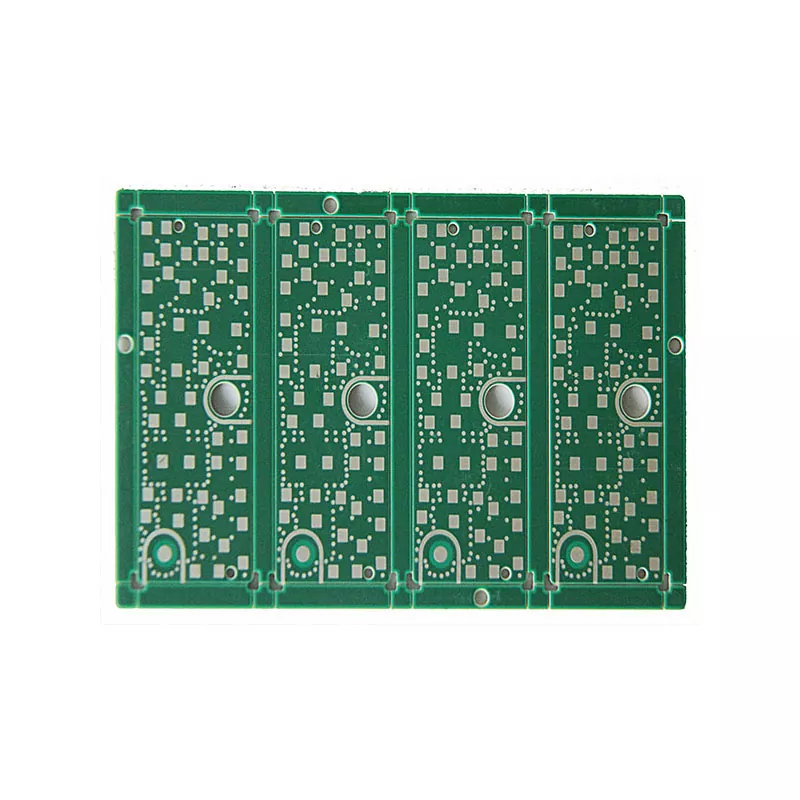

PCB การสื่อสารอากาศยาน
Aisen Electronics Co., Ltd. ผลิต PCB การสื่อสารอากาศยานสำหรับระบบการบิน โมดูลการสื่อสารทางอากาศ อุปกรณ์ RF และอุปกรณ์อิเล็กทรอนิกส์นำทาง บอร์ดของเราได้รับการออกแบบสำหรับการส่งสัญญาณที่เสถียร การควบคุม EMI ความน่าเชื่อถือด้านความร้อน และการทำงานระยะยาวในสภาพแวดล้อมการบินและอวกาศที่มีความต้องการสูง
ในฐานะผู้ผลิตและซัพพลายเออร์ PCB การบินและอวกาศและ PCBA ที่เชื่อถือได้ในประเทศจีน เรามีโรงงานของเราเอง เราให้บริการการผลิต PCB คุณภาพสูงพร้อมโซลูชันที่ปรับแต่งตามความต้องการสำหรับอุตสาหกรรมอิเล็กทรอนิกส์ทั่วโลก
