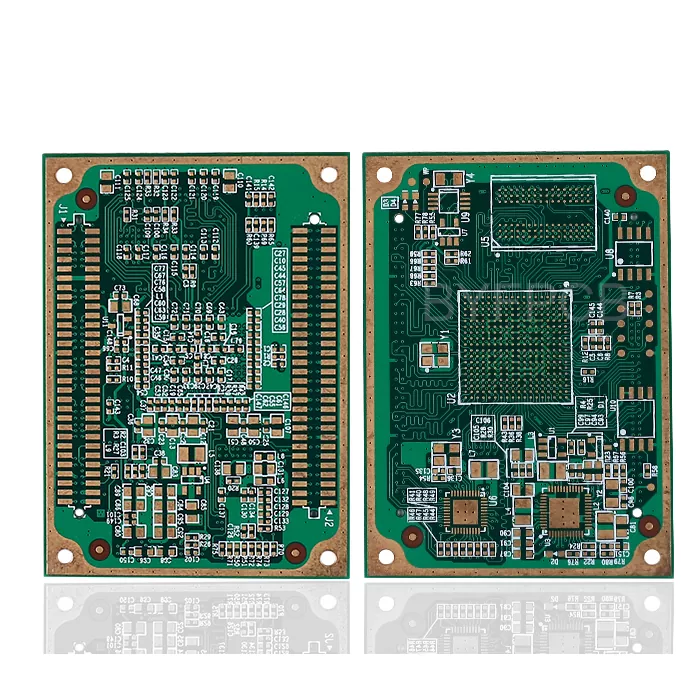

PCB อุปกรณ์อัลตราซาวนด์

PCB อุปกรณ์อัลตราซาวนด์ได้รับการออกแบบมาสำหรับระบบภาพทางการแพทย์ที่ต้องการการประมวลผลสัญญาณที่เสถียร การส่งข้อมูลความเร็วสูง และประสิทธิภาพทางไฟฟ้าที่สม่ำเสมอ Aisen Electronics Co., Ltd. ผลิต PCB หลายชั้นสำหรับเครื่องสแกนอัลตราซาวนด์ อุปกรณ์สร้างภาพวินิจฉัย และอุปกรณ์อิเล็กทรอนิกส์ทางการแพทย์ที่มีการควบคุมความสมบูรณ์ของสัญญาณ อิมพีแดนซ์ และคุณภาพการผลิตอย่างเข้มงวด

ระบบอัลตราซาวนด์อาศัยการสื่อสารที่แม่นยำระหว่างทรานสดิวเซอร์ หน่วยประมวลผลสัญญาณ โมดูลกำลัง และวงจรควบคุม ความสามารถในการผลิต PCB ของเรารองรับการออกแบบทางการแพทย์ที่ซับซ้อนซึ่งต้องใช้รูปแบบที่กะทัดรัด การกำหนดเส้นทางที่มีความหนาแน่นสูง และความเสถียรในการปฏิบัติงานในระยะยาว

เหตุใดจึงเลือก PCB เกรดทางการแพทย์ของเรา

การผลิตที่แม่นยำสำหรับการใช้งานที่สำคัญ

กรอบอัลตราซาวนด์ของคุณต้องใช้วงจรที่สามารถจัดการการจัดการธงที่ซับซ้อนได้โดยไม่มีสิ่งกีดขวาง ของเรา การเตรียมการผลิตประกอบด้วยจุดตรวจสอบการควบคุมคุณภาพ 25 จุดสำหรับแผ่นหลายชั้น และจุดตรวจสอบ 20 จุดสำหรับ แผ่นสองด้าน สิ่งนี้รับประกันว่าแต่ละบอร์ดจะตรงตามมาตรฐานอุปกรณ์การรักษา

เรารักษาระดับความคลาดเคลื่อนที่เข้มงวดในทุกข้อกำหนด:

· ความกว้างของเส้นขั้นต่ำ: 0.076 มม./3MIL

· ความทนทานต่อความต้านทาน: ±8% (ความสามารถพิเศษ)

· ความหนาของทองแดง: สูงถึง 6 ออนซ์สำหรับความต้องการพลังงาน

· ช่วงความหนาของกระดาน:0.3 มม. ถึง 5.0 มม

ความสามารถทางเทคนิคขั้นสูง

สำนักงานของเรารองรับแผนหลายชั้นที่ซับซ้อนได้สูงสุดถึง 32 ชั้น ความสามารถนี้มีความสำคัญต่อคมตัด กรอบอัลตราซาวนด์ที่ประสานความสามารถจำนวนมากไว้ในหน่วยขนาดกะทัดรัด เราสนับสนุนนวัตกรรม HDI ด้วย microvias เล็กเพียง 0.1 มม. ช่วยให้สามารถจัดวางส่วนประกอบที่มีความหนาแน่นสูงได้

ข้อกำหนดทางเทคนิคที่สำคัญ ได้แก่ :

· ขนาดแผงสูงสุด: 650 มม. × 750 มม

· ขนาดผ่านขั้นต่ำ: 0.1 มม./4MIL (การเจาะด้วยเลเซอร์)

· การรองรับแผ่น BGA: เหลือเพียง 0.2 มม

· ความหนาของทองแดงรู: ≥25um เพื่อความน่าเชื่อถือ

มาตรฐานคุณภาพที่สำคัญ

การปฏิบัติตามข้อกำหนดของอุปกรณ์การแพทย์

ทั้งหมดPCB อุปกรณ์อัลตราซาวนด์ เราผลิตตามโปรโตคอลคุณภาพที่เข้มงวด วัตถุประสงค์ด้านคุณภาพของเราแสดงให้เห็นถึงความมุ่งมั่นของเรา:

· ผลผลิตผลิตภัณฑ์ ≥ 99.8%

· อัตราการส่งมอบตรงเวลา ≥ 99%

· อัตราการร้องเรียนของลูกค้า ≤ 0.5%

· ความพึงพอใจของลูกค้า ≥ 98%

เราบรรลุมาตรการเหล่านี้ผ่านการควบคุมคุณภาพที่ครอบคลุมในแต่ละองค์กร กลุ่ม IQC ของเราดูแลผู้ให้บริการ คุณภาพ IPQC ดำเนินการเริ่มต้นด้วยการยืนยันบทความและการตรวจสอบระหว่างดำเนินการ OQC ดำเนินการปรากฏตัวครั้งสุดท้าย การประเมินและการทดสอบที่เป็นประโยชน์

ขั้นตอนการทดสอบที่เข้มงวด

ก่อนเรือลำใดๆ เรือจะต้องผ่านการทดสอบคุณภาพของเรา 100% ซึ่งรวมเอาการทดสอบทางไฟฟ้า การประเมิน AOI และการทดสอบคุณภาพอย่างไม่เปลี่ยนแปลง สำหรับการใช้งานด้านการรักษา เราเข้าใจว่าความผิดหวังไม่ใช่ทางเลือก

การทดสอบของเราประกอบด้วย:

· การตรวจสอบด้วยแสงอัตโนมัติในหลายขั้นตอน

· การทดสอบทางไฟฟ้าด้วยการวัดที่แม่นยำ

· การหมุนเวียนความร้อนเพื่อการตรวจสอบความน่าเชื่อถือ

· การทดสอบความต้านทานเพื่อความสมบูรณ์ของสัญญาณ

ตัวเลือกการรักษาพื้นผิวสำหรับอุปกรณ์การแพทย์

การใช้งานอัลตราซาวนด์ที่แตกต่างกันจำเป็นต้องมีการรักษาพื้นผิวที่เฉพาะเจาะจง เรานำเสนอทางเลือกที่ครอบคลุม:

การรักษามาตรฐาน:

· ENIG (ทองจุ่มนิกเกิลแบบไม่ใช้ไฟฟ้า) เพื่อการบัดกรีที่ดีเยี่ยม

· OSP (สารกันบูดการบัดกรีแบบอินทรีย์) สำหรับโซลูชันที่คุ้มต้นทุน

· Immersion Silver สำหรับการใช้งานความถี่สูง

· HASL ไร้สารตะกั่วสำหรับการปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม

ตัวเลือกพิเศษ:

· ฮาร์ดโกลด์สำหรับการใช้งานแบบสัมผัส

· ดีบุกแช่สำหรับข้อกำหนดส่วนประกอบเฉพาะ

· การบำบัดด้วยคาร์บอนสำหรับการเชื่อมต่อแบบพิเศษ

ความสามารถในการผลิตที่ยืดหยุ่น

ตัวเลือกการตอบสนองอย่างรวดเร็ว

ความก้าวหน้าของอุปกรณ์ทางการแพทย์มักต้องมีการสร้างต้นแบบที่รวดเร็ว ความสามารถในการสร้างของเราสนับสนุนไทม์ไลน์ที่แตกต่างกัน ความต้องการ:

การผลิตตัวอย่าง:

· กระดาน 4 ชั้น: 3-4 วัน

· กระดาน 6 ชั้น: 5-6 วัน

· กระดาน 8 ชั้น: 6-8 วัน

· ซับซ้อนหลายชั้น: 8-10 วัน

ปริมาณการผลิต:

· ชุดเล็ก: 8-14 วันขึ้นอยู่กับความซับซ้อน

· การผลิตจำนวนมาก: 10-20 วันพร้อมการทดสอบเต็มรูปแบบ

บริการบูรณาการ PCBA

นอกเหนือจากการผลิต PCB แล้ว เรายังให้บริการ PCBA ทั้งหมดอีกด้วย ซึ่งรวมเอาการได้มาซึ่งส่วนประกอบ SMT มารวมกัน และการรวบรวมโครงสร้างกล่อง ความสามารถ PCBA ของเรารองรับส่วนประกอบจากชิป 01005 ที่วัดได้สูงสุดถึง 45 มม ขนาดส่วนประกอบ

ข้อมูลจำเพาะของการประกอบ:

· ระยะพิทช์ขั้นต่ำ: 0.38 มม

· ความแม่นยำของตำแหน่ง: ±0.10 มม

· การควบคุมความหนาของการบัดกรี: ±0.03 มม

· ความสูงส่วนประกอบ SMT สูงสุด: 13 มม

เริ่มต้นกับโครงการของคุณ

เมื่อสร้างรายการของคุณ ให้พิจารณาปัจจัยในแผนเหล่านี้:

ความเฉียบแหลมของสัญญาณ: สัญญาณอัลตราซาวนด์ความถี่สูงจำเป็นต้องมีการควบคุมอิมพีแดนซ์อย่างระมัดระวังและครอสทอล์คที่ไม่สำคัญ ของเรา ความสามารถในการควบคุมความต้านทานรับประกันคุณภาพธง

การกระจายพลังงาน: ทรานสดิวเซอร์อัลตราซาวนด์ต้องการการควบคุมที่สะอาดและมั่นคง ทางเลือกทองแดงหนาของเราและ ความสามารถแบบหลายชั้นช่วยเสริมเครือข่ายการลำเลียงการควบคุมที่แข็งแกร่ง

ความหนาของส่วนประกอบ: กรอบงานอัลตราซาวนด์ในปัจจุบันมีประโยชน์มากขึ้นในพื้นที่ขนาดเล็ก ความสามารถ HDI ของเรา สนับสนุนแผนความหนาแน่นสูงโดยไม่กระทบต่อความน่าเชื่อถือ

การไตร่ตรองด้านสิ่งแวดล้อม: อุปกรณ์บำบัดทำงานในสภาวะที่เปลี่ยนแปลงไป การกำหนดและการทดสอบผ้าของเรา รับประกันการทำงานที่เชื่อถือได้ในช่วงอุณหภูมิ

ติดต่อเราเพื่อสอบถามความต้องการ PCB ทางการแพทย์ของคุณ

พร้อมจะหารือของคุณPCB อุปกรณ์อัลตราซาวนด์ ความต้องการ? ทีมวิศวกรของเรานำประสบการณ์เชิงลึกในการใช้งานอุปกรณ์การแพทย์ เราทำงานอย่างใกล้ชิดกับ คุณตั้งแต่การตรวจสอบการออกแบบเบื้องต้นจนถึงการผลิตเพื่อให้แน่ใจว่าบอร์ดของคุณมีคุณสมบัติตรงตามข้อกำหนดทั้งหมด

ไม่ว่าคุณจะต้องการปริมาณต้นแบบสำหรับการพัฒนาหรือปริมาณการผลิตเพื่อเปิดตัวสู่ตลาด เราก็มี ความสามารถในการสนับสนุนโครงการของคุณ ระบบคุณภาพและประสบการณ์ด้านอุปกรณ์การแพทย์ของเราช่วยให้มั่นใจได้ว่าผลิตภัณฑ์ของคุณตรงตามข้อกำหนด มาตรฐานสูงสุดด้านความปลอดภัยของผู้ป่วยและความแม่นยำในการวินิจฉัย

ติดต่อทีมงานของเราได้แล้ววันนี้ที่violet@akesonpcb.com เพื่อหารือเกี่ยวกับความต้องการเฉพาะของคุณ เราหวังเป็นอย่างยิ่งว่าจะได้สนับสนุนการพัฒนาอุปกรณ์ทางการแพทย์ของคุณด้วย โซลูชั่นแผงวงจรคุณภาพสูงที่เชื่อถือได้
