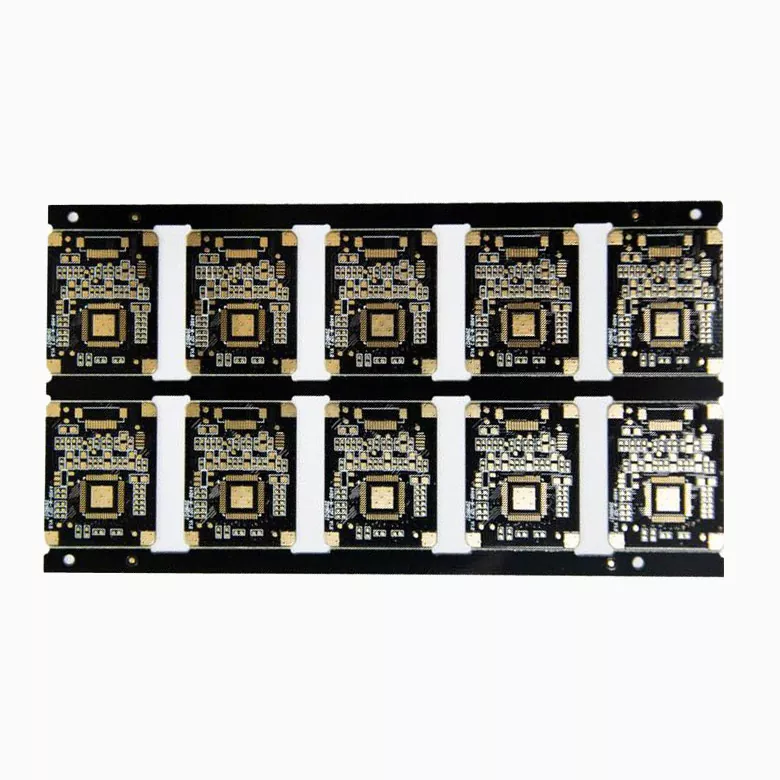

เอ็กซ์เรย์คอมพิวเตอร์เอกซเรย์ PCB

ระบบเอกซเรย์คอมพิวเตอร์ด้วยเอกซเรย์อาศัยการควบคุมอิเล็กทรอนิกส์ที่แม่นยำและการประมวลผลสัญญาณที่เสถียรเพื่อสร้างภาพการวินิจฉัยที่แม่นยำ PCB ภายในเครื่องสแกน CT ไม่เพียงแต่เป็นพาหะสำหรับชิ้นส่วนอิเล็กทรอนิกส์เท่านั้น แต่ยังเป็นแพลตฟอร์มที่สำคัญที่เชื่อมต่อโมดูลเครื่องตรวจจับ วงจรรับข้อมูล หน่วยจัดการพลังงาน และระบบควบคุม

Aisen Electronics Co., Ltd. ผลิตโซลูชัน PCB เอกซเรย์คอมพิวเตอร์ด้วยรังสีเอกซ์ที่ออกแบบมาสำหรับผู้ผลิตอุปกรณ์สร้างภาพทางการแพทย์ที่ต้องการเค้าโครงที่มีความหนาแน่นสูง ความต้านทานที่ควบคุมได้ สัญญาณรบกวนต่ำ และคุณภาพการผลิตที่สม่ำเสมอ

ความสามารถในการผลิต PCB ของเรารองรับแอปพลิเคชันการถ่ายภาพทางการแพทย์ที่ซับซ้อน รวมถึงแผงเครื่องตรวจจับ CT, แผงควบคุมการประมวลผลภาพ, แผงจ่ายไฟ และโมดูลควบคุมแบบฝัง

ข้อกำหนดการออกแบบ PCB สำหรับอุปกรณ์ X-Ray CT

ระบบภาพ CT ประมวลผลข้อมูลดิจิทัลจำนวนมากจากช่องเครื่องตรวจจับหลายช่อง ความไม่เสถียรใดๆ ที่เกิดจากการสูญเสียสัญญาณ ความแปรผันของอิมพีแดนซ์ ความเครียดจากความร้อน หรือสัญญาณรบกวนทางไฟฟ้า อาจส่งผลต่อความแม่นยำในการสร้างภาพใหม่

ต่างจากแผงวงจรอุตสาหกรรมมาตรฐาน CT PCB ต้องการการควบคุมอย่างระมัดระวังของ:

• การส่งสัญญาณความเร็วสูงระหว่างเครื่องตรวจจับและหน่วยประมวลผล
• วงจรสัญญาณรบกวนต่ำสำหรับสัญญาณอะนาล็อกที่มีความละเอียดอ่อน
• การจ่ายพลังงานที่เสถียรสำหรับโมดูลสร้างภาพ
• การดำเนินงานระยะยาวภายใต้สภาพการทำงานต่อเนื่อง
• การรวมส่วนประกอบที่มีความหนาแน่นสูงภายในพื้นที่จำกัด

Aisen Electronics ทำงานร่วมกับวิศวกรเพื่อปรับโครงสร้าง PCB ให้เหมาะสมตามความต้องการใช้งาน เพื่อให้มั่นใจว่าการออกแบบวงจรจะตรงกับความต้องการด้านประสิทธิภาพของอุปกรณ์สร้างภาพทางการแพทย์

ความสมบูรณ์ของสัญญาณความเร็วสูงสำหรับการใช้งานเครื่องตรวจจับ CT

ระบบตรวจจับถือเป็นส่วนที่ละเอียดอ่อนที่สุดชิ้นหนึ่งของเครื่องสแกนซีที PCB จะต้องรักษาประสิทธิภาพทางไฟฟ้าที่สม่ำเสมอในขณะที่ถ่ายโอนสัญญาณจากช่องเซ็นเซอร์หลายช่อง

กระบวนการผลิตของเรารองรับ:

• การออกแบบความต้านทานที่ควบคุมด้วยความทนทาน ±8%
• การกำหนดเส้นทางแบบละเอียดสำหรับเส้นทางสัญญาณที่มีความหนาแน่นสูง
• การเลือกใช้วัสดุที่มีการสูญเสียต่ำสำหรับการใช้งานความถี่สูง
• การออกแบบสแต็กอัพที่ปรับให้เหมาะสมสำหรับการแยกสัญญาณ

สำหรับระบบ CT ที่ต้องการการรับส่งข้อมูลภาพที่เสถียร การกำหนดค่าเลเยอร์ PCB ที่เหมาะสมและการควบคุมอิมพีแดนซ์จะช่วยลดความผิดเพี้ยนของสัญญาณระหว่างการทำงาน

การผลิต PCB หลายชั้นสำหรับระบบภาพทางการแพทย์ที่ซับซ้อน

อุปกรณ์ CT สมัยใหม่รวมการเชื่อมต่ออิเล็กทรอนิกส์หลายพันรายการไว้ในชุดประกอบขนาดกะทัดรัด โครงสร้าง PCB หลายชั้นให้พื้นที่เส้นทางที่จำเป็นสำหรับเครือข่ายสัญญาณ พลังงาน และสายดินที่ซับซ้อน

Aisen Electronics ผลิต:

• PCB แบบแข็ง 4 ชั้นถึง 32 ชั้น
• โครงสร้าง HDI PCB
• ไมโครเวียและมู่ลี่ผ่านการออกแบบ
• เค้าโครงส่วนประกอบ BGA ความหนาแน่นสูง

ความสามารถทางเทคนิคประกอบด้วย:

ความสามารถเหล่านี้ช่วยให้ผู้ผลิต CT สามารถรวมวงจรควบคุมขนาดกะทัดรัดในขณะที่ยังคงประสิทธิภาพทางไฟฟ้าไว้ได้

การเลือกวัสดุสำหรับการใช้งาน PCB สำหรับการถ่ายภาพทางการแพทย์

การเลือกวัสดุส่งผลโดยตรงต่อความเสถียรของสัญญาณ ประสิทธิภาพการระบายความร้อน และอายุการใช้งาน

Aisen Electronics จัดเตรียม: ขึ้นอยู่กับข้อกำหนดของระบบ CT

วัสดุ Tg สูง

เหมาะสำหรับอุปกรณ์ที่ทำงานภายใต้สภาวะโหลดต่อเนื่อง อุณหภูมิการเปลี่ยนสถานะคล้ายแก้วที่สูงขึ้นช่วยเพิ่มความเสถียรของมิติระหว่างการผลิตและการปฏิบัติงาน

วัสดุ PCB ที่มีการสูญเสียต่ำ

ใช้สำหรับการส่งสัญญาณความเร็วสูงที่คุณลักษณะไดอิเล็กทริกส่งผลต่อความแม่นยำของสัญญาณ

โครงสร้าง PCB ทองแดงหนัก

ความหนาของทองแดงสูงถึง 6 ออนซ์ รองรับการใช้งานที่ต้องการความจุกระแสไฟฟ้าที่สูงขึ้นและการกระจายความร้อนที่ดีขึ้น

การเลือกใช้วัสดุได้รับการประเมินตามความถี่ในการทำงาน ความต้องการพลังงาน โครงสร้างของบอร์ด และสภาพแวดล้อม

การควบคุมกระบวนการผลิตสำหรับการผลิต PCB ทางการแพทย์

อุปกรณ์สร้างภาพทางการแพทย์ต้องการคุณภาพการผลิตที่สม่ำเสมอ เนื่องจากความล้มเหลวของ PCB อาจส่งผลกระทบต่อระบบการวินิจฉัยทั้งหมด

Aisen Electronics ใช้จุดตรวจสอบคุณภาพตลอดการผลิต:

การตรวจสอบวัสดุที่เข้ามา

ลามิเนตที่เข้ามา วัสดุทองแดง และส่วนประกอบทั้งหมดจะได้รับการตรวจสอบตามข้อกำหนดการผลิตก่อนเข้าสู่การผลิต

การตรวจสอบกระบวนการผลิต

กระบวนการที่สำคัญ ได้แก่ การเจาะ การเคลือบ การชุบทองแดง การสร้างภาพ และการตกแต่งพื้นผิว จะได้รับการตรวจสอบผ่านการตรวจสอบระหว่างกระบวนการ

การทดสอบสมรรถนะทางไฟฟ้า

บอร์ดสำเร็จรูปผ่านการทดสอบทางไฟฟ้าเพื่อตรวจสอบ:

• ประสิทธิภาพการเปิดและการลัดวงจร
• ความน่าเชื่อถือในการเชื่อมต่อสัญญาณ
• การนำไฟฟ้าแบบชั้นต่อชั้น

การตรวจสอบคุณภาพขั้นสุดท้าย

ก่อนจัดส่ง แต่ละชุดจะได้รับการตรวจสอบตามข้อกำหนดเฉพาะของลูกค้า รวมถึงการตรวจสอบรูปลักษณ์ การตรวจสอบมิติ และการยืนยันบรรจุภัณฑ์

ตัวเลือกการตกแต่งพื้นผิวสำหรับการประกอบ CT PCB

อุปกรณ์สร้างภาพทางการแพทย์ต้องการการเชื่อมต่อแบบบัดกรีที่มั่นคงและความน่าเชื่อถือของส่วนประกอบในระยะยาว

Aisen Electronics มีตัวเลือกการรักษาพื้นผิวหลายแบบ:

ENIG (ทองแช่นิกเกิลแบบไม่ใช้ไฟฟ้า)

ให้ความสามารถในการบัดกรีและการกัดกร่อนได้ดีเยี่ยม ซึ่งมักใช้สำหรับการประกอบส่วนประกอบที่มีความหนาแน่นสูง

การรักษาพื้นผิว OSP

เหมาะสำหรับการใช้งานที่ต้องการพื้นผิวทองแดงแบนและความเข้ากันได้ของการประกอบแบบไร้สารตะกั่ว

แช่เงิน

ใช้สำหรับการใช้งานที่ต้องการประสิทธิภาพทางไฟฟ้าที่ดีและความน่าเชื่อถือในการบัดกรี

การเลือกการรักษาพื้นผิวขึ้นอยู่กับกระบวนการประกอบ การจัดเก็บ และประเภทของส่วนประกอบ

ความสามารถในการประกอบ PCBA สำหรับอุปกรณ์อิเล็กทรอนิกส์ด้านการถ่ายภาพทางการแพทย์

นอกจากการผลิต PCB แล้ว Aisen Electronics ยังให้บริการประกอบ PCB แก่ผู้ผลิตภาพทางการแพทย์อีกด้วย

ความสามารถในการประกอบของเราประกอบด้วย:

• 01005 ส่วนประกอบจิ๋ว
• แพ็คเกจ BGA ระดับละเอียด
• SMT แบบผสมและชุดประกอบทะลุ
• การตรวจสอบด้วยแสงอัตโนมัติ (AOI)
• การตรวจสอบด้วยเอ็กซ์เรย์สำหรับข้อต่อบัดกรีที่ซ่อนอยู่

พารามิเตอร์การประกอบ:

วิธีการผลิตแบบผสมผสานนี้ช่วยลดต้นทุนการสื่อสารระหว่างขั้นตอนการประดิษฐ์ PCB และขั้นตอนการประกอบ

ระยะเวลาในการผลิตสำหรับโครงการ CT PCB

ผู้ผลิตอุปกรณ์ทางการแพทย์มักต้องการกำหนดการผลิตที่คาดการณ์ได้สำหรับการตรวจสอบความถูกต้องของต้นแบบและการผลิตจำนวนมาก

เวลานำโดยทั่วไป:

เวลาจัดส่งจริงขึ้นอยู่กับความพร้อมของวัสดุ โครงสร้าง PCB ปริมาณ และข้อกำหนดในการทดสอบ

เหตุใดบริษัทสร้างภาพทางการแพทย์จึงเลือก Aisen Electronics

การเลือกซัพพลายเออร์ PCB สำหรับอุปกรณ์ CT ต้องใช้มากกว่ากำลังการผลิต การสนับสนุนด้านวิศวกรรม การควบคุมกระบวนการ และความสม่ำเสมอในการผลิตส่งผลโดยตรงต่อความน่าเชื่อถือของอุปกรณ์ทางการแพทย์ขั้นสุดท้าย

Aisen Electronics Co., Ltd. สนับสนุนผู้ผลิตภาพทางการแพทย์ด้วย:

• มีประสบการณ์ในการผลิต PCB หลายชั้นที่ซับซ้อน
• HDI และความสามารถในการเชื่อมต่อโครงข่ายความหนาแน่นสูง
• กระบวนการผลิตอิมพีแดนซ์ที่ควบคุม
• บริการ PCB และ PCBA ครบวงจร
• การสนับสนุนที่ยืดหยุ่นตั้งแต่การพัฒนาต้นแบบไปจนถึงการผลิตจำนวนมาก

เราทำงานร่วมกับผู้ผลิตอุปกรณ์เพื่อพัฒนาโซลูชัน PCB ที่ตรงตามข้อกำหนดทางไฟฟ้าและเครื่องกลของระบบภาพ CT สมัยใหม่

คำถามที่พบบ่อยเกี่ยวกับ X-Ray Computed Tomography PCB

PCB ประเภทใดที่ใช้ในเครื่องสแกน X-ray CT

โดยทั่วไปเครื่องสแกน CT จะใช้ PCB ที่มีความแข็งหลายชั้น, HDI PCB และแผงควบคุมเฉพาะสำหรับโมดูลเครื่องตรวจจับ หน่วยประมวลผลภาพ และระบบการจัดการพลังงาน

เหตุใดอุปกรณ์ CT จึงต้องการการออกแบบ PCB ความหนาแน่นสูง

ระบบ CT มีโมดูลอิเล็กทรอนิกส์หลายโมดูลในพื้นที่การติดตั้งที่จำกัด เทคโนโลยี PCB ความหนาแน่นสูงช่วยให้สามารถรวมช่องสัญญาณและส่วนประกอบต่างๆ ได้มากขึ้น ในขณะที่ยังคงประสิทธิภาพการกำหนดเส้นทางไว้

คุณภาพของ PCB ส่งผลต่อประสิทธิภาพของภาพ CT อย่างไร

การออกแบบ PCB มีอิทธิพลต่อความเสถียรในการส่งสัญญาณ การควบคุมสัญญาณรบกวนทางไฟฟ้า และความแม่นยำในการประมวลผลข้อมูล ประสิทธิภาพของ PCB ที่ไม่ดีอาจส่งผลต่อความน่าเชื่อถือของระบบและความสม่ำเสมอของภาพ

Aisen Electronics สามารถผลิต PCB CT ต้นแบบได้หรือไม่

ใช่. Aisen Electronics รองรับการผลิตต้นแบบและการผลิตตามปริมาณด้วยการนับชั้น วัสดุ และการตกแต่งพื้นผิวที่แตกต่างกัน

มีวิธีการทดสอบ PCB อะไรบ้าง?

การทดสอบประกอบด้วยการทดสอบทางไฟฟ้า การตรวจสอบ AOI การตรวจสอบขนาด และการตรวจสอบกระบวนการผลิตตามความต้องการของลูกค้า

Aisen Electronics ให้บริการประกอบ PCB หรือไม่

ใช่. เราให้บริการประกอบ PCBA รวมถึงการจัดวาง SMT การตรวจสอบ และการจัดส่งบอร์ดสำเร็จรูป

ติดต่อ Aisen Electronics สำหรับการผลิต X-Ray CT PCB

หากคุณกำลังพัฒนาอุปกรณ์สร้างภาพทางการแพทย์และต้องการโซลูชัน PCB สำหรับระบบ CT บริษัท Aisen Electronics Co., Ltd. สามารถให้การสนับสนุนด้านการผลิตตามความต้องการทางไฟฟ้า เครื่องกล และการผลิตของคุณได้

ติดต่อทีมวิศวกรของเราเพื่อหารือเกี่ยวกับข้อกำหนดเฉพาะของ PCB ข้อกำหนดของต้นแบบ และแผนการผลิต
