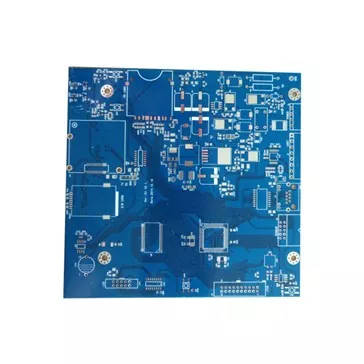

PCB อุปกรณ์วินิจฉัยทางการแพทย์

อุปกรณ์วินิจฉัยทางการแพทย์ต้องใช้วงจรอิเล็กทรอนิกส์ในการแปลงข้อมูลทางชีววิทยา เคมี หรือกายภาพให้เป็นข้อมูลที่วัดได้ ภายในระบบเหล่านี้ PCB จะเชื่อมต่อเซ็นเซอร์ หน่วยประมวลผลสัญญาณ โปรเซสเซอร์ โมดูลการสื่อสาร และวงจรไฟฟ้า เพื่อให้มั่นใจว่ามีการรวบรวมข้อมูลที่แม่นยำและการทำงานของอุปกรณ์มีความเสถียร

Aisen Electronics Co., Ltd. ผลิต PCB อุปกรณ์วินิจฉัยทางการแพทย์ รวมถึงเครื่องวิเคราะห์ในห้องปฏิบัติการ ระบบทดสอบทางชีวเคมี เครื่องมือตรวจอิมมูโนแอสเสย์ และอุปกรณ์ทดสอบด้านสุขภาพ โซลูชัน PCB ของเรามุ่งเน้นไปที่ความเสถียรของสัญญาณ การรวมวงจร และความสม่ำเสมอในการผลิตสำหรับอุปกรณ์ที่ต้องการความแม่นยำในการวัดซ้ำ

อุปกรณ์วินิจฉัยทางการแพทย์ทำงานอย่างไรและบทบาทของ PCB

อุปกรณ์วินิจฉัยทางการแพทย์มักจะเป็นไปตามกระบวนการรับสัญญาณ การแปลงสัญญาณ การประมวลผลข้อมูล และผลลัพธ์

ขั้นแรกเซ็นเซอร์หรือโมดูลการตรวจจับจะรวบรวมข้อมูลจากตัวอย่างทางชีวภาพหรือร่างกายมนุษย์ สัญญาณเหล่านี้มักจะอ่อนแอและต้องมีการขยายและการกรองก่อนที่จะประมวลผลโดยระบบควบคุมหลัก PCB ให้การเชื่อมต่อทางไฟฟ้าระหว่างโมดูลการทำงานเหล่านี้ และช่วยให้แน่ใจว่าสัญญาณจะถูกส่งโดยมีสัญญาณรบกวนน้อยที่สุด

ตัวอย่างเช่น ในเครื่องวิเคราะห์ทางชีวเคมี โมดูลการตรวจจับจะแปลงปฏิกิริยาเคมีให้เป็นสัญญาณไฟฟ้า จากนั้น PCB จะถ่ายโอนสัญญาณเหล่านี้ไปยังวงจรประมวลผล ซึ่งข้อมูลจะถูกวิเคราะห์และแปลงเป็นผลลัพธ์การวินิจฉัยที่อ่านได้

PCB ไม่ได้เป็นเพียงแพลตฟอร์มการเชื่อมต่อเท่านั้น การออกแบบส่งผลโดยตรงต่อคุณภาพของสัญญาณ ความเสถียรของพลังงาน ประสิทธิภาพการระบายความร้อน และความน่าเชื่อถือของอุปกรณ์ในระยะยาว

เหตุใดอุปกรณ์วินิจฉัยทางการแพทย์จึงต้องมีการออกแบบ PCB แบบพิเศษ

PCB การวินิจฉัยทางการแพทย์เทียบกับ PCB อิเล็กทรอนิกส์มาตรฐาน

อุปกรณ์วินิจฉัยทางการแพทย์มีข้อกำหนดที่เข้มงวดกว่าผลิตภัณฑ์อิเล็กทรอนิกส์ทั่วไป เนื่องจากประสิทธิภาพของวงจรอาจส่งผลต่อความสม่ำเสมอในการวัด

PCB สำหรับการวินิจฉัยทางการแพทย์ต้องการการควบคุมสัญญาณรบกวนที่ดีขึ้น ความน่าเชื่อถือของส่วนประกอบ และความสม่ำเสมอในการผลิต

ความท้าทายในการออกแบบ PCB ในอุปกรณ์วินิจฉัย

การปกป้องสัญญาณที่ละเอียดอ่อนระหว่างการวัด

เครื่องมือวินิจฉัยจำนวนมากขึ้นอยู่กับสัญญาณเซ็นเซอร์ที่อาจได้รับผลกระทบจากการรบกวนทางแม่เหล็กไฟฟ้า ความผันผวนของแรงดันไฟฟ้า หรือการออกแบบสายดินที่ไม่ดี

Aisen Electronics ปรับปรุงโครงสร้าง PCB ให้เหมาะสมผ่านการจัดเรียงเลเยอร์ที่เหมาะสม การควบคุมการกำหนดเส้นทางสัญญาณ และการแยกระหว่างวงจรแอนะล็อกและดิจิทัล วิธีการเหล่านี้ช่วยรักษาการส่งสัญญาณที่เสถียรจากส่วนประกอบการตรวจจับไปยังหน่วยประมวลผล

การรวมโมดูลการทำงานหลายโมดูล

อุปกรณ์วินิจฉัยที่ทันสมัยอาจรวม:

• อินเทอร์เฟซเซ็นเซอร์
• วงจรขยายสัญญาณ
• ไมโครโปรเซสเซอร์
• ระบบการสื่อสาร
• วงจรการจัดการพลังงาน

ฟังก์ชันเหล่านี้ต้องทำงานร่วมกันภายในพื้นที่จำกัด เทคโนโลยี Multilayer PCB ช่วยให้วิศวกรสามารถแยกพื้นที่วงจรต่างๆ ได้โดยยังคงการออกแบบอุปกรณ์ที่มีขนาดกะทัดรัดไว้

Aisen Electronics รองรับการผลิต PCB ได้ถึง 32 ชั้น โดยมีการประมวลผลแบบละเอียดเหลือเพียง 3 มิลลิลิตร และความสามารถในการเชื่อมต่อโครงข่ายที่มีความหนาแน่นสูงสำหรับระบบการวินิจฉัยที่ซับซ้อน

ข้อควรพิจารณาทางวิศวกรรมที่สำคัญสำหรับ PCB การวินิจฉัยทางการแพทย์

ความสมบูรณ์ของสัญญาณ

ความสมบูรณ์ของสัญญาณเป็นหนึ่งในปัจจัยที่สำคัญที่สุดในอุปกรณ์วินิจฉัย การส่งข้อมูลที่ไม่เสถียรอาจทำให้ข้อมูลเบี่ยงเบนหรือผลการทดสอบไม่สอดคล้องกัน

การออกแบบสแต็กอัพ PCB การควบคุมอิมพีแดนซ์ และการเพิ่มประสิทธิภาพการกำหนดเส้นทางถูกนำมาใช้เพื่อลดการสูญเสียสัญญาณและการรบกวนทางแม่เหล็กไฟฟ้า

Aisen Electronics รองรับการผลิตอิมพีแดนซ์แบบควบคุมด้วยความทนทาน ±8% สำหรับการใช้งานที่ต้องการประสิทธิภาพของสัญญาณที่เสถียร

เสถียรภาพด้านพลังงานและการควบคุมความร้อน

เครื่องมือวินิจฉัยมักทำงานเป็นเวลานาน ทำให้เกิดภาระทางไฟฟ้าและความร้อนอย่างต่อเนื่อง

การออกแบบ PCB จำเป็นต้องจัดให้มีการกระจายพลังงานที่เสถียร ในขณะเดียวกันก็ควบคุมความร้อนที่เกิดจากโปรเซสเซอร์และส่วนประกอบด้านพลังงาน

โซลูชันต่างๆ เช่น ชั้นทองแดงที่หนาขึ้น ระนาบกำลังที่ได้รับการปรับปรุง และโครงสร้างการจัดการระบายความร้อน ช่วยปรับปรุงเสถียรภาพในการปฏิบัติงาน

การย่อขนาดและความหนาแน่นของส่วนประกอบ

อุปกรณ์วินิจฉัยแบบพกพาต้องใช้ขนาด PCB ที่เล็กลงโดยไม่ทำให้ฟังก์ชันการทำงานลดลง

เทคโนโลยี PCB ความหนาแน่นสูงช่วยให้ส่วนประกอบและวงจรสามารถรวมเข้ากับพื้นที่จำกัดได้มากขึ้น ในขณะที่ยังคงความน่าเชื่อถือในการผลิต

Aisen Electronics รองรับการประกอบส่วนประกอบที่มีระยะพิทช์ละเอียด โครงสร้างไมโครเวีย และการออกแบบหลายชั้นสำหรับอุปกรณ์อิเล็กทรอนิกส์ทางการแพทย์ขนาดกะทัดรัด

กระบวนการผลิต PCB วินิจฉัยทางการแพทย์

การผลิต PCB เพื่อการวินิจฉัยทางการแพทย์จำเป็นต้องมีการควบคุมกระบวนการที่เข้มงวด เนื่องจากรูปแบบการผลิตเพียงเล็กน้อยอาจส่งผลต่อประสิทธิภาพของอุปกรณ์

Aisen Electronics จัดการกระบวนการผลิตทั้งหมดตั้งแต่การตรวจสอบวัสดุ การประมวลผลชั้นใน การเคลือบ การเจาะ การชุบทองแดง การตกแต่งพื้นผิว ไปจนถึงการทดสอบทางไฟฟ้าขั้นสุดท้าย

แต่ละขั้นตอนการผลิตได้รับการตรวจสอบเพื่อรักษาคุณภาพที่สม่ำเสมอระหว่างการพัฒนาต้นแบบและการผลิตตามปริมาณ

การเลือกวัสดุ PCB และการรักษาพื้นผิว

การเลือกใช้วัสดุขึ้นอยู่กับสภาพการทำงานของอุปกรณ์วินิจฉัย

สำหรับเครื่องมือในห้องปฏิบัติการมาตรฐาน วัสดุ Tg FR-4 สูงจะให้ประสิทธิภาพทางไฟฟ้าที่เสถียรและความน่าเชื่อถือทางกล สำหรับการใช้งานที่ต้องการลักษณะสัญญาณที่ได้รับการปรับปรุง อาจเลือกวัสดุ PCB เฉพาะทางได้ตามความต้องการด้านความถี่และความร้อน

การรักษาพื้นผิว เช่น ENIG, OSP, เงินแช่ และทองคำแข็ง มีให้เลือกตามประเภทส่วนประกอบและข้อกำหนดในการประกอบ

ความสามารถทางเทคนิคของ Aisen Electronics Medical PCB

Aisen Electronics รองรับโครงสร้าง PCB ต่างๆ สำหรับการใช้งานด้านการวินิจฉัยทางการแพทย์:

การใช้งาน

PCB อุปกรณ์วินิจฉัยทางการแพทย์ใช้ในอุปกรณ์ ได้แก่ :

• ระบบวิเคราะห์เลือด
• เครื่องวิเคราะห์ทางชีวเคมี
• อุปกรณ์ทดสอบภูมิคุ้มกัน
• เครื่องมือวินิจฉัยทางห้องปฏิบัติการ
• อุปกรณ์ทดสอบทางการแพทย์แบบพกพา
• ระบบติดตามการดูแลสุขภาพ

แต่ละแอปพลิเคชันมีข้อกำหนดที่แตกต่างกัน อุปกรณ์ในห้องปฏิบัติการมักจะให้ความสำคัญกับความเสถียรในการวัดและความสามารถในการทำซ้ำ ในขณะที่อุปกรณ์วินิจฉัยแบบพกพาจะมุ่งเน้นไปที่ขนาด การใช้พลังงาน และการรวมระบบ

การควบคุมคุณภาพสำหรับการผลิต PCB เพื่อการวินิจฉัยทางการแพทย์

ก่อนจัดส่ง PCB แต่ละรายการจะผ่านขั้นตอนการตรวจสอบ รวมถึงการทดสอบทางไฟฟ้า การตรวจสอบ AOI การตรวจสอบมิติ และการประเมินคุณภาพขั้นสุดท้าย

Aisen Electronics เก็บรักษาบันทึกการผลิตที่ครอบคลุมข้อมูลวัสดุ พารามิเตอร์การผลิต และผลการตรวจสอบเพื่อรองรับข้อกำหนดในการตรวจสอบย้อนกลับของผลิตภัณฑ์

การสนับสนุนด้านวิศวกรรมจาก Aisen Electronics Co., Ltd.

การพัฒนา PCB เพื่อการวินิจฉัยทางการแพทย์ต้องอาศัยความร่วมมือระหว่างนักออกแบบอุปกรณ์และผู้ผลิต PCB

Aisen Electronics Co., Ltd. ให้การสนับสนุนด้านวิศวกรรมตลอดกระบวนการพัฒนา รวมถึงการทบทวนการออกแบบ PCB การประเมินความสามารถในการผลิต คำแนะนำในการเลือกวัสดุ การผลิตต้นแบบ และการผลิตตามปริมาณ

เป้าหมายของเราคือการช่วยให้ผู้ผลิตอุปกรณ์ทางการแพทย์สร้าง PCB ที่ตรงกับข้อกำหนดทางไฟฟ้า แผนการผลิต และเงื่อนไขการใช้งาน

คำถามที่พบบ่อย

เหตุใดการออกแบบ PCB จึงมีความสำคัญในอุปกรณ์วินิจฉัยทางการแพทย์

การออกแบบ PCB ส่งผลต่อความแม่นยำของสัญญาณ เสถียรภาพด้านพลังงาน และการสื่อสารระหว่างโมดูลอิเล็กทรอนิกส์ต่างๆ โครงสร้าง PCB ที่เหมาะสมช่วยรักษาประสิทธิภาพการวินิจฉัยที่สม่ำเสมอ

อะไรคือความแตกต่างระหว่าง PCB ทางการแพทย์และ PCB ปกติ?

PCB ทางการแพทย์จำเป็นต้องมีการควบคุมความสมบูรณ์ของสัญญาณ ความน่าเชื่อถือ การตรวจสอบย้อนกลับ และความสม่ำเสมอในการผลิตที่เข้มงวดมากขึ้น เนื่องจากใช้ในอุปกรณ์ที่เกี่ยวข้องกับการวินิจฉัยและการทดสอบ

เทคโนโลยี PCB ใดบ้างที่ใช้ในอุปกรณ์วินิจฉัย

เทคโนโลยีทั่วไป ได้แก่ โครงสร้าง PCB หลายชั้น การออกแบบอิมพีแดนซ์แบบควบคุม การกำหนดเส้นทางแบบละเอียด เทคโนโลยี HDI และการประกอบส่วนประกอบที่มีความหนาแน่นสูง

Aisen Electronics สามารถผลิต PCB วินิจฉัยแบบกำหนดเองได้หรือไม่

ใช่. Aisen Electronics ให้บริการผลิตและประกอบ PCB ตามความต้องการตามข้อกำหนดการออกแบบอุปกรณ์ ปริมาณการผลิต และข้อกำหนดทางเทคนิค

ติดต่อ Aisen Electronics Co., Ltd.

หากคุณกำลังพัฒนาอุปกรณ์วินิจฉัยทางการแพทย์และต้องการการสนับสนุนด้านการผลิต PCB Aisen Electronics Co., Ltd. สามารถช่วยประเมินการออกแบบ การเลือกวัสดุ การพัฒนาต้นแบบ และการผลิตได้

ทีมวิศวกรของเราทำงานร่วมกับผู้ผลิตอุปกรณ์ทางการแพทย์เพื่อเพิ่มประสิทธิภาพโครงสร้าง PCB ปรับปรุงความสามารถในการผลิต และสนับสนุนการพัฒนาผลิตภัณฑ์ที่มีความเสถียร

สำหรับการสนทนาด้านเทคนิค ข้อกำหนด PCB หรือการวางแผนการผลิต โปรดติดต่อทีมงานของเรา

อีเมล:violet@akesonpcb.com
