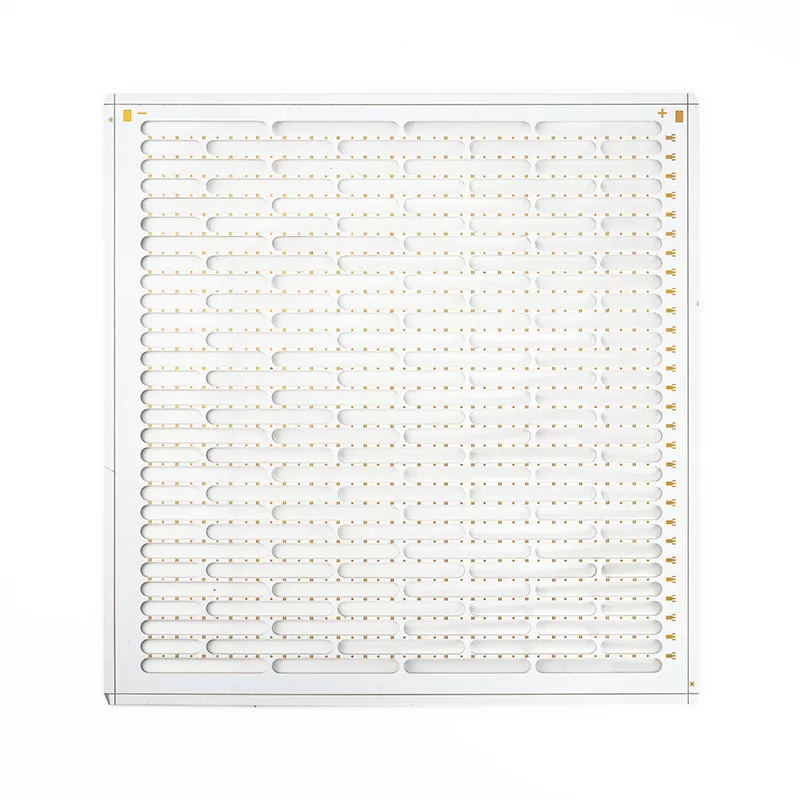

ระบบไฟส่องสว่าง LED Lighting PCB

ระบบไฟ LED ต้องการมากกว่าการเชื่อมต่อวงจรธรรมดา PCB ส่งผลโดยตรงต่อความสม่ำเสมอของความสว่าง การกระจายความร้อน ประสิทธิภาพการใช้พลังงาน และอายุการใช้งานของผลิตภัณฑ์ Aisen Electronics Co., Ltd. พัฒนาโซลูชัน PCB ไฟ LED สำหรับการใช้งานที่เสถียรภาพทางไฟฟ้าและการควบคุมความร้อนเป็นสิ่งสำคัญ

ตั้งแต่ระบบไฟส่องสว่างกลางแจ้งกำลังสูงไปจนถึงไฟแสดงสถานะอิเล็กทรอนิกส์ขนาดกะทัดรัด การออกแบบ PCB ระบบไฟส่องสว่าง LED ของเราได้รับการปรับให้เหมาะสมตามโหลดปัจจุบัน อุณหภูมิการทำงาน โครงร่างส่วนประกอบ และสภาพแวดล้อมการติดตั้ง

ข้อควรพิจารณาทางวิศวกรรมสำหรับการออกแบบ PCB ไฟ LED

การจัดการระบายความร้อนสำหรับการใช้งาน LED กำลังสูง

ความร้อนเป็นหนึ่งในปัจจัยหลักที่ส่งผลต่ออายุการใช้งานของ LED เมื่อ LED ทำงานที่กระแสไฟสูง การสะสมความร้อนที่มากเกินไปสามารถเร่งการสลายตัวของลูเมนและลดความน่าเชื่อถือของส่วนประกอบได้

Aisen Electronics มุ่งเน้นไปที่โครงสร้าง PCB ที่ปรับปรุงประสิทธิภาพการถ่ายเทความร้อนผ่านการกระจายทองแดงที่เหมาะสม การออกแบบความร้อน และการเลือกใช้วัสดุที่เหมาะสม

สำหรับการใช้งานที่ต้องการประสิทธิภาพการระบายความร้อนที่สูงขึ้น วิศวกรสามารถประเมินโซลูชัน เช่น ชั้นทองแดงที่หนาขึ้น PCB แกนโลหะ หรือโครงสร้างหลายชั้นที่ปรับแต่งตามความต้องการด้านพลังงาน

การเลือกวัสดุตามความต้องการด้านแสงสว่าง

ผลิตภัณฑ์ไฟ LED ที่แตกต่างกันต้องใช้โครงสร้าง PCB ที่แตกต่างกัน

สำหรับไฟ LED แสดงสถานะ LED และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค PCB FR4 มาตรฐานสามารถมอบโซลูชันที่คุ้มค่าพร้อมประสิทธิภาพทางไฟฟ้าที่เสถียร

สำหรับระบบแสงสว่างที่มีความสว่างสูง หลอดไฟรถยนต์ และระบบส่องสว่างทางอุตสาหกรรม ประสิทธิภาพด้านความร้อนมีความสำคัญมากขึ้น PCB ที่ทำจากอะลูมิเนียมหรือการออกแบบทองแดงที่ได้รับการปรับปรุงมักถูกพิจารณา เนื่องจากให้การกระจายความร้อนได้ดีกว่าเมื่อเทียบกับบอร์ดทั่วไป

Aisen Electronics ช่วยให้ลูกค้าเลือกวัสดุ PCB ที่เหมาะสมตามอุณหภูมิการทำงาน ความหนาแน่นของพลังงาน และข้อกำหนดอายุการใช้งานของผลิตภัณฑ์

ความสามารถในการผลิตสำหรับการผลิต PCB ไฟ LED

Aisen Electronics Co., Ltd. สนับสนุนการผลิต LED PCB ตั้งแต่การพัฒนาต้นแบบไปจนถึงการผลิตจำนวนมาก

ความสามารถในการผลิตของเราประกอบด้วยการผลิต PCB ด้านเดียว สองด้าน และหลายชั้นโดยมีจำนวนชั้นตั้งแต่ 1 ถึง 32 ชั้น กระบวนการผลิตได้รับการควบคุมผ่านการตรวจสอบอัตโนมัติและการทดสอบทางไฟฟ้าเพื่อรักษาความสม่ำเสมอของชุดการผลิตต่างๆ

ความสามารถในการผลิตโดยทั่วไปประกอบด้วย:

• ขนาดกระดานสูงสุด: 650 มม. × 750 มม
• ความหนาของทองแดง: สูงถึง 6 OZ สำหรับการออกแบบกระแสสูง
• ความกว้าง/ระยะห่างบรรทัดขั้นต่ำ: 0.076 มม
• ความทนทานต่ออิมพีแดนซ์: ±8% สำหรับข้อกำหนดด้านอิมพีแดนซ์แบบควบคุม

ความสามารถเหล่านี้ช่วยให้เราสามารถรองรับการใช้งาน LED ต่างๆ ที่ต้องการการออกแบบทางไฟฟ้าและเครื่องกลที่แตกต่างกัน

กระบวนการผลิต LED PCB และการควบคุมคุณภาพ

PCB ไฟ LED ทุกชิ้นผ่านขั้นตอนการผลิตที่มีการควบคุม รวมถึงการตรวจสอบวัสดุที่เข้ามา การประมวลผลชั้นใน การเจาะ การชุบทองแดง การสร้างภาพวงจร การใช้หน้ากากประสาน การตกแต่งพื้นผิว การตรวจสอบ AOI และการทดสอบทางไฟฟ้า

สำหรับการใช้งาน LED ความน่าเชื่อถือทางไฟฟ้ามีความสำคัญอย่างยิ่ง เนื่องจากการเชื่อมต่อที่ไม่เสถียรหรือการบัดกรีที่ไม่ดีสามารถนำไปสู่การกะพริบ ความสว่างที่แปรผัน หรือความล้มเหลวก่อนเวลาอันควร

กระบวนการตรวจสอบของเราประกอบด้วย:

• การตรวจสอบด้วยแสงอัตโนมัติ (AOI)
• การทดสอบทางไฟฟ้า
• การตรวจสอบคุณภาพพื้นผิว
• การตรวจสอบการผลิตขั้นสุดท้าย

พื้นผิวที่มีจำหน่าย ได้แก่ HASL, ENIG, OSP, Immersion Silver และ Immersion Tin เพื่อตอบสนองความต้องการในการประกอบที่แตกต่างกัน

บริการประกอบ PCB สำหรับผลิตภัณฑ์ไฟ LED

นอกเหนือจากการผลิต PCB แล้ว Aisen Electronics ยังให้บริการการผลิต PCBA สำหรับส่วนประกอบอิเล็กทรอนิกส์ LED ที่สมบูรณ์อีกด้วย

ความสามารถในการประกอบของเราประกอบด้วยการจัดหาส่วนประกอบ การวางตำแหน่ง SMT การประกอบผ่านรู และการทดสอบการทำงาน

บริการนี้เหมาะสำหรับ:

• บอร์ดไดรเวอร์ LED
• ตัวควบคุมแสงสว่างอัจฉริยะ
• โมดูลแสงสว่างอุตสาหกรรม
• ชุดควบคุมไฟ LED สำหรับรถยนต์
• อุปกรณ์ให้แสงสว่าง IoT

ด้วยการรวมการผลิตและการประกอบ PCB ลูกค้าจึงสามารถลดความซับซ้อนในการจัดการซัพพลายเออร์และปรับปรุงประสิทธิภาพการผลิตได้

การใช้งาน

PCB ระบบไฟส่องสว่าง LED ของเราใช้ในระบบไฟส่องสว่างต่างๆ ที่ต้องการประสิทธิภาพทางไฟฟ้าที่มั่นคง

การใช้งานทั่วไป ได้แก่:

ไฟส่องสว่างยานยนต์

ระบบไฟส่องสว่างยานยนต์ LED ต้องการโครงสร้าง PCB ขนาดกะทัดรัด การเชื่อมต่อที่เชื่อถือได้ และการทำงานที่มั่นคงภายใต้การสั่นสะเทือนและการเปลี่ยนแปลงของอุณหภูมิ

การส่องสว่างทางอุตสาหกรรม

อุปกรณ์ส่องสว่างในโรงงานและอุปกรณ์อุตสาหกรรมมักทำงานเป็นเวลานาน โดยต้องมีการออกแบบ PCB ที่สามารถจัดการการสร้างความร้อนอย่างต่อเนื่อง

แสงสว่างทางสถาปัตยกรรมและการพาณิชย์

ระบบไฟส่องสว่างที่ใช้ในอาคาร จอแสดงผล และสภาพแวดล้อมเชิงพาณิชย์ต้องการความสว่างที่สม่ำเสมอและการควบคุมพลังงานที่เชื่อถือได้

ระบบไฟส่องสว่างอัจฉริยะ

ผลิตภัณฑ์ส่องสว่างที่ใช้ IoT ผสมผสาน LED เข้ากับเซ็นเซอร์ โมดูลไร้สาย และวงจรควบคุม โดยต้องใช้รูปแบบ PCB ขนาดกะทัดรัดและการส่งสัญญาณที่แม่นยำ

เหตุใดจึงเลือก Aisen Electronics สำหรับการผลิต PCB ไฟ LED

Aisen Electronics Co., Ltd. ผสมผสานประสบการณ์การผลิต PCB เข้ากับการสนับสนุนด้านวิศวกรรมสำหรับการใช้งานระบบแสงสว่าง

ทีมงานของเราช่วยเหลือลูกค้าในระหว่างขั้นตอนการออกแบบโดยการตรวจสอบโครงร่าง PCB การเลือกวัสดุ ข้อควรพิจารณาด้านความร้อน และความเป็นไปได้ในการผลิต ด้วยการวิเคราะห์ DFM ปัญหาการผลิตที่อาจเกิดขึ้นสามารถระบุได้ก่อนการผลิตจำนวนมาก ซึ่งช่วยลดต้นทุนการออกแบบใหม่และปรับปรุงประสิทธิภาพการผลิต

ไม่ว่าคุณจะต้องการปริมาณต้นแบบหรือการสนับสนุนการผลิตอย่างต่อเนื่อง เราก็มีโซลูชัน LED PCB ตามความต้องการทางไฟฟ้า สภาพแวดล้อมการใช้งาน และเป้าหมายการผลิตของคุณ

คำถามที่พบบ่อย

PCB ประเภทใดที่มักใช้สำหรับไฟ LED

ประเภทของ PCB ขึ้นอยู่กับข้อกำหนดด้านพลังงานของ LED PCB FR4 มาตรฐานเหมาะสำหรับการให้แสงสว่างที่ใช้พลังงานต่ำ ในขณะที่ PCB ที่ใช้อะลูมิเนียมมักถูกเลือกสำหรับการใช้งาน LED กำลังสูง เนื่องจากมีการกระจายความร้อนได้ดีกว่า

เหตุใดการจัดการความร้อนของ LED PCB จึงมีความสำคัญ

ประสิทธิภาพของ LED จะลดลงเมื่ออุณหภูมิในการทำงานสูงเกินไป การออกแบบระบายความร้อน PCB ที่มีประสิทธิภาพช่วยลดการสะสมความร้อนและรักษาความเสถียรของความสว่างตลอดระยะเวลาการทำงานที่ยาวนาน

Aisen Electronics สามารถผลิต PCB LED แบบปรับแต่งเองได้หรือไม่

ใช่. เรานำเสนอโซลูชัน PCB ไฟ LED ระบบส่องสว่างแบบกำหนดเองตามขนาดบอร์ด จำนวนชั้น ความหนาของทองแดง ความต้องการวัสดุ และข้อกำหนดในการประกอบ

LED PCB มีพื้นผิวแบบใดบ้าง?

พื้นผิวที่มีจำหน่าย ได้แก่ ENIG, HASL, OSP, Immersion Silver และ Immersion Tin ตัวเลือกจะขึ้นอยู่กับวิธีการประกอบ ข้อกำหนดด้านความน่าเชื่อถือ และการพิจารณาต้นทุน

คุณมีชุดประกอบ LED PCBA หรือไม่?

ใช่. Aisen Electronics ให้บริการประกอบ PCB รวมถึง SMT, การประกอบผ่านรู, การจัดหาส่วนประกอบ และการทดสอบการทำงาน

ติดต่อ ไอเซน อิเล็คทรอนิคส์

หากคุณกำลังพัฒนาผลิตภัณฑ์ไฟ LED และต้องการโซลูชัน PCB ที่มีประสิทธิภาพทางไฟฟ้าที่เสถียรและการจัดการระบายความร้อนที่มีประสิทธิภาพ Aisen Electronics Co., Ltd. สามารถให้การสนับสนุนด้านวิศวกรรมตั้งแต่การประเมินต้นแบบไปจนถึงการผลิตตามปริมาณ
