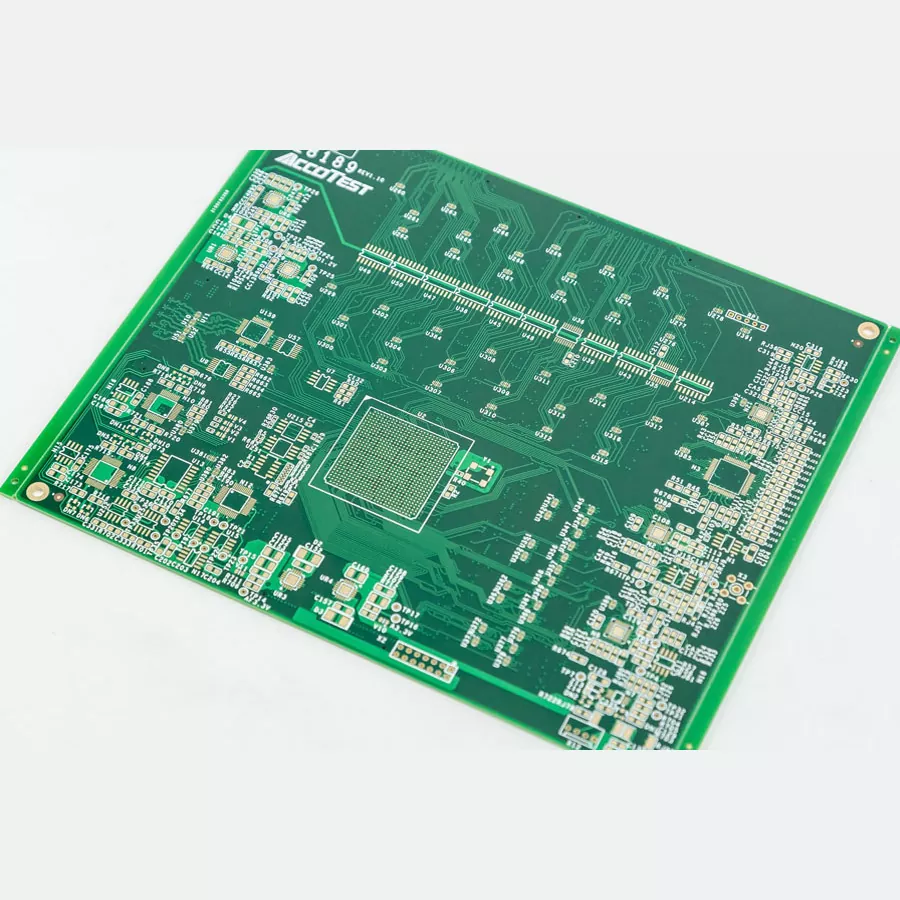

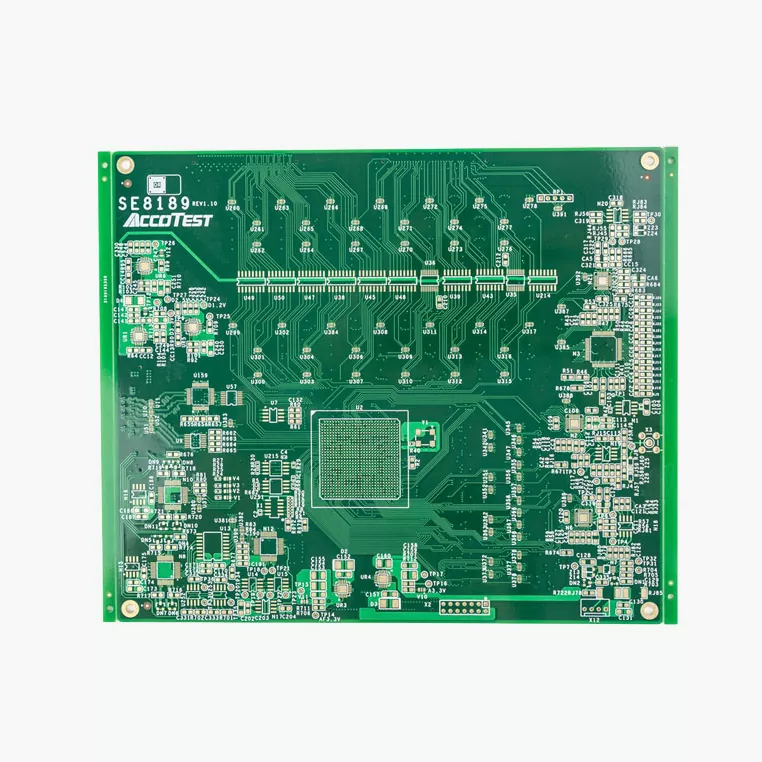

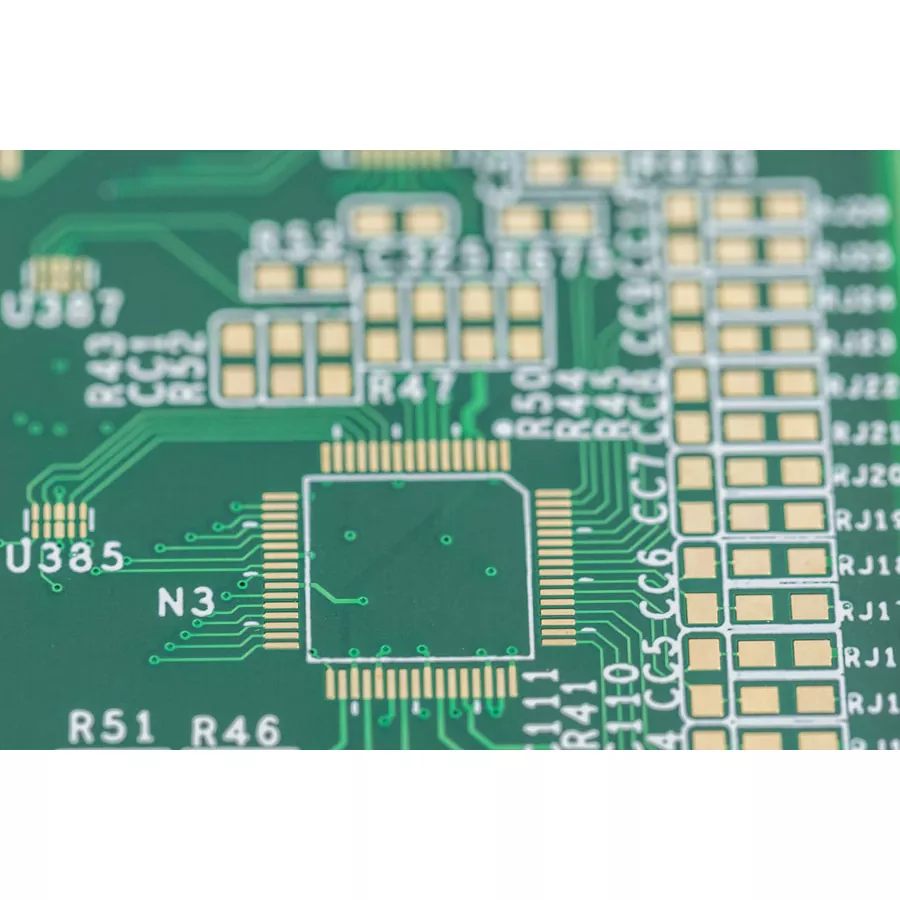

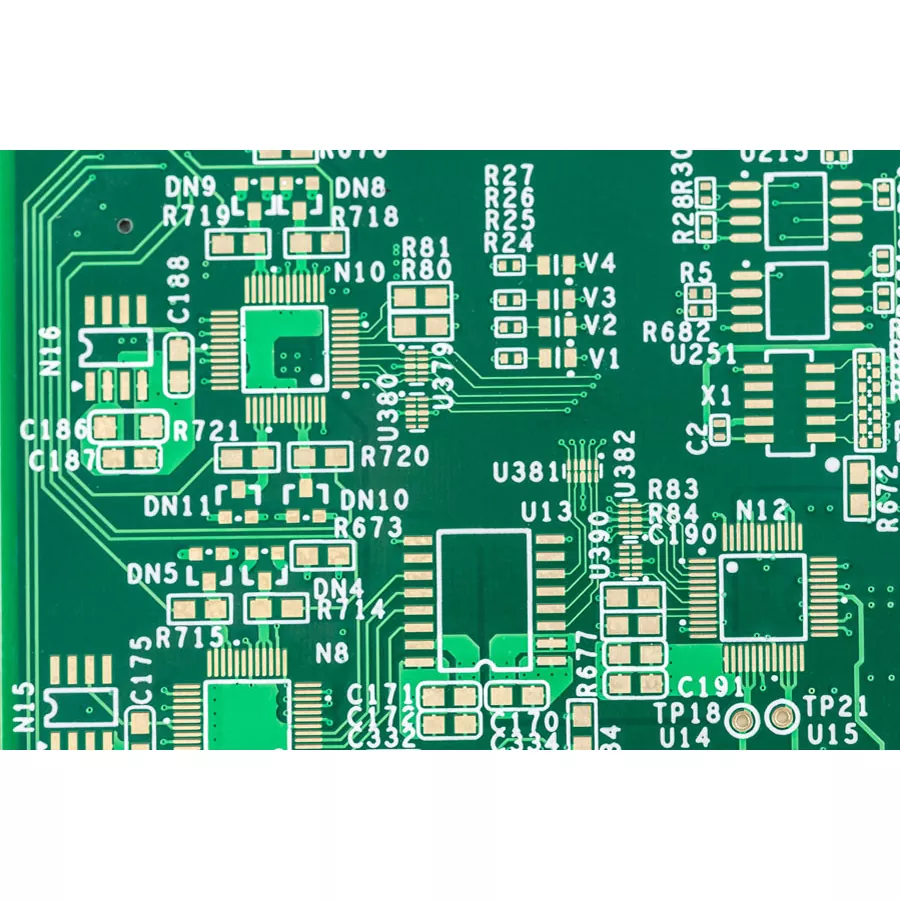

ระบบควบคุม PCB

PCB ระบบควบคุมมีบทบาทสำคัญในอุปกรณ์อุตสาหกรรมโดยการเชื่อมต่อเซ็นเซอร์ โปรเซสเซอร์ โมดูลการสื่อสาร และวงจรควบคุมพลังงานเข้าไว้ในแพลตฟอร์มอิเล็กทรอนิกส์ที่เชื่อถือได้เพียงแพลตฟอร์มเดียว

ต่างจากแผงวงจรมาตรฐานตรงที่ต้องรักษาการทำงานที่เสถียรในขณะที่จัดการกับสัญญาณหลายประเภท รวมถึงสัญญาณป้อนกลับแบบอะนาล็อก การสื่อสารแบบดิจิทัล และเอาต์พุตควบคุมกระแสสูง การออกแบบ PCB ที่ไม่ดีอาจทำให้เกิดสัญญาณรบกวน การสื่อสารที่ไม่เสถียร หรือการหยุดทำงานของระบบโดยไม่คาดคิด

ที่ไอเซ็น อิเล็คทรอนิคส์ บจก.เราผลิต PCB ระบบควบคุมแบบกำหนดเองสำหรับอุปกรณ์ระบบอัตโนมัติทางอุตสาหกรรม ตัวควบคุมแบบฝัง ระบบควบคุมมอเตอร์ และเครื่องจักรอัจฉริยะ แนวทางทางวิศวกรรมของเรามุ่งเน้นไปที่ประสิทธิภาพทางไฟฟ้า การจัดการความร้อน ความสมบูรณ์ของสัญญาณ และความสม่ำเสมอในการผลิตในระยะยาว

ข้อพิจารณาทางวิศวกรรมเบื้องหลังการออกแบบ PCB ระบบควบคุม

PCB ระบบควบคุมไม่ได้เป็นเพียงตัวพาสำหรับชิ้นส่วนอิเล็กทรอนิกส์เท่านั้น โดยจะกำหนดว่าระบบประมวลผลสัญญาณ จัดการพลังงาน และสื่อสารกับอุปกรณ์ภายนอกได้อย่างมีประสิทธิภาพเพียงใด

ในระหว่างการพัฒนา PCB วิศวกรจำเป็นต้องสร้างสมดุลระหว่างประสิทธิภาพทางไฟฟ้า ข้อจำกัดทางกล และความน่าเชื่อถือในการผลิต

ความสมบูรณ์ของสัญญาณและการแยกวงจรสำหรับการควบคุมทางอุตสาหกรรม

ตัวควบคุมทางอุตสาหกรรมมักจะรวมฟังก์ชันวงจรต่างๆ ไว้บน PCB เดียวกัน ได้แก่:

• การรับสัญญาณเซ็นเซอร์
• การประมวลผลไมโครคอนโทรลเลอร์
• วงจรการสื่อสาร
• การควบคุมการส่งออกพลังงาน

วงจรเหล่านี้อาจรบกวนซึ่งกันและกันหากการกำหนดเส้นทาง PCB ไม่ได้รับการออกแบบอย่างเหมาะสม

ไอเซ็น อิเล็คทรอนิคส์ บจก. สนับสนุนการออกแบบ PCB โดยคำนึงถึง:

• การแยกสัญญาณอนาล็อกและดิจิตอล
• การเพิ่มประสิทธิภาพกลยุทธ์การต่อสายดิน
• รูปแบบการลดเสียงรบกวน
• การกำหนดเส้นทางอิมพีแดนซ์ที่ควบคุม

ซึ่งช่วยรักษาการทำงานที่เสถียรในการใช้งานซึ่งจำเป็นต้องมีสัญญาณตอบรับที่แม่นยำ

การออกแบบที่มีความน่าเชื่อถือสูงสำหรับการดำเนินงานทางอุตสาหกรรมอย่างต่อเนื่อง

ระบบควบคุมจำนวนมากทำงานอย่างต่อเนื่องในโรงงาน เครื่องจักร และอุปกรณ์ระบบอัตโนมัติ ซึ่งความล้มเหลวที่ไม่คาดคิดสามารถสร้างความสูญเสียในการผลิตได้

การผลิต PCB ของเรารองรับการออกแบบที่ต้องการ:

• ความน่าเชื่อถือทางกลสูง
• การเพิ่มประสิทธิภาพการระบายความร้อน
• โครงสร้างทองแดงที่ทนทาน
• ประสิทธิภาพการบัดกรีที่มั่นคง

สำหรับอุปกรณ์ที่ทำงานภายใต้การสั่นสะเทือน การเปลี่ยนแปลงของอุณหภูมิ หรือการรบกวนทางไฟฟ้า การเลือกวัสดุ PCB และความสม่ำเสมอในการผลิตกลายเป็นปัจจัยสำคัญ

Communication Interface Support for Smart Control Systems

แพลตฟอร์มการควบคุมอุตสาหกรรมสมัยใหม่มักต้องการการสื่อสารระหว่างตัวควบคุม เซ็นเซอร์ และเครือข่ายภายนอก

PCB ระบบควบคุมอาจรวมอินเทอร์เฟซเช่น:

• การสื่อสาร RS485
• ระบบ CAN บัส
• โมดูลอีเทอร์เน็ต
• โปรโตคอลการสื่อสารทางอุตสาหกรรม

สำหรับการใช้งานเหล่านี้ โครงร่าง PCB จะต้องรักษาคุณภาพของสัญญาณผ่านการกำหนดเส้นทาง การควบคุมอิมพีแดนซ์ และการพิจารณา EMI ที่เหมาะสม

การใช้งาน

อุปกรณ์ระบบอัตโนมัติทางอุตสาหกรรม

เครื่องจักรอัตโนมัติต้องการส่วนประกอบ PCB ที่เชื่อถือได้เพื่อประสานงานมอเตอร์ เซ็นเซอร์ แอคชูเอเตอร์ และโปรเซสเซอร์ควบคุม

โซลูชัน PCB ควบคุมของเราใช้ใน:

• อุปกรณ์อัตโนมัติในโรงงาน
• ระบบหุ่นยนต์
• หน่วยควบคุมเครื่องจักร
• ผู้ควบคุมสายการผลิต

ระบบควบคุมมอเตอร์และการเคลื่อนที่

แอปพลิเคชันควบคุมมอเตอร์ต้องการการประมวลผลสัญญาณที่แม่นยำและการจัดการพลังงานที่เสถียร

การออกแบบ PCB ต้องรองรับ:

• วงจรขับมอเตอร์
• การตรวจจับผลตอบรับ
• ส่วนประกอบการสลับพลังงาน
• การจัดการความร้อน

มีตัวเลือก PCB ทองแดงหนาสำหรับการใช้งานที่ต้องการความสามารถในปัจจุบันที่สูงขึ้น

อุปกรณ์ควบคุมแบบฝัง

ตัวควบคุมแบบฝังถูกนำมาใช้กันอย่างแพร่หลายในอุปกรณ์อัจฉริยะ ซึ่งขนาด PCB การใช้พลังงาน และความน่าเชื่อถือเป็นสิ่งสำคัญ

การใช้งานได้แก่:

• เครื่องจักรอัจฉริยะ
• ขั้วต่อการควบคุม
• ระบบการตรวจสอบ
• อุปกรณ์ IoT อุตสาหกรรม

ความสามารถในการผลิต PCB สำหรับการใช้งานการควบคุม

ไอเซ็น อิเล็คทรอนิคส์ บจก. นำเสนอความสามารถในการผลิต PCB สำหรับข้อกำหนดของระบบควบคุมที่แตกต่างกัน:

โครงสร้างเลเยอร์:

การผลิต PCB 1-32 ชั้น

ความหนาของบอร์ด:

0.3 มม.-5.0 มม

ความหนาของทองแดง:

มากถึง 6 ออนซ์สำหรับการใช้งานกระแสสูง

ความกว้างบรรทัดขั้นต่ำ:

3มิล (0.076มม.)

การควบคุมความต้านทาน:

มาตรฐาน ±10% มีขีดความสามารถที่ได้รับการปรับปรุงแล้ว

พื้นผิวเสร็จสิ้น:

ENIG, HASL, OSP, เงินแช่, ทองคำหนัก

ความสามารถเหล่านี้ทำให้เราสามารถรองรับทั้งแผงควบคุมมาตรฐานและการออกแบบหลายชั้นที่ซับซ้อน

การควบคุมคุณภาพการผลิต

ความน่าเชื่อถือของระบบควบคุม PCB ขึ้นอยู่กับความสม่ำเสมอตลอดการผลิต

กระบวนการผลิตของเราประกอบด้วย:

การตรวจสอบวัสดุที่เข้ามา การตรวจสอบชั้นใน การควบคุมการเจาะ การตรวจสอบการชุบทองแดง การตรวจสอบ AOI การทดสอบทางไฟฟ้า และการตรวจสอบคุณภาพขั้นสุดท้าย

สำหรับโครงการที่ต้องการความน่าเชื่อถือที่สูงขึ้น เราสนับสนุนข้อกำหนดการทดสอบเพิ่มเติมตามข้อกำหนดเฉพาะของลูกค้า

การควบคุมคุณภาพมุ่งเน้นไปที่:

• ความต่อเนื่องของวงจร
• ประสิทธิภาพของฉนวน
• ความสามารถในการบัดกรี
• การจัดตำแหน่งเลเยอร์
• ความสม่ำเสมอในการผลิต

การสนับสนุนด้านวิศวกรรม PCB แบบกำหนดเอง

การพัฒนาระบบควบคุมมักเกี่ยวข้องกับการรักษาสมดุลระหว่างประสิทธิภาพ ต้นทุน และความเป็นไปได้ในการผลิต

ทีมวิศวกรของเราช่วยเหลือลูกค้าในเรื่อง:

• ทบทวนการออกแบบ PCB
• การเพิ่มประสิทธิภาพแบบสแต็กอัพ
• การเลือกใช้วัสดุ
• การวิเคราะห์ดีเอฟเอ็ม
• การตรวจสอบต้นแบบ
• การเปลี่ยนแปลงการผลิตจำนวนมาก

ด้วยการเข้าร่วมตั้งแต่เนิ่นๆ ในกระบวนการพัฒนา เราได้ช่วยลดความเสี่ยงในการผลิตและปรับปรุงความน่าเชื่อถือของผลิตภัณฑ์

เหตุใดจึงเลือก Aisen Electronics Co., Ltd. สำหรับการผลิต PCB ระบบควบคุม

โครงการ PCB ระบบควบคุมต้องการมากกว่าความสามารถในการประดิษฐ์ ซัพพลายเออร์จะต้องเข้าใจว่าประสิทธิภาพของ PCB ส่งผลต่อระบบอิเล็กทรอนิกส์ที่สมบูรณ์อย่างไร

ไอเซ็น อิเล็คทรอนิคส์ บจก. ให้บริการ:

• มีประสบการณ์ในการผลิต PCB หลายชั้นแบบกำหนดเอง
• รองรับการใช้งานควบคุมทางอุตสาหกรรม
• ความช่วยเหลือด้านวิศวกรรมตั้งแต่ต้นแบบจนถึงการผลิต
• ความสามารถในการผลิตที่ยืดหยุ่นสำหรับปริมาณการสั่งซื้อที่แตกต่างกัน
• บริการครบวงจร PCB และ PCBA

เราทำงานร่วมกับผู้ผลิตอุปกรณ์และนักพัฒนาอิเล็กทรอนิกส์เพื่อสร้างโซลูชัน PCB ที่เชื่อถือได้สำหรับระบบอัตโนมัติและแอปพลิเคชันการควบคุมอัจฉริยะ

คำถามที่พบบ่อย

อะไรคือความแตกต่างระหว่างระบบควบคุม PCB และ PCB มาตรฐาน?

PCB ระบบควบคุมมักจะมีวงจรที่ซับซ้อนกว่า รวมถึงการประมวลผลสัญญาณ อินเทอร์เฟซการสื่อสาร และส่วนควบคุมพลังงาน พวกเขาต้องการความสมบูรณ์ของสัญญาณและความน่าเชื่อถือที่ดีขึ้น

ระบบควบคุม PCB สามารถรองรับอินเทอร์เฟซการสื่อสารทางอุตสาหกรรมได้หรือไม่?

ใช่. การออกแบบ PCB สามารถรองรับอินเทอร์เฟซการสื่อสาร เช่น RS485, CAN, อีเธอร์เน็ต และข้อกำหนดด้านการสื่อสารทางอุตสาหกรรมอื่นๆ

คุณผลิต PCB ควบคุมกระแสไฟสูงหรือไม่

ใช่. เรามีตัวเลือก PCB ทองแดงหนาถึง 6 ออนซ์สำหรับการใช้งานที่ต้องการความสามารถในปัจจุบันที่สูงขึ้น

PCB ชั้นใดที่เหมาะกับตัวควบคุมทางอุตสาหกรรม

จำนวนเลเยอร์ขึ้นอยู่กับความซับซ้อนของวงจร ตัวควบคุมแบบธรรมดาอาจใช้ 2-4 เลเยอร์ ในขณะที่ระบบอุตสาหกรรมขั้นสูงมักต้องใช้โครงสร้างหลายชั้น

คุณสามารถให้บริการประกอบ PCB ได้หรือไม่?

ใช่. เราให้บริการการประดิษฐ์ PCB การจัดหาส่วนประกอบ การประกอบ SMT การทดสอบ และโซลูชั่น PCBA ที่สมบูรณ์

คุณจะปรับปรุงความน่าเชื่อถือของ PCB สำหรับสภาพแวดล้อมทางอุตสาหกรรมได้อย่างไร

ความน่าเชื่อถือได้รับการปรับปรุงผ่านการเลือกใช้วัสดุที่เหมาะสม การควบคุมการผลิต การทดสอบทางไฟฟ้า และการเพิ่มประสิทธิภาพการออกแบบตามเงื่อนไขการใช้งาน

ติดต่อไอเซ็น อิเล็คทรอนิคส์ บจก.สำหรับโซลูชันการผลิต PCB ระบบควบคุมแบบกำหนดเอง

อีเมล:violet@akesonpcb.com
