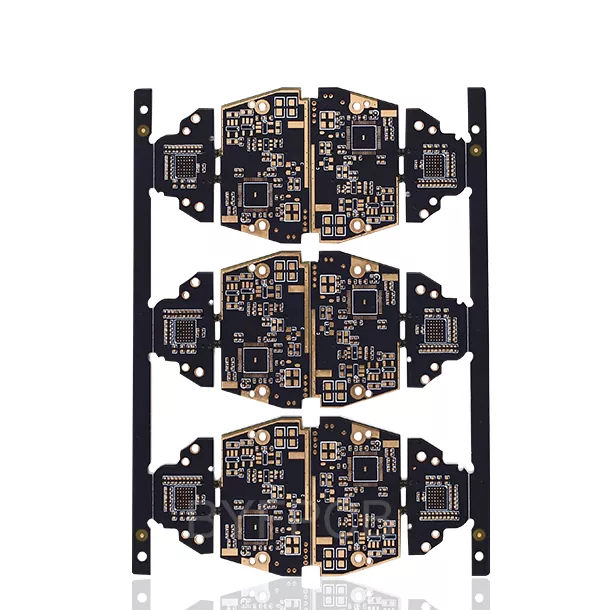

PCB มอนิเตอร์หัวใจ

Aisen Electronics Co., Ltd. ผลิต PCB ทางการแพทย์ที่ออกแบบมาสำหรับการใช้งานตรวจสอบการเต้นของหัวใจ โดยมุ่งเน้นที่ความสมบูรณ์ของสัญญาณ การควบคุมเสียงรบกวน โครงสร้างวงจรขนาดกะทัดรัด และคุณภาพการผลิตที่สม่ำเสมอ โซลูชัน PCB ของเราสนับสนุนผู้ผลิตอุปกรณ์ทางการแพทย์ที่พัฒนาอุปกรณ์ ECG แบบพกพา จอภาพข้างเตียง และผลิตภัณฑ์ดูแลสุขภาพระยะไกล

ข้อควรพิจารณาในการออกแบบ PCB สำหรับอุปกรณ์ติดตามหัวใจ

การออกแบบวงจรสัญญาณรบกวนต่ำสำหรับการรับสัญญาณ ECG

อุปกรณ์ ECG จะรวบรวมสัญญาณไฟฟ้าที่สร้างโดยหัวใจมนุษย์ ซึ่งโดยปกติจะมีขนาดเล็กมากและไวต่อการรบกวนจากภายนอก เค้าโครง PCB ส่งผลโดยตรงต่อความแม่นยำของรูปคลื่นและความเสถียรในการวัด

สำหรับการใช้งานในการตรวจวัดหัวใจ วิศวกรของเรามุ่งเน้นไปที่การแยกวงจรการรับสัญญาณอนาล็อกออกจากพื้นที่การประมวลผลดิจิทัล การปรับโครงสร้างสายดินให้เหมาะสม และลดการเชื่อมต่อสัญญาณรบกวนที่ไม่พึงประสงค์ระหว่างโมดูลการทำงานต่างๆ ข้อควรพิจารณาในการออกแบบเหล่านี้ช่วยรักษาการส่งสัญญาณ ECG ที่ชัดเจนยิ่งขึ้นในระหว่างการตรวจสอบในระยะยาว

โครงสร้าง PCB หลายชั้นสำหรับอุปกรณ์อิเล็กทรอนิกส์ทางการแพทย์ขนาดกะทัดรัด

เครื่องวัดหัวใจสมัยใหม่รวมฟังก์ชันต่างๆ ไว้ด้วยกัน เช่น การรับสัญญาณ การประมวลผลข้อมูล การสื่อสารไร้สาย และการจัดการพลังงานภายในพื้นที่จำกัด โครงสร้าง PCB หลายชั้นช่วยให้วิศวกรสามารถจัดเรียงวงจรต่างๆ ได้อย่างมีประสิทธิภาพ ขณะเดียวกันก็รักษาประสิทธิภาพทางไฟฟ้าไว้ได้

Aisen Electronics รองรับการผลิต PCB หลายชั้นตั้งแต่ 2 ถึง 32 ชั้น ด้วยความสามารถต่างๆ เช่น ความกว้างของเส้นขั้นต่ำและระยะห่างไม่เกิน 3 มิลลิเมตร, micro vias เหลือเพียง 0.1 มม. และการผลิตอิมพีแดนซ์ที่ควบคุมด้วยพิกัดความเผื่อ ±8% ความสามารถเหล่านี้รองรับอุปกรณ์ทางการแพทย์ขนาดกะทัดรัดที่ต้องการโครงร่างวงจรที่มีความหนาแน่นสูง

วัสดุและการตกแต่งพื้นผิวสำหรับ PCB เครื่องวัดหัวใจ

การเลือกวัสดุตามความต้องการของอุปกรณ์

วัสดุ PCB ที่ใช้ในอุปกรณ์ตรวจติดตามการเต้นของหัวใจต้องการคุณสมบัติไดอิเล็กตริกที่เสถียรและความน่าเชื่อถือในระยะยาว วิศวกรอาจเลือกวัสดุที่แตกต่างกันขึ้นอยู่กับการออกแบบผลิตภัณฑ์ตามความถี่ของสัญญาณ ข้อกำหนดด้านความร้อน และข้อจำกัดทางกล

โดยทั่วไปจะใช้วัสดุ FR-4 ที่มี Tg สูงสำหรับอุปกรณ์ตรวจสอบ ECG มาตรฐาน ในขณะที่วัสดุที่มีการสูญเสียต่ำสามารถพิจารณาได้สำหรับอุปกรณ์ที่รวมโมดูลการสื่อสารไร้สาย การเลือกวัสดุที่เหมาะสมช่วยรักษาประสิทธิภาพทางไฟฟ้าให้คงที่ตลอดวงจรชีวิตผลิตภัณฑ์

การรักษาพื้นผิวสำหรับอุปกรณ์อิเล็กทรอนิกส์ทางการแพทย์

การตกแต่งพื้นผิวส่งผลต่อคุณภาพการบัดกรี ความเสถียรในการเชื่อมต่อส่วนประกอบ และความน่าเชื่อถือในระยะยาว

Aisen Electronics มีตัวเลือกการรักษาพื้นผิว รวมถึง ENIG, OSP และเงินแช่ ENIG ถูกนำมาใช้กันอย่างแพร่หลายในการใช้งานอิเล็กทรอนิกส์ทางการแพทย์ เนื่องจากมีความสามารถในการบัดกรีที่ดีและประสิทธิภาพการสัมผัสที่มั่นคงสำหรับส่วนประกอบที่มีความแม่นยำ

กระบวนการผลิต PCB เครื่องวัดหัวใจ

การผลิต PCB และการควบคุมการประกอบ

การผลิต PCB ทางการแพทย์ต้องมีการควบคุมกระบวนการที่เข้มงวดตั้งแต่การเตรียมวัตถุดิบไปจนถึงการตรวจสอบขั้นสุดท้าย ในระหว่างการผลิต PCB แต่ละตัวผ่านขั้นตอนการผลิตหลายขั้นตอน รวมถึงการถ่ายภาพวงจร การเคลือบ การเจาะ การชุบทองแดง การรักษาพื้นผิว และการทดสอบทางไฟฟ้า

สำหรับลูกค้าที่ต้องการการประกอบที่เสร็จสมบูรณ์ Aisen Electronics ยังให้บริการ PCBA ครอบคลุมการประกอบ SMT การจัดหาส่วนประกอบ การตรวจสอบการบัดกรี และการทดสอบการทำงาน ช่วยให้ผู้ผลิตอุปกรณ์ทางการแพทย์สามารถจัดการการพัฒนาต้นแบบและการผลิตตามปริมาณผ่านพันธมิตรการผลิตเพียงรายเดียว

การควบคุมคุณภาพสำหรับ PCB การตรวจสอบทางการแพทย์

การทดสอบทางไฟฟ้าและการตรวจสอบย้อนกลับการผลิต

อุปกรณ์ตรวจวัดหัวใจต้องการประสิทธิภาพ PCB ที่สม่ำเสมอ เนื่องจากความล้มเหลวของวงจรอาจส่งผลต่อการทำงานของอุปกรณ์ ก่อนจัดส่ง PCB แต่ละตัวจะได้รับการตรวจสอบผ่านการทดสอบทางไฟฟ้า การตรวจสอบ AOI และขั้นตอนการตรวจสอบการผลิต

Aisen Electronics เก็บรักษาบันทึกการผลิตที่ครอบคลุมข้อมูลวัสดุ พารามิเตอร์การผลิต และผลการตรวจสอบ บันทึกเหล่านี้สนับสนุนผู้ผลิตอุปกรณ์ทางการแพทย์ที่ต้องการอุปทานที่มั่นคงและการตรวจสอบย้อนกลับการผลิต

การประยุกต์ใช้ PCB ของ Heart Monitor

PCB มอนิเตอร์หัวใจใช้ในระบบตรวจสอบทางการแพทย์ต่างๆ รวมถึงจอภาพ ECG แบบพกพา อุปกรณ์ตรวจสอบหัวใจแบบสวมใส่ได้ อุปกรณ์ตรวจสอบผู้ป่วยข้างเตียง และอุปกรณ์ดูแลสุขภาพระยะไกล

การใช้งานที่แตกต่างกันต้องใช้โครงสร้าง PCB ที่แตกต่างกัน อุปกรณ์สวมใส่มักจะเน้นที่ขนาดกะทัดรัดและใช้พลังงานต่ำ ในขณะที่อุปกรณ์ตรวจสอบของโรงพยาบาลให้ความสำคัญกับความเสถียรของสัญญาณและความสามารถในการทำงานต่อเนื่องมากกว่า

เหตุใดบริษัทอุปกรณ์การแพทย์จึงร่วมงานกับ Aisen Electronics Co., Ltd.

การผลิต PCB ทางการแพทย์จำเป็นต้องมีความเข้าใจทั้งด้านประสิทธิภาพทางอิเล็กทรอนิกส์และข้อกำหนดการใช้งาน Aisen Electronics Co., Ltd. ทำงานร่วมกับลูกค้าในระหว่างการตรวจสอบการออกแบบ PCB การเตรียมการผลิต และขั้นตอนการผลิต เพื่อปรับปรุงความสามารถในการผลิตและรักษาคุณภาพที่สม่ำเสมอ

ความสามารถในการผลิตของเราประกอบด้วยการผลิต PCB หลายชั้น การผลิตวงจรความหนาแน่นสูง การประกอบ PCB และการสนับสนุนการทดสอบสำหรับการใช้งานอิเล็กทรอนิกส์ทางการแพทย์

คำถามที่พบบ่อยเกี่ยวกับ Heart Monitor PCB

PCB ประเภทใดที่มักใช้ในอุปกรณ์ตรวจวัดหัวใจ

อุปกรณ์ตรวจวัดหัวใจส่วนใหญ่ใช้ PCB แบบแข็งหลายชั้นหรือ PCB แบบแข็งแบบยืดหยุ่น ตัวเลือกขึ้นอยู่กับขนาดอุปกรณ์ ความซับซ้อนของวงจร และข้อกำหนดการใช้งาน

เหตุใดอุปกรณ์ ECG จึงต้องมีการออกแบบ PCB แบบพิเศษ

สัญญาณ ECG เป็นสัญญาณทางชีวภาพแรงดันต่ำที่อาจได้รับผลกระทบจากการรบกวนทางแม่เหล็กไฟฟ้าได้ง่าย เค้าโครง PCB ที่เหมาะสมจะช่วยลดสัญญาณรบกวนและปรับปรุงความแม่นยำของสัญญาณ

Aisen Electronics สามารถรองรับการผลิตต้นแบบและการผลิตจำนวนมากได้หรือไม่

ใช่. Aisen Electronics ให้การสนับสนุนการผลิต PCB ตั้งแต่ตัวอย่างต้นแบบไปจนถึงการผลิตจำนวนมาก ช่วยให้ลูกค้าเคลื่อนย้ายผลิตภัณฑ์จากการพัฒนาสู่ตลาด

วิธีการทดสอบใดที่ใช้สำหรับการผลิต PCB ทางการแพทย์

การตรวจสอบทั่วไปประกอบด้วยการทดสอบทางไฟฟ้า การตรวจสอบ AOI การตรวจสอบคุณภาพบัดกรี และการตรวจสอบกระบวนการผลิตเพื่อให้มั่นใจถึงความสม่ำเสมอของ PCB

ติดต่อ Aisen Electronics Co., Ltd.

การพัฒนาอุปกรณ์ตรวจวัดหัวใจต้องได้รับการสนับสนุนด้านการผลิต PCB ที่ตรงกับการออกแบบทางไฟฟ้า ขนาดผลิตภัณฑ์ และข้อกำหนดในการผลิต

Aisen Electronics Co., Ltd. ให้บริการผลิตและประกอบ PCB สำหรับจอภาพ ECG อุปกรณ์ดูแลสุขภาพที่สวมใส่ได้ และระบบอิเล็กทรอนิกส์ทางการแพทย์ ทีมวิศวกรของเราสามารถช่วยตรวจสอบการออกแบบ PCB การเลือกวัสดุ การประเมินการผลิต และการวางแผนการผลิต

สำหรับข้อมูลจำเพาะของ PCB ข้อกำหนดของต้นแบบ หรือโครงการผลิตจำนวนมาก โปรดติดต่อทีมงานของเราเพื่อหารือเกี่ยวกับความต้องการใช้งานของคุณ
