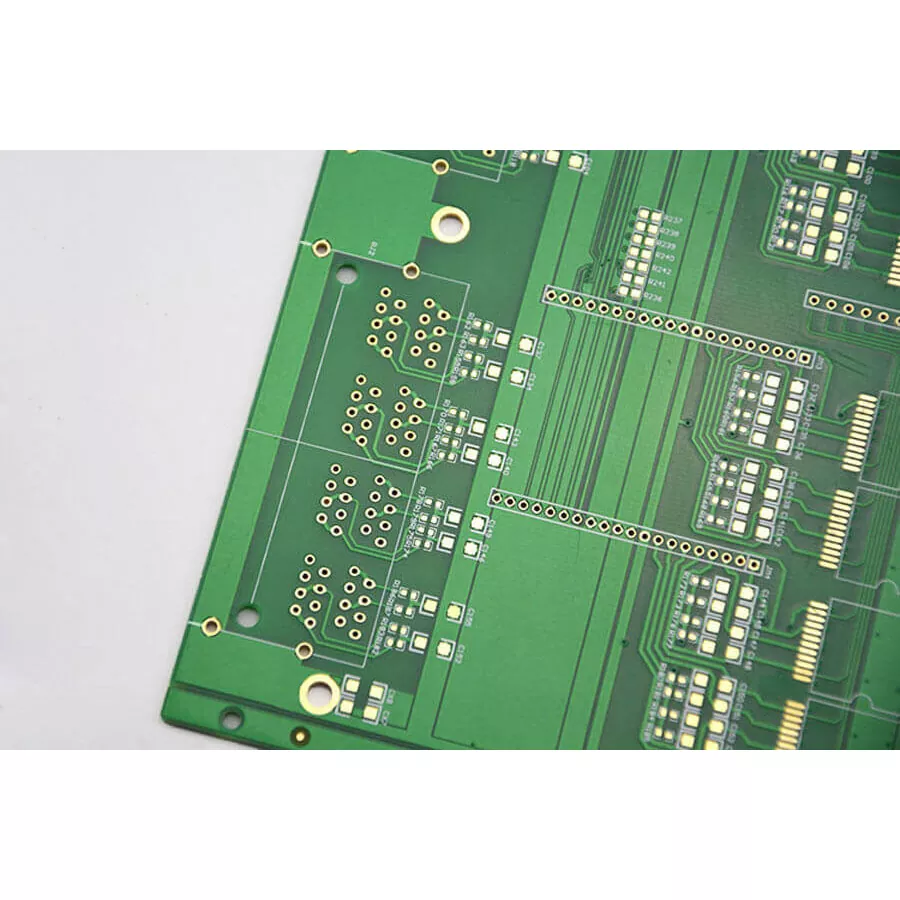

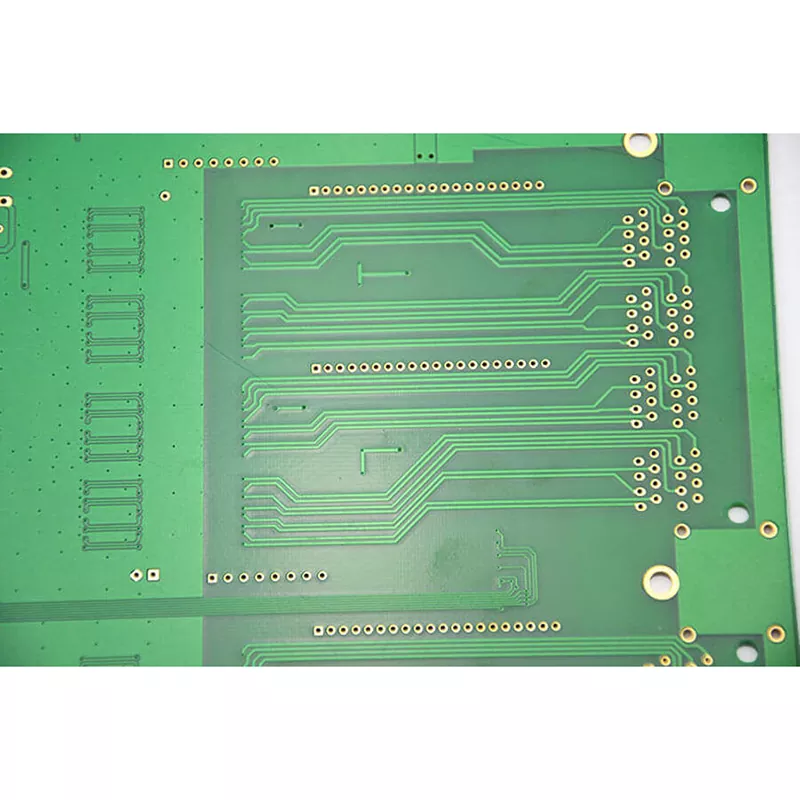

PCB อุปกรณ์กระตุ้นกล้ามเนื้อไฟฟ้า

อุปกรณ์กระตุ้นกล้ามเนื้อไฟฟ้าจำเป็นต้องควบคุมพัลส์เอาท์พุต ระดับกระแสไฟ และการสลับช่องสัญญาณอย่างแม่นยำ PCB ภายในอุปกรณ์ EMS เชื่อมต่อไมโครคอนโทรลเลอร์ ไดรเวอร์กระตุ้น วงจรการจัดการพลังงาน และระบบควบคุมผู้ใช้ ความไม่เสถียรในการออกแบบวงจรอาจส่งผลต่อความแม่นยำของพัลส์และความสม่ำเสมอของอุปกรณ์

Aisen Electronics Co., Ltd. ผลิต PCB อุปกรณ์กระตุ้นกล้ามเนื้อไฟฟ้าสำหรับอุปกรณ์ฟื้นฟูสมรรถภาพ ผลิตภัณฑ์ฟื้นฟูสมรรถภาพทางกาย และอุปกรณ์กระตุ้นแบบพกพา การผลิต PCB ของเรามุ่งเน้นไปที่การกำหนดเส้นทางสัญญาณที่เสถียร เส้นทางกระแสไฟฟ้าที่มีการควบคุม โครงร่างวงจรขนาดกะทัดรัด และความสม่ำเสมอในการผลิตสำหรับการทำงานของอุปกรณ์ในระยะยาว

ข้อกำหนดการออกแบบ PCB สำหรับอุปกรณ์ EMS

ต่างจากบอร์ดควบคุมทั่วไป PCB EMS จำเป็นต้องจัดการทั้งสัญญาณควบคุมแบบดิจิทัลและวงจรเอาท์พุตการกระตุ้นบนบอร์ดเดียวกัน โครงร่างจะต้องแยกสัญญาณควบคุมที่ละเอียดอ่อนออกจากส่วนกำลังเพื่อลดการรบกวน

ในระหว่างการพัฒนา PCB ข้อควรพิจารณาที่สำคัญ ได้แก่:

• การออกแบบเส้นทางปัจจุบันสำหรับวงจรเอาท์พุตการกระตุ้น
• โครงสร้างการต่อลงดินเพื่อลดสัญญาณรบกวนทางไฟฟ้า
• การจัดวางส่วนประกอบเพื่อการส่งสัญญาณที่เสถียร
• การออกแบบการป้องกันสำหรับวงจรกำลังและควบคุม

ปัจจัยเหล่านี้ส่งผลโดยตรงต่อความแม่นยำในการกระตุ้นและความเสถียรในการทำงานของผลิตภัณฑ์

การออกแบบวงจรควบคุมสำหรับระบบพัลส์เอาท์พุต

หน้าที่หลักของอุปกรณ์ EMS คือการสร้างพัลส์ไฟฟ้าแบบควบคุม PCB จะต้องรักษาการเชื่อมต่อที่มั่นคงระหว่างชิปควบคุม วงจรไดรเวอร์ และอินเทอร์เฟซเอาต์พุต

Aisen Electronics รองรับโครงสร้าง PCB ด้วย:

ความสามารถเหล่านี้รองรับการออกแบบ EMS ขนาดกะทัดรัดพร้อมช่องควบคุมหลายช่องและฟังก์ชันอิเล็กทรอนิกส์ในตัว

โครงสร้าง PCB สำหรับอุปกรณ์ EMS แบบพกพา

ผลิตภัณฑ์ EMS จำนวนมากได้รับการออกแบบให้เป็นอุปกรณ์พกพาหรืออุปกรณ์สวมใส่ได้ พื้นที่ภายในที่จำกัดต้องการความหนาแน่นของวงจรที่สูงขึ้นโดยไม่ส่งผลกระทบต่อความน่าเชื่อถือในการประกอบ

สำหรับอุปกรณ์ EMS ขนาดกะทัดรัด Aisen Electronics จัดเตรียม:

• โครงสร้าง PCB หลายชั้นสำหรับวงจรรวม
• เทคโนโลยี HDI สำหรับโครงร่างส่วนประกอบขนาดเล็ก
• การกำหนดเส้นทางแบบละเอียดสำหรับการออกแบบที่มีความหนาแน่นสูง
• ตัวเลือก PCB ที่ยืดหยุ่นสำหรับการประกอบที่จำกัดพื้นที่

ความสามารถในการผลิตเหล่านี้ช่วยให้นักออกแบบสามารถรวมการควบคุมการกระตุ้น วงจรการชาร์จ จอแสดงผล และโมดูลไร้สายไว้ในตัวเครื่องที่มีขนาดเล็กลง

การควบคุมกระบวนการผลิต

อุปกรณ์กระตุ้นกล้ามเนื้อไฟฟ้า การผลิต PCB ต้องการความแม่นยำในการผลิตที่มั่นคง เนื่องจากการเปลี่ยนแปลงของวงจรอาจส่งผลต่อประสิทธิภาพของผลิตภัณฑ์

กระบวนการผลิตของเราประกอบด้วย:

การตรวจสอบวัสดุ
→ การสร้างวงจรชั้นใน
→ การจัดตำแหน่งและการเคลือบชั้น
→ การเจาะที่แม่นยำ
→ การชุบทองแดง
→ การสร้างรูปแบบวงจร
→ การรักษาพื้นผิว
→ การตรวจสอบ AOI
→ การทดสอบทางไฟฟ้า

สำหรับบอร์ดหลายชั้น การลงทะเบียนชั้นและความหนาของทองแดงจะถูกควบคุมอย่างระมัดระวังเพื่อรักษาความน่าเชื่อถือในการเชื่อมต่อระหว่างวงจรภายใน

วัสดุและการตกแต่งพื้นผิว

ผลิตภัณฑ์ EMS ที่แตกต่างกันมีข้อกำหนดที่แตกต่างกัน ขึ้นอยู่กับสภาพแวดล้อมการทำงานและวิธีการประกอบ

การรักษาพื้นผิวที่เหมาะสมจะถูกเลือกตามประเภทของส่วนประกอบ กระบวนการบัดกรี และอายุการใช้งานที่คาดหวังของผลิตภัณฑ์

การผลิต PCBA สำหรับผลิตภัณฑ์ EMS

Aisen Electronics ยังให้บริการประกอบ PCB สำหรับผู้ผลิตอุปกรณ์ EMS

ความสามารถในการประกอบประกอบด้วย:

• การจัดวางส่วนประกอบ SMT
• การประกอบไมโครคอนโทรลเลอร์
• ประกอบวงจรการจัดการพลังงาน
• การทดสอบการทำงาน
• การสนับสนุนชุดการผลิต

สามารถจัดการส่วนประกอบตั้งแต่บรรจุภัณฑ์ขนาดเล็ก เช่น ชิป 01005 ไปจนถึงแพ็คเกจ IC ขนาดใหญ่ได้ตามความต้องการของผลิตภัณฑ์

การตรวจสอบคุณภาพระหว่างการผลิต

สำหรับการใช้งาน EMS ข้อบกพร่องของ PCB อาจส่งผลต่อความแม่นยำในการควบคุมอุปกรณ์ เพื่อลดความเสี่ยงในการผลิต แต่ละชุดจะปฏิบัติตามขั้นตอนการตรวจสอบที่กำหนดไว้

บันทึกการผลิตจะถูกเก็บรักษาไว้สำหรับแต่ละชุดเพื่อรองรับการติดตามคุณภาพ

การใช้งาน

บอร์ด EMS PCB ใช้ใน:

EMS PCB กับ PCB ควบคุมทั่วไป

คำถามที่พบบ่อย

โครงสร้างชั้น PCB ใดที่มักใช้สำหรับอุปกรณ์ EMS

ผลิตภัณฑ์ EMS ส่วนใหญ่ใช้ PCB 2 ชั้นถึง 8 ชั้น อุปกรณ์ที่ซับซ้อนมากขึ้นซึ่งมีหลายช่องสัญญาณหรือโมดูลการสื่อสารอาจต้องใช้โครงสร้างหลายชั้น

เหตุใดอุปกรณ์ EMS จึงต้องมีการควบคุมอิมพีแดนซ์?

การควบคุมอิมพีแดนซ์ช่วยรักษาความสม่ำเสมอของสัญญาณในวงจรควบคุมที่มีความละเอียดอ่อน และลดการรบกวนระหว่างส่วนต่างๆ ของวงจร

คุณสามารถผลิตบอร์ด EMS PCB ขนาดเล็กได้หรือไม่

ใช่. Aisen Electronics รองรับการผลิต HDI และการกำหนดเส้นทางแบบละเอียดสำหรับอุปกรณ์ EMS ขนาดกะทัดรัด

คุณมีชุดประกอบ EMS PCBA หรือไม่

ใช่. เราให้บริการด้านการผลิต PCB การประกอบชิ้นส่วน การทดสอบ และการสนับสนุนด้านการผลิต

ข้อมูลใดบ้างที่จำเป็นสำหรับการผลิต EMS PCB

ลูกค้ามักจะจัดเตรียมไฟล์ Gerber, BOM, ข้อมูลจำเพาะของ PCB, ข้อกำหนดในการประกอบ และปริมาณการผลิต

ติดต่อ ไอเซน อิเล็คทรอนิคส์

Aisen Electronics Co., Ltd. ให้บริการด้านการผลิตและประกอบ PCB แก่ผู้ผลิตอุปกรณ์ EMS

ด้วยประสบการณ์ในการผลิต PCB หลายชั้น การผลิต HDI และการประกอบอิเล็กทรอนิกส์ เราสนับสนุนลูกค้าในการพัฒนาอุปกรณ์ฟื้นฟูสมรรถภาพ ผลิตภัณฑ์ออกกำลังกาย และอุปกรณ์กระตุ้นแบบพกพา
