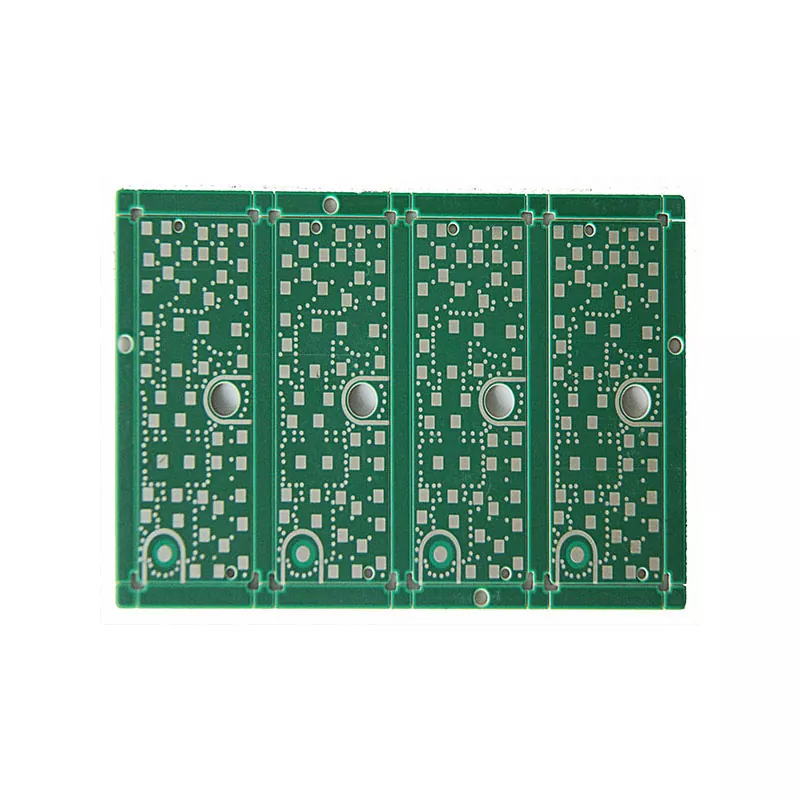

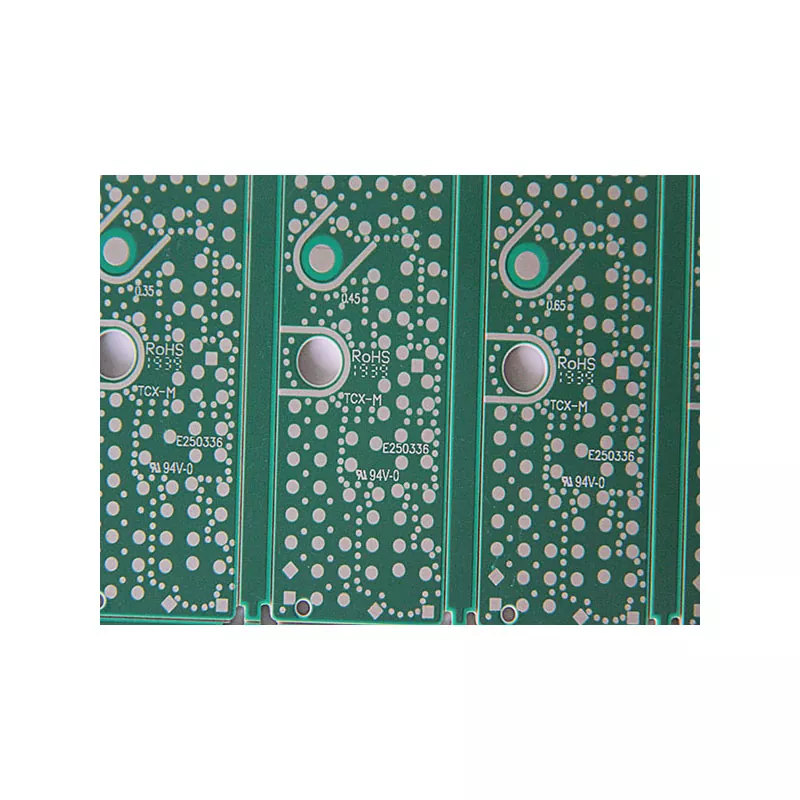

PCB การสื่อสารอากาศยาน

ระบบสื่อสารบนเครื่องบินอาศัยวงจรอิเล็กทรอนิกส์ที่มีความเสถียรเพื่อรักษาการรับส่งข้อมูลอย่างต่อเนื่องระหว่างโมดูลการสื่อสาร เสาอากาศ โปรเซสเซอร์ และระบบควบคุม

ต่างจากอุปกรณ์อิเล็กทรอนิกส์เชิงพาณิชย์ อุปกรณ์สื่อสารทางอากาศต้องทำงานภายใต้การสั่นสะเทือน ความแปรผันของอุณหภูมิ การรบกวนทางแม่เหล็กไฟฟ้า และข้อจำกัดด้านพื้นที่ที่เข้มงวด ความล้มเหลวของ PCB ภายในระบบสื่อสารของเครื่องบินอาจส่งผลต่อฟังก์ชันการสื่อสารที่สำคัญ และต้องการความสม่ำเสมอในการผลิตที่สูงมาก

Aisen Electronics Co., Ltd. ผลิตโซลูชัน PCB การสื่อสารอากาศยานสำหรับอุปกรณ์สื่อสารด้านการบิน โมดูล RF ระบบอิเล็กทรอนิกส์ในอากาศ และแอปพลิเคชันที่เกี่ยวข้องกับการนำทาง

กระบวนการผลิตของเรามุ่งเน้นไปที่การควบคุมคุณลักษณะทางไฟฟ้า เครื่องกล และความร้อนที่กำหนดความน่าเชื่อถือของ PCB ในระหว่างการทำงานระยะยาว

เหตุใด PCB การสื่อสารของเครื่องบินจึงต้องมีการผลิตแบบพิเศษ

ออกแบบให้เผชิญกับความท้าทายที่แตกต่างจากแผงวงจรอุตสาหกรรมมาตรฐาน

PCB จะต้องจัดการกับการส่งสัญญาณความถี่สูง ความเค้นเชิงกล การเปลี่ยนแปลงความร้อน และพื้นที่การติดตั้งที่จำกัดไปพร้อมๆ กัน

ความสมบูรณ์ของสัญญาณความถี่สูง

ระบบสื่อสารของเครื่องบินมักเกี่ยวข้องกับสัญญาณ RF โดยที่โครงสร้าง PCB ส่งผลโดยตรงต่อประสิทธิภาพการส่งสัญญาณ

ที่ความถี่สูงกว่า ปัจจัยต่างๆ เช่น:

• เรขาคณิตการติดตาม
• ความหนาอิเล็กทริก
• การกระจายทองแดง
• การออกแบบซ้อนชั้น

สามารถส่งผลต่อความเสถียรของอิมพีแดนซ์และการสูญเสียสัญญาณได้

Aisen Electronics ควบคุมการออกแบบสแต็คอัพ PCB และพารามิเตอร์การผลิต เพื่อรักษาประสิทธิภาพทางไฟฟ้าที่สม่ำเสมอสำหรับแอปพลิเคชันการสื่อสาร RF

การควบคุม EMI และ EMC สำหรับอุปกรณ์อิเล็กทรอนิกส์อากาศยาน

เครื่องบินมีระบบอิเล็กทรอนิกส์หลายระบบที่ทำงานใกล้กัน การรบกวนทางแม่เหล็กไฟฟ้าที่ไม่สามารถควบคุมได้อาจส่งผลต่อคุณภาพการสื่อสารและความเสถียรของระบบ

การออกแบบ PCB การสื่อสารของเครื่องบินมักต้องการ:

• โครงสร้างการต่อลงดินที่ดีที่สุด
• เส้นทางกลับที่มีการควบคุม
• ข้อควรพิจารณาในการป้องกัน
• การจัดเรียงชั้นที่เหมาะสม

ด้วยประสบการณ์การผลิต PCB หลายชั้น Aisen Electronics ช่วยให้ลูกค้าปรับปรุงความเข้ากันได้ทางแม่เหล็กไฟฟ้าในระหว่างการพัฒนาผลิตภัณฑ์

ความน่าเชื่อถือภายใต้สภาวะอุณหภูมิและการสั่นสะเทือน

อุปกรณ์อิเล็กทรอนิกส์ในอากาศประสบกับการสั่นสะเทือนอย่างต่อเนื่องและการเปลี่ยนแปลงอุณหภูมิระหว่างการทำงาน

ความน่าเชื่อถือของ PCB ขึ้นอยู่กับ:

• ความเสถียรของลามิเนต
• การยึดเกาะของทองแดง
• ความน่าเชื่อถือของข้อต่อประสาน
• โครงสร้างทางกล

Aisen Electronics เลือกวัสดุและกระบวนการผลิตตามสภาพแวดล้อมการปฏิบัติงานของลูกค้า แทนที่จะใช้โซลูชันที่เหมือนกันกับทุกโครงการ PCB

โครงสร้าง PCB และการเลือกใช้วัสดุ

การเลือกใช้วัสดุความถี่สูง

วัสดุ FR-4 มาตรฐานเหมาะสำหรับผลิตภัณฑ์อิเล็กทรอนิกส์หลายชนิด แต่ระบบสื่อสารบนเครื่องบินที่มีข้อกำหนด RF อาจต้องใช้วัสดุที่มีคุณสมบัติทางไฟฟ้าที่เสถียรกว่า

ข้อควรพิจารณาในการเลือกวัสดุประกอบด้วย:

• เสถียรภาพคงที่ของอิเล็กทริก
• ลักษณะการสูญเสียอิเล็กทริก
• ต้านทานความชื้น
• ประสิทธิภาพการขยายตัวทางความร้อน

การเลือกใช้วัสดุที่ถูกต้องช่วยรักษาความแม่นยำของสัญญาณและลดการสูญเสียการส่งผ่านระหว่างการทำงาน

เทคโนโลยีมัลติเลเยอร์และ HDI สำหรับอุปกรณ์ Avionics ขนาดกะทัดรัด

ระบบอิเล็กทรอนิกส์ของเครื่องบินจำเป็นต้องมีฟังก์ชันเพิ่มเติมภายในพื้นที่การติดตั้งที่จำกัด

เทคโนโลยี PCB แบบหลายชั้นและ HDI ช่วยให้วิศวกรสามารถรวมวงจรที่ซับซ้อนได้ในขณะที่ยังคงขนาดที่กะทัดรัดไว้

ไอเซน อิเล็กทรอนิกส์ รองรับ:

• โครงสร้าง PCB 1-32 ชั้น
• การออกแบบ HDI 1+N+1 และ 2+N+2
• โครงสร้างไมโครเวียมีขนาดเล็กถึง 0.1 มม
• การผลิตแบบละเอียดลดลงเหลือ 3 ล้าน
• การใช้งาน BGA ระดับละเอียด

ความสามารถเหล่านี้รองรับโมดูลการสื่อสารขนาดกะทัดรัดและอุปกรณ์อิเล็กทรอนิกส์ด้านการบินที่มีความหนาแน่นของวงจรสูงกว่า

ความสามารถในการผลิต

Aisen Electronics นำเสนอโซลูชั่นการผลิต PCB ตามความต้องการใช้งาน

ความสามารถเหล่านี้สนับสนุนการพัฒนาต้นแบบ การตรวจสอบทางวิศวกรรม และการผลิตปริมาณสำหรับอุปกรณ์อิเล็กทรอนิกส์ในการสื่อสารบนเครื่องบิน

การควบคุมการผลิต

ความน่าเชื่อถือของ PCB ไม่เพียงแต่ขึ้นอยู่กับการออกแบบเท่านั้น แต่ยังขึ้นอยู่กับความสม่ำเสมอในการผลิตด้วย

ในระหว่างการผลิต Aisen Electronics มุ่งเน้นไปที่การควบคุมปัจจัยสำคัญ ได้แก่:

การควบคุมการจัดตำแหน่งเลเยอร์

PCB ของเครื่องบินหลายชั้นต้องมีการลงทะเบียนเลเยอร์ที่แม่นยำ การจัดตำแหน่งที่ไม่ดีอาจส่งผลต่อความน่าเชื่อถือในการเชื่อมต่อทางไฟฟ้าและประสิทธิภาพอิมพีแดนซ์

การจัดการความหนาของทองแดง

ความหนาของทองแดงที่สม่ำเสมอเป็นสิ่งสำคัญสำหรับความสามารถในการรองรับกระแสไฟฟ้าและประสิทธิภาพด้านความร้อน โดยเฉพาะอย่างยิ่งในวงจรสื่อสารที่มีความต้องการพลังงานสูงกว่า

ความน่าเชื่อถือของ HDI Microvia

สำหรับโครงสร้าง HDI การเจาะด้วยเลเซอร์ที่มีความเสถียร การเติมทองแดง และกระบวนการชุบ ถือเป็นสิ่งสำคัญเพื่อป้องกันความล้มเหลวในการเชื่อมต่อระหว่างการทำงานในระยะยาว

คุณภาพการตกแต่งพื้นผิว

การรักษาพื้นผิวที่เชื่อถือได้ช่วยปรับปรุงความสามารถในการบัดกรีและความสม่ำเสมอในการประกอบ

การใช้งาน

PCB การสื่อสารอากาศยานของ Aisen Electronics เหมาะสำหรับ:

ระบบสื่อสาร Avionics

ใช้ในโมดูลการสื่อสารทางอากาศที่ต้องการการส่งสัญญาณที่เสถียรและการออกแบบวงจรขนาดกะทัดรัด

อุปกรณ์นำทางเครื่องบิน

รองรับระบบอิเล็กทรอนิกส์ที่ความน่าเชื่อถือในการสื่อสารและความแม่นยำของสัญญาณเป็นสิ่งสำคัญ

อุปกรณ์สื่อสาร RF

เหมาะสำหรับวงจรการสื่อสารความถี่สูงที่ต้องการการควบคุมอิมพีแดนซ์และการจัดการ EMI

โมดูลอิเล็กทรอนิกส์การบินและอวกาศ

ใช้ในอุปกรณ์อิเล็กทรอนิกส์เฉพาะทางที่ต้องการอายุการใช้งานที่ยาวนานและความสม่ำเสมอในการผลิต

การสนับสนุนด้านวิศวกรรมตั้งแต่การออกแบบ PCB ไปจนถึงการผลิต

โครงการ PCB สำหรับเครื่องบินมักต้องการความร่วมมืออย่างใกล้ชิดระหว่างนักออกแบบและผู้ผลิต

Aisen Electronics ให้การสนับสนุนด้านวิศวกรรม ได้แก่:

• ทบทวนการออกแบบ PCB
• การเพิ่มประสิทธิภาพแบบสแต็กอัพ
• คำแนะนำวัสดุ
• การวิเคราะห์ความเป็นไปได้ในการผลิต
• ข้อเสนอแนะเกี่ยวกับกระบวนการผลิต

การสื่อสารทางวิศวกรรมตั้งแต่เนิ่นๆ ช่วยระบุความเสี่ยงในการผลิตที่อาจเกิดขึ้นก่อนการผลิตจำนวนมาก

จะเลือกผู้ผลิต PCB สื่อสารอากาศยานได้อย่างไร

การเลือกซัพพลายเออร์ PCB การสื่อสารอากาศยานต้องการมากกว่าการเปรียบเทียบราคาการผลิต

วิศวกรมักจะประเมิน:

ซัพพลายเออร์เข้าใจข้อกำหนด PCB ความถี่สูงหรือไม่

ประสิทธิภาพการสื่อสาร RF ขึ้นอยู่กับโครงสร้าง PCB และความแม่นยำในการผลิตเป็นอย่างมาก

ผู้ผลิตสามารถรักษาความสอดคล้องระหว่างชุดการผลิตได้หรือไม่

อุปกรณ์อิเล็กทรอนิกส์ด้านการบินและอวกาศต้องการคุณภาพที่มั่นคง เนื่องจากการเปลี่ยนและบำรุงรักษาทำได้ยาก

ซัพพลายเออร์ให้การสนับสนุนด้านวิศวกรรมหรือไม่?

ผู้ผลิต PCB มืออาชีพควรเข้าร่วมในระหว่างการเพิ่มประสิทธิภาพการออกแบบ แทนที่จะผลิตเฉพาะไฟล์ที่ลูกค้าส่งมาเท่านั้น

Aisen Electronics Co., Ltd. สนับสนุนลูกค้าตั้งแต่การพัฒนาต้นแบบไปจนถึงการผลิตด้วยโซลูชัน PCB ที่ออกแบบมาเพื่อประสิทธิภาพการสื่อสารและข้อกำหนดด้านความน่าเชื่อถือ

คำถามที่พบบ่อย

PCB การสื่อสารอากาศยานใช้ทำอะไร?

แผงวงจรเหล่านี้ได้รับการออกแบบสำหรับระบบการสื่อสารทางอากาศ รวมถึงโมดูล RF อุปกรณ์การบิน อุปกรณ์นำทาง และหน่วยสื่อสารออนบอร์ด ให้การเชื่อมต่อทางไฟฟ้าที่เชื่อถือได้ระหว่างชิ้นส่วนอิเล็กทรอนิกส์ ในขณะเดียวกันก็รองรับการส่งสัญญาณที่เสถียรในสภาพแวดล้อมที่มีความต้องการสูง

แตกต่างจาก PCB มาตรฐานอย่างไร?

เมื่อเปรียบเทียบกับแผงวงจรทั่วไป การใช้งานด้านการสื่อสารบนเครื่องบินจำเป็นต้องมีการควบคุมความสมบูรณ์ของสัญญาณ การจับคู่อิมพีแดนซ์ ประสิทธิภาพของ EMI ความเสถียรทางกล และความน่าเชื่อถือด้านสิ่งแวดล้อมที่เข้มงวดยิ่งขึ้น การออกแบบ PCB ต้องคำนึงถึงการสั่นสะเทือน ความแปรผันของอุณหภูมิ และข้อกำหนดในการดำเนินงานระยะยาว

สามารถใช้กับระบบสื่อสารความถี่สูงและ RF ได้หรือไม่?

ใช่. Aisen Electronics สามารถผลิตบอร์ดที่มีอิมพีแดนซ์แบบควบคุม เลเยอร์สแต็กอัพที่ได้รับการปรับปรุง และวัสดุความถี่สูงที่เหมาะสมเพื่อรองรับวงจร RF และการส่งสัญญาณความเร็วสูง

วิศวกรจะเลือกวัสดุสำหรับการใช้งานด้านการสื่อสารทางอากาศได้อย่างไร?

การเลือกใช้วัสดุขึ้นอยู่กับความถี่ในการใช้งาน ความต้องการด้านความร้อน สมรรถนะของฉนวน ความแข็งแรงทางกล และมาตรฐานความน่าเชื่อถือ อาจเลือกลามิเนตความถี่สูงและวัสดุการสูญเสียต่ำสำหรับการใช้งานที่ต้องการประสิทธิภาพของสัญญาณที่เสถียร

คุณรองรับการผลิตต้นแบบและการผลิตจำนวนมากหรือไม่?

ใช่. Aisen Electronics ให้บริการการผลิต PCB แบบครบวงจร รวมถึงการพัฒนาต้นแบบ การผลิตในปริมาณน้อย และการผลิตในปริมาณมาก ทีมวิศวกรของเรายังสนับสนุนการตรวจสอบ DFM และการเพิ่มประสิทธิภาพการผลิตก่อนการผลิต

ติดต่อ Aisen Electronics สำหรับโครงการ PCB การสื่อสารอากาศยาน

หากคุณกำลังพัฒนาอุปกรณ์สื่อสารบนเครื่องบิน ระบบการบิน โมดูล RF หรือผลิตภัณฑ์อิเล็กทรอนิกส์ด้านการบินและอวกาศ Aisen Electronics Co., Ltd. จะให้การสนับสนุนด้านการผลิต PCB ตั้งแต่การตรวจสอบการออกแบบเบื้องต้นไปจนถึงการผลิตขั้นสุดท้าย

ทีมวิศวกรของเราสามารถช่วยเพิ่มประสิทธิภาพโครงสร้าง PCB การเลือกวัสดุ ความเป็นไปได้ในการผลิต และการวางแผนการผลิต
