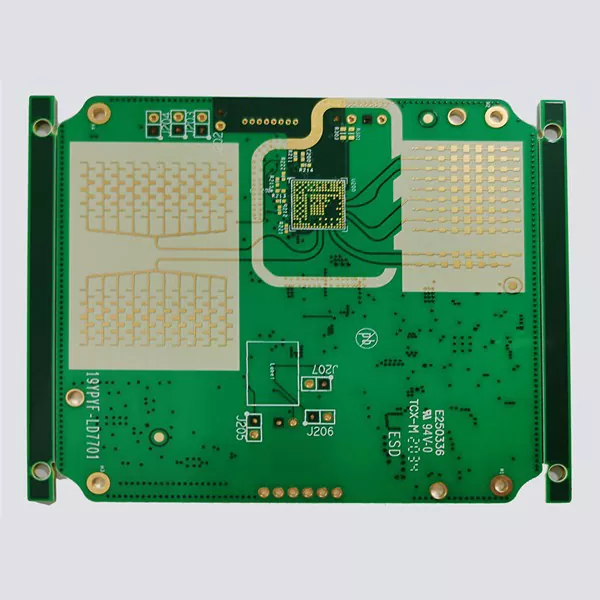

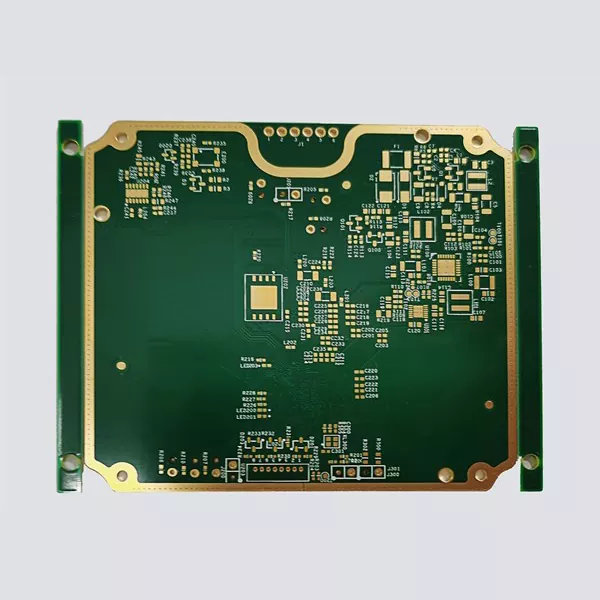

PCB การสื่อสารผ่านดาวเทียม

Aisen Electronics Co., Ltd. ให้บริการโซลูชันการผลิต PCB การสื่อสารผ่านดาวเทียมสำหรับอุปกรณ์อิเล็กทรอนิกส์ด้านการบินและอวกาศ รองรับบอร์ดหลายชั้น โครงสร้าง HDI การออกแบบความต้านทานแบบควบคุม และการใช้งานสัญญาณความถี่สูง PCB การสื่อสารผ่านดาวเทียมของเราได้รับการออกแบบทางวิศวกรรมเพื่อการส่งสัญญาณ RF ที่เสถียร ความต้านทานความร้อน และการทำงานที่เชื่อถือได้ในระบบสื่อสารผ่านดาวเทียม

PCB การสื่อสารผ่านดาวเทียมไม่ได้เป็นเพียงแผงวงจรชั้นสูง โดยทำหน้าที่เป็นแพลตฟอร์มเชื่อมต่อทางไฟฟ้าระหว่างโมดูล RF ระบบไฟฟ้า หน่วยประมวลผลสัญญาณ และเสาอากาศสื่อสาร ในการใช้งานดาวเทียม PCB จะต้องรักษาการส่งสัญญาณที่เสถียรในขณะที่เผชิญกับสภาวะสุญญากาศ ความผันผวนของอุณหภูมิ การสั่นสะเทือนในระหว่างการปล่อย และโอกาสในการบำรุงรักษาที่จำกัดอย่างยิ่งหลังการใช้งาน

Aisen Electronics Co., Ltd. ผลิต PCB หลายชั้นและ HDI สำหรับระบบสื่อสารผ่านดาวเทียม ซึ่งความสมบูรณ์ของสัญญาณและความน่าเชื่อถือในระยะยาวเป็นสิ่งสำคัญ กระบวนการผลิตของเรามุ่งเน้นไปที่การควบคุมอิมพีแดนซ์ ความคงตัวของไดอิเล็กทริก การกระจายทองแดง และความเสถียรของโครงสร้าง เพื่อตอบสนองความต้องการของอุปกรณ์อิเล็กทรอนิกส์ด้านการบินและอวกาศ

เมื่อเปรียบเทียบกับบอร์ดสื่อสารอุตสาหกรรมทั่วไป PCB ดาวเทียมจำเป็นต้องมีการควบคุมคุณสมบัติของวัสดุและความทนทานในการผลิตที่เข้มงวดมากขึ้น เนื่องจากการสูญเสียสัญญาณเพียงเล็กน้อยหรือการเปลี่ยนแปลงทางไฟฟ้าอาจส่งผลต่อระยะการสื่อสาร ความแม่นยำของข้อมูล และความเสถียรของระบบ

PCB การสื่อสารผ่านดาวเทียมทำงานอย่างไรในระบบอวกาศ

PCB การสื่อสารผ่านดาวเทียมทำหน้าที่เป็นอินเทอร์เฟซการส่งสัญญาณและการควบคุมภายในอุปกรณ์สื่อสาร

ระหว่างการทำงาน สัญญาณ RF ที่ได้รับจากเสาอากาศจะถูกถ่ายโอนผ่านสายส่งบน PCB ไปยังเครื่องขยายสัญญาณรบกวนต่ำและวงจรประมวลผลสัญญาณ หลังจากการประมวลผล บอร์ดจะกำหนดเส้นทางที่แปลงสัญญาณเพื่อส่งโมดูล เครื่องขยายสัญญาณเสียง และระบบควบคุมเสาอากาศ

โครงสร้าง PCB ส่งผลโดยตรงต่อกระบวนการนี้

ตัวอย่างเช่น เมื่อสัญญาณความถี่สูงเดินทางผ่านรางทองแดง การเปลี่ยนแปลงความกว้างของราง ความหนาของไดอิเล็กทริก หรือคุณลักษณะของวัสดุอาจทำให้เกิดการเปลี่ยนแปลงของอิมพีแดนซ์ได้ สิ่งนี้อาจนำไปสู่การสะท้อนของสัญญาณ การลดทอน หรือการรบกวนทางแม่เหล็กไฟฟ้า

ดังนั้นการผลิต PCB การสื่อสารผ่านดาวเทียมจึงต้องมีการควบคุมที่แม่นยำของ:

  • เสถียรภาพคงที่ของอิเล็กทริก
  • การกำหนดเส้นทางอิมพีแดนซ์ที่ควบคุม
  • ความสม่ำเสมอของความหนาของทองแดง
  • ความแม่นยำในการจัดตำแหน่งเลเยอร์
  • ผ่านความน่าเชื่อถือของโครงสร้าง

Aisen Electronics ปรับปรุงการออกแบบ PCB stack-up ให้เหมาะสมตามความถี่ในการทำงาน ประเภทสัญญาณ และข้อกำหนดการใช้งาน แทนที่จะใช้การกำหนดค่า PCB การสื่อสารมาตรฐาน

PCB ดาวเทียมกับ PCB การสื่อสารมาตรฐาน: ความแตกต่างที่สำคัญ

อุปกรณ์สื่อสารจำนวนมากใช้ PCB หลายชั้น แต่การใช้งานดาวเทียมมีข้อกำหนดที่เข้มงวดกว่ามาก

รายการ PCB การสื่อสารมาตรฐาน PCB การสื่อสารผ่านดาวเทียม
สภาพแวดล้อมการทำงาน สภาพภายในอาคารหรือการควบคุม สุญญากาศ การแผ่รังสี อุณหภูมิสุดขั้ว
ลำดับความสำคัญของการออกแบบ ต้นทุนและประสิทธิภาพการผลิต ความน่าเชื่อถือและความเสถียรของสัญญาณ
การเลือกใช้วัสดุ วัสดุ FR-4 ทั่วไป วัสดุความถี่สูงและการสูญเสียต่ำ
ผลที่ตามมาของความล้มเหลว ซ่อมแซมหรือเปลี่ยนใหม่ได้ ยากหรือเป็นไปไม่ได้หลังจากเปิดตัว
ความต้องการสัญญาณ การส่งข้อมูลปกติ ความสมบูรณ์ของสัญญาณ RF ที่แม่นยำ

PCB ดาวเทียมไม่สามารถพึ่งพาเฉพาะการเชื่อมต่อทางไฟฟ้าเท่านั้น โครงสร้างคณะกรรมการจะต้องรักษาประสิทธิภาพที่มั่นคงตลอดวงจรชีวิตของภารกิจทั้งหมด

นี่คือเหตุผลว่าทำไมการเลือกวัสดุ การออกแบบซ้อน และการควบคุมกระบวนการผลิตจึงกลายเป็นส่วนสำคัญของการพัฒนา PCB

การออกแบบ PCB ความถี่สูงสำหรับการสื่อสารผ่านดาวเทียม

ระบบสื่อสารผ่านดาวเทียมมักจะทำงานในช่วงความถี่ GHz ซึ่งโครงสร้าง PCB แบบเดิมอาจทำให้สัญญาณสูญหายโดยไม่จำเป็น

สำหรับวงจรความถี่สูง Aisen Electronics มุ่งเน้นไปที่:

  • สายส่งอิมพีแดนซ์ที่ควบคุม
  • วัสดุอิเล็กทริกการสูญเสียต่ำ
  • ความหนาของทองแดงที่เหมาะสมที่สุด
  • การลงทะเบียนเลเยอร์ที่แม่นยำ

ตัวอย่างเช่น สายส่ง RF ต้องการความสัมพันธ์เฉพาะระหว่างความกว้างของตัวนำ ความหนาไดอิเล็กทริก และคุณลักษณะของวัสดุ หากอิมพีแดนซ์เปลี่ยนแปลงในระหว่างการผลิต สัญญาณอาจเกิดการสะท้อนและประสิทธิภาพการส่งผ่านลดลง

การผลิต PCB ของเรารองรับการออกแบบที่ควบคุมอิมพีแดนซ์ด้วยโครงสร้างหลายชั้นสูงสุด 32 ชั้น ช่วยให้วิศวกรพัฒนาโมดูลการสื่อสารขนาดกะทัดรัดโดยไม่ทำให้ประสิทธิภาพของ RF ลดลง

เทคโนโลยี HDI สำหรับอุปกรณ์อิเล็กทรอนิกส์ดาวเทียมขนาดเล็ก

แนวโน้มของอุปกรณ์อิเล็กทรอนิกส์ผ่านดาวเทียมกำลังเคลื่อนไปสู่ขนาดที่เล็กลงและมีฟังก์ชันการทำงานที่สูงขึ้น

โครงสร้าง PCB หลายชั้นแบบดั้งเดิมมักต้องการพื้นที่ทางกายภาพมากขึ้น เนื่องจากการเชื่อมต่อส่วนประกอบขึ้นอยู่กับจุดผ่านรูทะลุ เทคโนโลยี HDI เปลี่ยนแนวทางนี้โดยใช้ microvias และการกำหนดเส้นทางแบบละเอียดเพื่อเพิ่มความหนาแน่นของสายไฟ

สำหรับโมดูลการสื่อสารผ่านดาวเทียม HDI มีข้อดีดังนี้:

  • ขนาดและน้ำหนัก PCB ลดลง
  • เส้นทางสัญญาณที่สั้นกว่า
  • ปรับปรุงประสิทธิภาพความถี่สูง
  • รองรับอุปกรณ์ BGA ระดับละเอียด

Aisen Electronics รองรับโครงสร้างไมโครเวียที่มีขนาด 0.1 มม. และระยะห่างการติดตามแบบละเอียดที่ 3 มิล สำหรับการออกแบบอุปกรณ์สื่อสารขนาดกะทัดรัด

ความท้าทายในการจัดการระบายความร้อนในการผลิต PCB ดาวเทียม

การจัดการความร้อนถือเป็นความท้าทายที่สำคัญในอุปกรณ์อิเล็กทรอนิกส์ดาวเทียม เนื่องจากไม่มีระบบระบายความร้อนด้วยอากาศแบบเดิมในอวกาศ

ชิ้นส่วนอิเล็กทรอนิกส์จะสร้างความร้อนในระหว่างการประมวลผลสัญญาณและการขยายกำลัง หากไม่มีการออกแบบการระบายความร้อนที่เหมาะสม การสะสมของอุณหภูมิสามารถเร่งการเสื่อมสภาพของส่วนประกอบและส่งผลต่อความเสถียรของสัญญาณ

PCB การสื่อสารผ่านดาวเทียมจำเป็นต้องมีโครงร่างทองแดงอย่างระมัดระวังเพื่อสร้างเส้นทางการนำความร้อนที่มีประสิทธิภาพ

Aisen Electronics ใช้:

  • การกระจายทองแดงหลายชั้น
  • ตัวเลือกทองแดงหนัก
  • ความร้อนผ่านโครงสร้าง
  • โซลูชันความหนาของบอร์ดแบบกำหนดเอง

สำหรับวงจรขยายกำลังและโมดูลการสื่อสารกระแสสูง การเลือกความหนาของทองแดงจะส่งผลโดยตรงต่อความสามารถในการกระจายความร้อนและความน่าเชื่อถือในระยะยาว

การควบคุมคุณภาพการผลิตสำหรับ PCB การสื่อสารการบินและอวกาศ

ในการใช้งานดาวเทียม ความน่าเชื่อถือของ PCB ไม่เพียงแต่ขึ้นอยู่กับการออกแบบเท่านั้น แต่ยังขึ้นอยู่กับความสม่ำเสมอในการผลิตด้วย

Aisen Electronics ควบคุมขั้นตอนการผลิตที่สำคัญ ได้แก่:

การตรวจสอบลามิเนตที่เข้ามา
มีการตรวจสอบคุณสมบัติของวัสดุก่อนการผลิตเพื่อให้มั่นใจว่าสอดคล้องกับข้อกำหนดการออกแบบ

การควบคุมการจัดตำแหน่งเลเยอร์
บอร์ดหลายชั้นต้องมีการลงทะเบียนระหว่างชั้นภายในอย่างถูกต้อง เพื่อป้องกันวงจรเปิดและความแปรผันของอิมพีแดนซ์

การตรวจสอบเอโอไอ
การตรวจสอบด้วยแสงอัตโนมัติจะระบุข้อบกพร่องของรูปแบบก่อนการทดสอบทางไฟฟ้า

การทดสอบสมรรถนะทางไฟฟ้า
PCB แต่ละตัวได้รับการตรวจสอบทางไฟฟ้าเพื่อยืนยันความต่อเนื่องของวงจรและประสิทธิภาพของฉนวน

กระบวนการนี้ช่วยลดความเสี่ยงด้านการผลิตก่อนที่บอร์ดจะเข้าสู่ขั้นตอนการประกอบและการรวมระบบของลูกค้า

ทำไมต้อง Aisen Electronics สำหรับโครงการ PCB การสื่อสารผ่านดาวเทียม

การพัฒนาอุปกรณ์อิเล็กทรอนิกส์เพื่อการสื่อสารผ่านดาวเทียมต้องการมากกว่าความสามารถในการประดิษฐ์ PCB ซัพพลายเออร์ต้องเข้าใจว่าโครงสร้าง PCB มีอิทธิพลต่อประสิทธิภาพ RF พฤติกรรมทางความร้อน และความน่าเชื่อถือของระบบอย่างไร

Aisen Electronics Co., Ltd. ให้การสนับสนุนด้านวิศวกรรมตั้งแต่การเพิ่มประสิทธิภาพ PCB stack-up ไปจนถึงการผลิตขั้นสุดท้าย ช่วยให้ลูกค้าแก้ปัญหาความท้าทายที่เกี่ยวข้องกับการส่งสัญญาณความถี่สูง การออกแบบขนาดเล็ก และข้อกำหนดความน่าเชื่อถือด้านการบินและอวกาศ

ประสบการณ์ของเราในการผลิต PCB หลายชั้น, HDI และความแม่นยำช่วยให้เราสามารถรองรับโครงการการสื่อสารผ่านดาวเทียมที่ต้องการประสิทธิภาพที่มั่นคงและคุณภาพการผลิตที่สม่ำเสมอ
