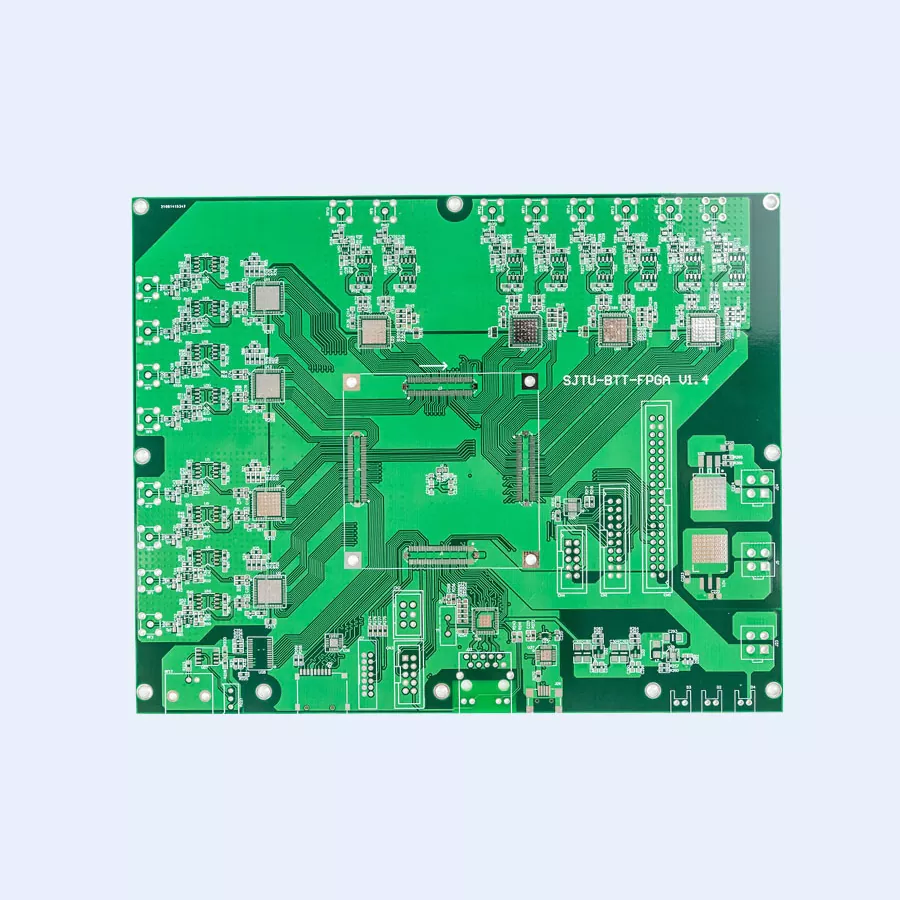

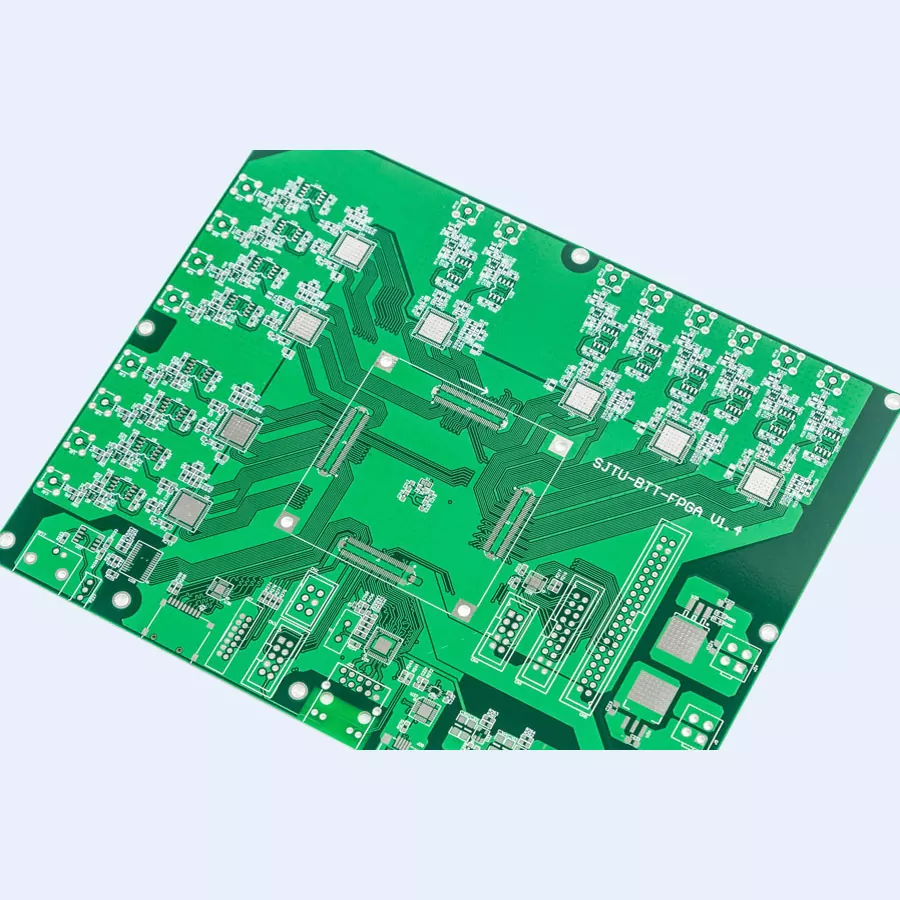

การสื่อสารเราเตอร์บอร์ด PCB

บอร์ด PCB เราเตอร์การสื่อสารเป็นอุปกรณ์หลักที่รับผิดชอบในการจัดการการส่งข้อมูล การเชื่อมต่อไร้สาย และการสื่อสารผ่านเครือข่าย เนื่องจากความเร็วเครือข่ายเพิ่มขึ้นอย่างต่อเนื่อง บอร์ด PCB เราเตอร์จึงต้องให้การส่งสัญญาณที่เสถียร การจัดการพลังงานที่มีประสิทธิภาพ และการทำงานที่เชื่อถือได้ภายใต้ปริมาณงานต่อเนื่อง

Aisen Electronics Co., Ltd. ผลิตบอร์ด PCB เราเตอร์การสื่อสารที่ออกแบบมาสำหรับเราเตอร์ Wi-Fi อุปกรณ์เครือข่ายระดับองค์กร เกตเวย์อุตสาหกรรม และเทอร์มินัลการสื่อสารขั้นสูง เราช่วยให้ลูกค้าพัฒนาผลิตภัณฑ์เราเตอร์ที่มีประสิทธิภาพสม่ำเสมอและอายุการใช้งานยาวนานด้วยเทคโนโลยีควบคุมอิมพีแดนซ์ โครงสร้าง PCB หลายชั้น และกระบวนการผลิตที่มีความแม่นยำ

ข้อกำหนดการออกแบบ PCB สำหรับเราเตอร์การสื่อสารสมัยใหม่

PCB เราเตอร์เป็นมากกว่าแพลตฟอร์มการเชื่อมต่อระหว่างชิ้นส่วนอิเล็กทรอนิกส์ โดยผสานรวมโปรเซสเซอร์ ชิปหน่วยความจำ โมดูลไร้สาย อินเทอร์เฟซอีเทอร์เน็ต และวงจรไฟฟ้าไว้ในโครงสร้างที่กะทัดรัด

เมื่อเปรียบเทียบกับบอร์ดอิเล็กทรอนิกส์ทั่วไป PCB เราเตอร์ต้องเผชิญกับข้อกำหนดที่สูงกว่าในด้านความสมบูรณ์ของสัญญาณและความหนาแน่นของวงจร การออกแบบ PCB ที่ไม่ดีอาจทำให้เกิดการสูญเสียสัญญาณ การรบกวนทางแม่เหล็กไฟฟ้า การเชื่อมต่อที่ไม่เสถียร และลดประสิทธิภาพของเครือข่าย

Aisen Electronics มุ่งเน้นไปที่โซลูชัน PCB ที่จัดการกับความท้าทายเหล่านี้ผ่านการออกแบบสแต็กอัพที่ได้รับการปรับปรุง การควบคุมเส้นทางที่แม่นยำ และกระบวนการผลิตที่เชื่อถือได้

รองรับการส่งข้อมูลความเร็วสูงและการประมวลผลเครือข่าย

เราเตอร์สมัยใหม่จัดการกับปริมาณการรับส่งข้อมูลเครือข่ายที่เพิ่มขึ้นผ่านอีเทอร์เน็ต Wi-Fi และโปรโตคอลการสื่อสารที่เร็วขึ้น PCB ต้องรักษาคุณภาพสัญญาณระหว่างโปรเซสเซอร์ประสิทธิภาพสูง ส่วนประกอบหน่วยความจำ และโมดูลการสื่อสาร

การผลิต PCB เราเตอร์ของเรารองรับ:

• การออกแบบความต้านทานที่ควบคุมสำหรับการส่งสัญญาณความถี่สูง
• ปรับโครงสร้างเลเยอร์ให้เหมาะสมสำหรับการกำหนดเส้นทางที่ซับซ้อน
• เทคโนโลยี Fine-line สำหรับโครงร่างวงจรขนาดกะทัดรัด
• ข้อควรพิจารณาในการควบคุม EMI เพื่อความเสถียรในการสื่อสาร

ความสามารถเหล่านี้ช่วยให้ผู้ผลิตเราเตอร์ปรับปรุงความน่าเชื่อถือในการส่งข้อมูลในขณะที่รองรับความเร็วเครือข่ายที่สูงขึ้น

โครงสร้าง PCB ความหนาแน่นสูงสำหรับการใช้งานเราเตอร์ขั้นสูง

พื้นที่ภายในเราเตอร์รุ่นใหม่มีจำกัด แต่ฟังก์ชันของผลิตภัณฑ์ยังคงเพิ่มขึ้นอย่างต่อเนื่อง PCB แผ่นเดียวอาจต้องรองรับโปรเซสเซอร์ ชิปเซ็ตไร้สาย อุปกรณ์จัดเก็บข้อมูล เสาอากาศ และวงจรการจัดการพลังงาน

Aisen Electronics สนับสนุนการผลิต PCB หลายชั้นและ HDI สำหรับผลิตภัณฑ์การสื่อสารขนาดกะทัดรัด

ความสามารถเหล่านี้ช่วยให้การออกแบบเราเตอร์ที่ซับซ้อนสามารถรวมส่วนประกอบและประสิทธิภาพทางไฟฟ้าได้ดีขึ้น

โซลูชัน PCB สำหรับการใช้งานเราเตอร์ต่างๆ

PCB เราเตอร์ Wi-Fi สำหรับผู้บริโภค

เราเตอร์สำหรับผู้บริโภคต้องการการออกแบบที่กะทัดรัดพร้อมประสิทธิภาพการสื่อสารไร้สายที่เสถียร โครงร่าง PCB ต้องพิจารณาถึงโมดูลไร้สาย การเชื่อมต่อเสาอากาศ และประสิทธิภาพการใช้พลังงาน

การผลิตของเรารองรับโครงสร้าง PCB ที่ใช้ในเราเตอร์ภายในบ้าน ผลิตภัณฑ์เครือข่ายแบบตาข่าย และอุปกรณ์การเข้าถึงแบบไร้สาย

PCB เราเตอร์อุตสาหกรรม

เราเตอร์อุตสาหกรรมทำงานในสภาพแวดล้อมที่มีความต้องการมากขึ้นซึ่งความน่าเชื่อถือเป็นสิ่งสำคัญ

การใช้งานเหล่านี้ต้องการความทนทานของ PCB ที่แข็งแกร่งขึ้น วงจรไฟฟ้าที่เสถียร และความสามารถในการทำงานในระยะยาว Aisen Electronics นำเสนอโซลูชัน PCB สำหรับเกตเวย์อุตสาหกรรม ระบบการสื่อสารระยะไกล และเครือข่ายอัตโนมัติ

PCB เราเตอร์สื่อสารองค์กร

เราเตอร์ระดับองค์กรต้องการความสามารถในการประมวลผลที่สูงขึ้นและอินเทอร์เฟซที่ซับซ้อนมากขึ้น

การออกแบบ PCB จะต้องรองรับช่องทางการสื่อสารที่หลากหลาย โปรเซสเซอร์ความเร็วสูง และการแลกเปลี่ยนข้อมูลอย่างต่อเนื่อง ความสามารถในการผลิต PCB หลายชั้นของเราช่วยตอบสนองข้อกำหนดเหล่านี้

การจัดการระบายความร้อนสำหรับการทำงานของเราเตอร์ระยะยาว

เราเตอร์การสื่อสารมักจะทำงานอย่างต่อเนื่องเป็นระยะเวลานาน ความร้อนที่เกิดจากโปรเซสเซอร์ โมดูลไร้สาย และส่วนประกอบด้านพลังงานอาจส่งผลต่อความเสถียรของระบบหากไม่ได้รับการจัดการอย่างเหมาะสม

Aisen Electronics พิจารณาประสิทธิภาพการระบายความร้อนในระหว่างการพัฒนา PCB โดยปรับการกระจายทองแดง การวางตำแหน่งส่วนประกอบ และโครงสร้างการกระจายความร้อนให้เหมาะสม

การปรับปรุงเหล่านี้ช่วยรักษาประสิทธิภาพที่เชื่อถือได้ในระหว่างการทำงานของเครือข่ายในระยะยาว

กระบวนการผลิต PCB เราเตอร์

การผลิตบอร์ด PCB ของเราเตอร์การสื่อสารจำเป็นต้องมีการควบคุมอย่างเข้มงวด เนื่องจากรูปแบบการผลิตเพียงเล็กน้อยอาจส่งผลต่อประสิทธิภาพการสื่อสาร

Aisen Electronics จัดการกระบวนการผลิตที่สมบูรณ์ รวมถึงการตรวจสอบวัสดุ การประมวลผลชั้นใน การเจาะที่แม่นยำ การชุบทองแดง การสร้างวงจร การรักษาพื้นผิว การตรวจสอบ AOI และการทดสอบทางไฟฟ้า

สำหรับบอร์ดเราเตอร์แบบหลายชั้นที่ซับซ้อน จะมีการใช้ขั้นตอนการตรวจสอบเพิ่มเติมเพื่อให้แน่ใจว่าการจัดตำแหน่งชั้น ความแม่นยำของวงจร และความน่าเชื่อถือในการเชื่อมต่อก่อนจัดส่ง

ตัวเลือกการรักษาพื้นผิวสำหรับ PCB เราเตอร์การสื่อสาร

ผลิตภัณฑ์เราเตอร์ที่แตกต่างกันต้องการพื้นผิวที่แตกต่างกัน ขึ้นอยู่กับประเภทของส่วนประกอบและข้อกำหนดในการประกอบ

Aisen Electronics เลือกการรักษาพื้นผิวที่เหมาะสมตามโครงสร้าง PCB วิธีการประกอบ และข้อกำหนดของผลิตภัณฑ์

การสื่อสารเราเตอร์ PCB กับสวิตช์ PCB

PCB เราเตอร์มุ่งเน้นไปที่ความสามารถในการประมวลผลและการรวมโมดูลการสื่อสาร ในขณะที่ PCB สวิตช์เน้นการแลกเปลี่ยนข้อมูลความเร็วสูงระหว่างพอร์ตเครือข่ายหลายพอร์ต

บริการประกอบ PCB สำหรับผู้ผลิตเราเตอร์

Aisen Electronics ให้การสนับสนุนการประกอบ PCB อย่างสมบูรณ์สำหรับผลิตภัณฑ์เราเตอร์การสื่อสาร

บริการของเราประกอบด้วยการจัดหาส่วนประกอบ การประกอบ SMT การจัดวางส่วนประกอบที่มีความแม่นยำ การตรวจสอบ และการทดสอบการทำงาน เราสนับสนุนส่วนประกอบที่เกี่ยวข้องกับโปรเซสเซอร์ ชิปหน่วยความจำ โมดูลไร้สาย และส่วนประกอบการจัดการพลังงาน

แนวทางการผลิตแบบผสมผสานนี้ช่วยให้ลูกค้าลดความซับซ้อนในการจัดการซัพพลายเออร์และปรับปรุงประสิทธิภาพการผลิต

การควบคุมคุณภาพสำหรับการผลิต PCB เราเตอร์การสื่อสาร

ผลิตภัณฑ์เราเตอร์คาดว่าจะให้บริการเครือข่ายที่เสถียรหลังการติดตั้ง ความสม่ำเสมอในการผลิตจึงเป็นสิ่งสำคัญ

Aisen Electronics ใช้การควบคุมคุณภาพตลอดกระบวนการผลิต รวมถึงการตรวจสอบวัสดุที่เข้ามา การตรวจสอบการผลิต การตรวจสอบ AOI การทดสอบทางไฟฟ้า และการตรวจสอบคุณภาพขั้นสุดท้าย

ทุกชุดได้รับการประเมินตามข้อกำหนดของลูกค้าเพื่อให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้และการส่งมอบที่สม่ำเสมอ

คำถามที่พบบ่อย

บอร์ด PCB เราเตอร์การสื่อสารคืออะไร?

บอร์ด PCB เราเตอร์การสื่อสารเป็นแผงวงจรหลักภายในเราเตอร์ที่เชื่อมต่อโปรเซสเซอร์ หน่วยความจำ อินเทอร์เฟซเครือข่าย โมดูลไร้สาย และระบบไฟฟ้าเพื่อรองรับการสื่อสารข้อมูล

เหตุใด PCB ของเราเตอร์จึงต้องมีการควบคุมอิมพีแดนซ์

PCB เราเตอร์จัดการสัญญาณความเร็วสูง การควบคุมอิมพีแดนซ์ช่วยลดความผิดเพี้ยนของสัญญาณและรักษาประสิทธิภาพการสื่อสารให้มีเสถียรภาพ

คุณสามารถผลิตบอร์ด PCB เราเตอร์หลายชั้นได้หรือไม่

ใช่. Aisen Electronics รองรับการผลิต PCB หลายชั้นตั้งแต่โครงสร้างธรรมดาไปจนถึงการออกแบบ 32 ชั้นที่ซับซ้อน

คุณสามารถให้บริการ PCBA ของเราเตอร์ได้หรือไม่

ใช่. เราให้บริการประกอบ PCB ครบวงจร รวมถึงการจัดหาส่วนประกอบ การประกอบ SMT การทดสอบ และการสนับสนุนการผลิต

เราเตอร์ประเภทใดที่สามารถใช้โซลูชัน PCB ของคุณได้

โซลูชัน PCB ของเราเหมาะสำหรับเราเตอร์ Wi-Fi เราเตอร์อุตสาหกรรม อุปกรณ์เครือข่ายองค์กร เกตเวย์ และเทอร์มินัลการสื่อสาร

ไฟล์ใดบ้างที่จำเป็นสำหรับใบเสนอราคา PCB ของเราเตอร์

ลูกค้าสามารถจัดเตรียมไฟล์ Gerber, ไฟล์ BOM, ข้อมูลจำเพาะของ PCB, ปริมาณการผลิต และข้อกำหนดการใช้งานเพื่อการประเมินได้

พัฒนาโซลูชัน PCB เราเตอร์ที่เชื่อถือได้ด้วย Aisen Electronics

Aisen Electronics Co., Ltd. ให้บริการโซลูชั่นการผลิตบอร์ด PCB เราเตอร์การสื่อสารสำหรับผู้ผลิตอุปกรณ์เครือข่ายทั่วโลก

ด้วยความสามารถในการผลิต PCB หลายชั้น การประกอบที่แม่นยำ และการออกแบบวงจรการสื่อสารความเร็วสูง เราช่วยลูกค้าพัฒนาผลิตภัณฑ์เราเตอร์ที่ต้องการการเชื่อมต่อที่เสถียร การประมวลผลที่มีประสิทธิภาพ และความน่าเชื่อถือในระยะยาว

ติดต่อเราได้ที่violet@akesonpcb.comเพื่อหารือเกี่ยวกับข้อกำหนด PCB เราเตอร์การสื่อสารของคุณ ทีมวิศวกรของเราจะให้การสนับสนุนด้านเทคนิคตั้งแต่การพัฒนาต้นแบบไปจนถึงการผลิตจำนวนมาก
